Провідний виробник направляючих рам конвеєрів для гірничодобувної промисловості та систем транспортування сипучих матеріалів

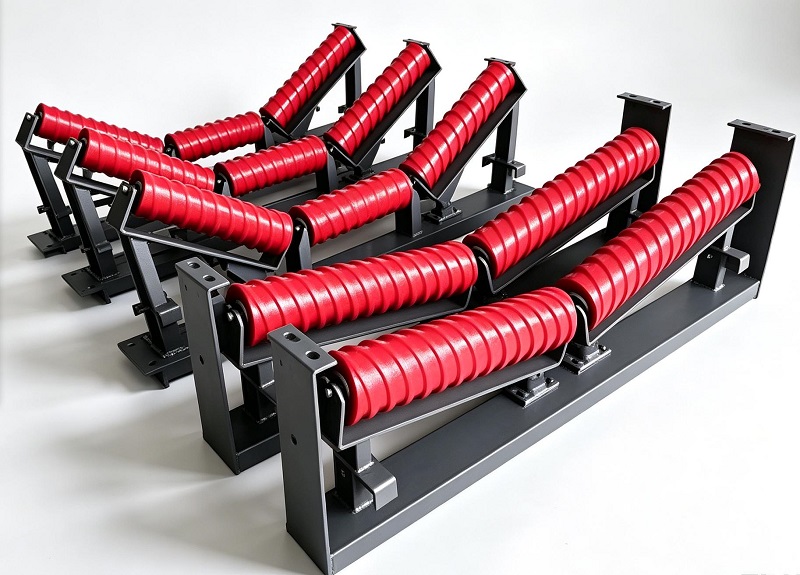

Натяжна рама конвеєра — це опорна конструкція, яка використовується для встановлення та позиціонування роликів конвеєра на стрічкових конвеєрних системах. Він з’єднує направляючі жолоби, зворотні направляючі, ударні направляючі та самовирівнювальні направляючі ролики з конвеєрною структурою, гарантуючи, що ролики зберігають правильне вирівнювання та забезпечують стабільну підтримку бігового полотна.

Під час безперервної роботи конвеєра опорна рама несе вагу сипучих матеріалів, натяг стрічки та ударні сили, що виникають у точках завантаження. Неправильно сконструйована рама може спричинити зміщення роликів, проблеми з відстеженням стрічки, нерівномірний знос і неочікуваний простой. Тому вибір надійної опорної конструкції є важливим для підвищення стабільності конвеєрної системи.

YUFENG виробляє повну серію опорної рами відповідно до вимог TD75, DT II(A), CEMA та ISO. Використовуючи високоякісну сталь Q235/Q355, процеси точного зварювання та додаткову антикорозійну обробку, рами YUFENG широко застосовуються в гірничодобувній промисловості, кар’єрах, цементі, на електростанціях, у портах та проектах з транспортування сипучих матеріалів.

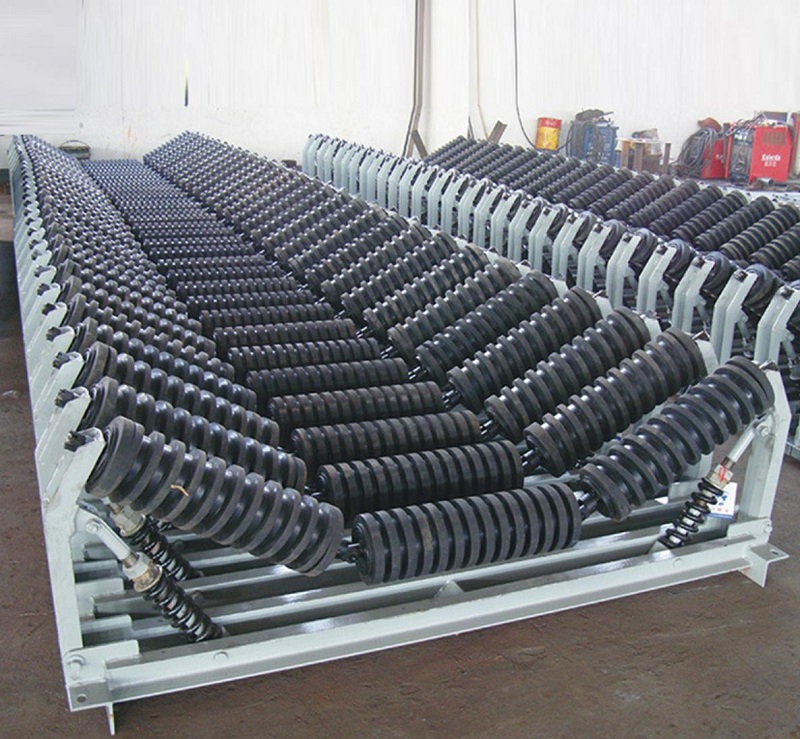

Різні типи рам для різних секцій конвеєра

Для різних секцій конвеєра потрібні різні опорні конструкції. YUFENG пропонує кілька конструкцій рами відповідно до положення установки, умов завантаження та вимог до навколишнього середовища.

Натяжна рама

Натяжна рама жолоба в основному встановлюється на несучій стороні стрічкових конвеєрів. Конструкція з трьох роликів утворює форму жолоба, яка підтримує сипучі матеріали та збільшує пропускну здатність. Стандартні кути жолоба включають 20°, 30°, 35° і 45°.

Цей тип зазвичай використовується у вугільних шахтах, агрегатних заводах, цементних заводах і системах транспортування сипучих матеріалів, де потрібна безперервна матеріальна підтримка.

Повернення протяжної рами

На зворотному боці конвеєрних систем встановлюється поворотна рама для підтримки порожньої стрічки після вивантаження матеріалу. Його проста конструкція забезпечує достатню жорсткість, одночасно дозволяючи зручну заміну ролика та регулярний огляд.

Оскільки зворотні секції несуть менше навантаження порівняно з транспортними секціями, зазвичай вибирають легкі конструкції, щоб зменшити загальну вагу конструкції конвеєра.

Натяжна рама, що самовирівнюється

Натяжна рама, що саморегулюється, призначена для корекції відхилення стрічки під час роботи. Коли рух стрічки зміщується від центральної лінії, опорний механізм, що обертається, створює напрямну силу, щоб допомогти відновити нормальне відстеження стрічки.

Він підходить для конвеєрів на великі відстані, пунктів передачі та застосувань, де часто може відбуватися блукання стрічки.

Ударна натяжна рама

Ударна опорна рама має посилену сталеву конструкцію для зон, які піддаються сильному удару матеріалів. Зазвичай його встановлюють у точках подачі, де великорозмірна руда, вугілля чи інертні матеріали падають на конвеєрну стрічку.

Посилена конструкція працює разом з ударними роликами для поглинання ударів навантаження та зменшення ризику деформації в умовах важкого навантаження.

Підвісна рама Н-типу

Підвісна опорна рама H-типу використовує підвісний метод встановлення без традиційного кріплення на фундаменті. Його модульна конструкція дозволяє легше регулювати та встановлювати в обмеженому просторі.

Він зазвичай використовується в підземних шахтних тунелях, мобільних конвеєрах і проектах, де важлива гнучкість встановлення.

Оцинкована опорна рама

Для зовнішніх або корозійних робочих середовищ YUFENG пропонує гарячеоцинковані направляючі рами. Оцинкована поверхня покращує стійкість до іржі та допомагає продовжити термін служби в прибережних портах, на хімічних заводах і на відкритих фермах.

Вибір на основі умов роботи конвеєра

Вибір правильної опорної рами конвеєра залежить від кількох факторів, включаючи ширину стрічки, вагу матеріалу, рівень удару, довжину конвеєра та середовище встановлення.

Для стандартного транспортування сипучих матеріалів стійка опора для транспортування забезпечує опорні рами. Для важких гірничодобувних робіт з великими кусковими матеріалами рекомендується використовувати посилені ударні рами в зонах завантаження, щоб витримати раптові ударні сили.

Системи транспортування на великі відстані зазвичай вимагають рам, що самовирівнюються, через відповідні інтервали, щоб зменшити відхилення стрічки. Для прибережних або хімічно корозійних середовищ оцинкована обробка допомагає підвищити стійкість до корозії та зменшити вимоги до обслуговування.

Технічна структура та спеціальні параметри

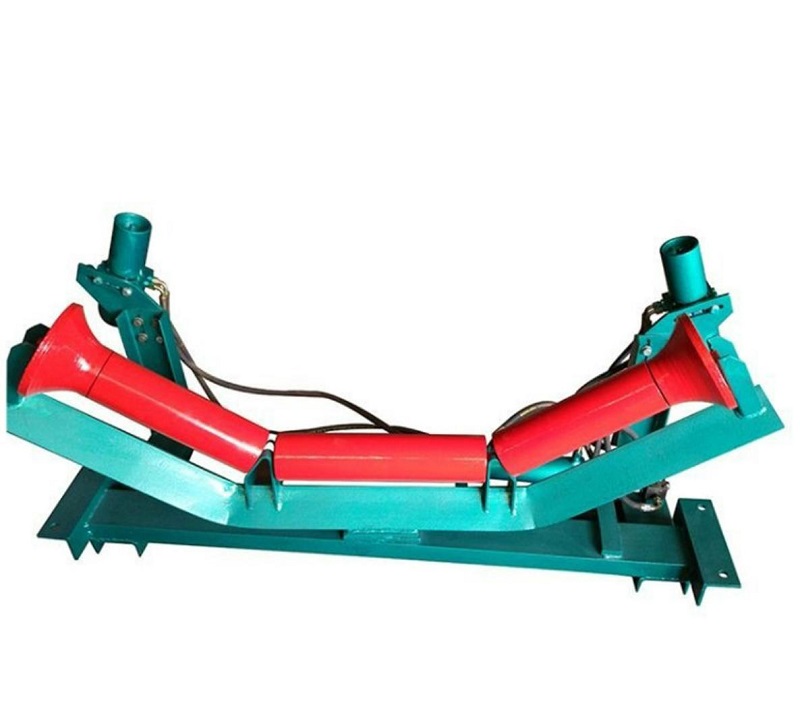

Натяжну раму конвеєра YUFENG можна налаштувати відповідно до креслень замовника, специфікацій конвеєра та умов проекту. Доступні різні структурні конфігурації, що відповідають різним конструкціям конвеєра.

Матеріал рами можна вибрати з вуглецевої сталі Q235 для стандартних застосувань або високоміцної сталі Q355 для важких транспортних систем. Обробка поверхні включає електростатичне фарбування та гаряче цинкування відповідно до екологічних вимог.

Клієнти можуть налаштувати кут жолоба, монтажні розміри, висоту рами, розташування отворів і методи встановлення. Додаткові аксесуари, такі як натяжні вали, пружинні затискачі та високоміцні болти, також можуть поставлятися разом.

Переваги робочих характеристик направляючої рами YUFENG

YUFENG Conveyor Idler Frame зосереджується на структурній надійності, точності розмірів і довгостроковій робочій стабільності. Кожна рама розроблена таким чином, щоб зменшити потреби в обслуговуванні конвеєра та підтримувати безперервне транспортування матеріалу за різних робочих умов.

Міцна конструкція та надійне зварювання

YUFENG використовує кваліфіковані сталеві матеріали Q235 і Q355 для виготовлення направляючих рам. У порівнянні з низькоякісними тонкостінними матеріалами, високоміцна сталь забезпечує кращу стійкість до деформації при великих навантаженнях і ударах.

Професійні зварювальні процеси забезпечують рівномірність зварювальних швів і стабільну міцність конструкції. Перевірка зварювання проводиться перед доставкою, щоб зменшити ризики, спричинені неповним зварюванням, тріщинами або структурною деформацією.

Точне положення встановлення ролика

Точність монтажу натяжних рам безпосередньо впливає на роботу конвеєрної стрічки. YUFENG контролює монтажні розміри та положення отворів відповідно до специфікацій TD75, DT II(A) і CEMA.

Точне позиціонування допомагає роликам підтримувати правильне вирівнювання, зменшуючи нерівномірний знос роликів, відхилення стрічки та додатковий робочий опір.

Гнучкий захист поверхні

Різні середовища вимагають різних методів захисту від корозії. Стандартні рами можуть використовувати розпилювальне покриття з високою адгезією, тоді як обробка гарячим цинкуванням доступна для зовнішніх, прибережних та хімічно корозійних умов.

Обробка поверхні покращує стійкість до іржі та допомагає підтримувати стабільну роботу під час тривалої експлуатації.

Проста конструкція в обслуговуванні

Стандартизована структура рам YUFENG дозволяє зручно встановлювати та замінювати ролики. Оператори можуть виконувати планове технічне обслуговування без складної модифікації конструкції конвеєра.

Модульні конструкції, такі як підвісні Н-подібні рами, забезпечують додаткову гнучкість для підземних і обмежених просторів.

Сумісні компоненти конвеєрної системи

Натяжна рама конвеєра YUFENG може поєднуватися з різними компонентами конвеєра, включаючи жолобинні ролики, зворотні ролики, ударні ролики, очищувачі стрічки, ударні ліжка та конвеєрні стрічки.

Ця сумісність допомагає клієнтам купувати повні компоненти конвеєрної системи в одного постачальника та спрощувати керування проектом.

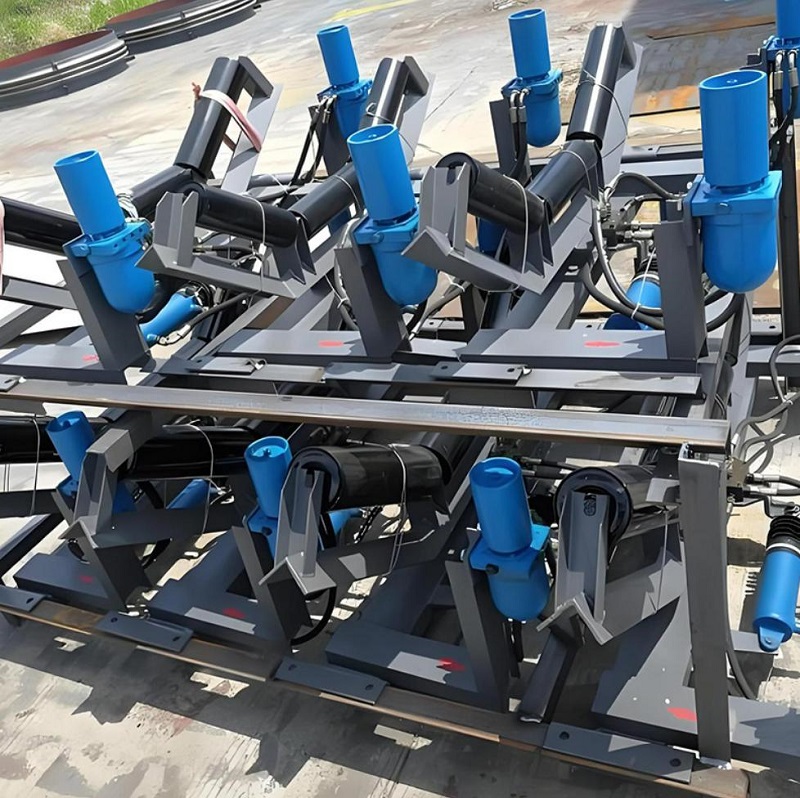

Conveyor Idler Frame Supporting Products

Інструкція з монтажу та введення в експлуатацію

Правильна установка рами важлива для досягнення стабільної роботи конвеєра. YUFENG рекомендує перевірити положення встановлення, вирівнювання та умови кріплення перед початком роботи обладнання.

КРОК 01

Монтаж фіксованої рами

Для рам жолоба та зворотного колеса встановіть раму на конвеєрну балку та затягніть усі високоміцні болти. Рами, встановлені на одній ділянці конвеєра, повинні залишатися паралельними та вирівняними з центральною лінією конвеєра.

Після фіксації рами встановіть направляючі колеса і перевірте, чи ролики обертаються плавно без надмірного опору.

КРОК 02

Установка самовирівнюється рами

Рами, що самовирівнюються, повинні бути встановлені з відповідними інтервалами відповідно до вимог конструкції конвеєра. Поворотний механізм повинен залишатися гнучким і не повинен блокуватися під час встановлення.

Після введення в експлуатацію спостерігайте за ефективністю відстеження стрічки та переконайтеся, що функція самокоригування працює належним чином.

КРОК 03

Монтаж ударної рами

Ударні направляючі рами слід встановлювати в точках подачі матеріалу, де матеріали, що падають, створюють сильну ударну силу. Залежно від фактичних умов навантаження можуть знадобитися посилені методи кріплення.

Перед початком роботи перевірте, чи залишається рама рівною і без деформацій.

КРОК 04

Звичайний огляд

Регулярний огляд повинен включати перевірку зварювальних швів, болтів, стану покриття поверхні та можливої деформації. Ослаблені болти необхідно негайно затягнути, а пошкоджені рами вчасно відремонтувати або замінити.

Відповідні продукти для конвеєрних систем

YUFENG надає інтегровані допоміжні продукти для проектів транспортування сипучих матеріалів, допомагаючи клієнтам створювати повні конвеєрні рішення.

Конвеєрні роликові вироби

Допоміжні продукти включають желобові натяжні колеса, зворотні натяжні колеса, ударні натяжні колеса, спіральні натяжні колеса, що самоочищаються, натяжні колеса з гумовими дисками та натяжні колеса, що самовирівнюються.

Аксесуари для конвеєрів

YUFENG постачає конвеєрні опори, засоби для очищення стрічки, гуму для спідниці, зносостійкі гумові листи та інші аксесуари для покращення продуктивності конвеєра.

Комплексні рішення для конвеєрної стрічки

Доступні конвеєрні стрічки включають конвеєрні стрічки з ЕП тканини, конвеєрні стрічки зі сталевим тросом, суцільні ткані стрічки з ПВХ/ПВГ для шахт і стрічки з шевронними зубцями.

Вибір матеріалу та перевірка якості

Якість матеріалу безпосередньо впливає на термін служби та безпеку опорних конструкцій конвеєрів. YUFENG вибирає надійні матеріали та проводить перевірку перед відправкою.

Сталевий матеріал

Основні рами використовують вуглецеву сталь Q235B для стандартних застосувань і високоміцну низьколеговану сталь Q355B для важких конвеєрних проектів, які потребують більшої вантажопідйомності.

Обробка поверхні

Доступна обробка поверхні включає електростатичне епоксидне фарбування та гаряче цинкування. Клієнти можуть вибрати відповідний захист відповідно до робочого середовища.

Кріпильні та зварювальні матеріали

Для надійної збірки використовуються високоміцні болти класу 8,8, пружинні шайби та гайки, що запобігають ослабленню. Зварювальні матеріали вибираються відповідно до вимог до основного металу для забезпечення міцності конструкції.

Кожна партія продукції проходить зовнішній контроль, вимірювання розмірів і перевірку якості зварювання. Вироби з деформацією, відсутніми зварними швами або відхиленнями розмірів відбраковуються перед доставкою.

Стандарти та сертифікати

Натяжна рама конвеєра YUFENG виготовляється відповідно до визнаних стандартів конвеєрного обладнання, включаючи специфікації конструкції GB/T10595-2017, TD75 і DT II(A). Продукція також розроблена з урахуванням міжнародних конвеєрних вимог CEMA та ISO.

Для міжнародних проектів YUFENG може надати сертифікат управління якістю ISO9001:2015, сертифікат CE, звіти про перевірки SGS та інші технічні документи відповідно до вимог замовника.

Технічні показники ефективності

Елемент продуктивності	Стандартні вимоги	Основа тесту
Допустимий прогин рами під номінальним навантаженням	≤1/1000 діапазону	Випробування заводським статичним навантаженням
Якість зварювальних швів	Відсутність тріщин, неповного проникнення або включень шлаку	Точкова візуальна та ультразвукова перевірка
Товщина шару гарячого цинкування	≥65 мкм	Випробування магнітним товщиноміром
Допуск на положення монтажного отвору	±1,5 мм	Перевірка розмірів

Упаковка та зберігання

YUFENG використовує відповідні методи пакування для захисту рам під час міжнародних перевезень.

Рамки стандартної кількості комплектуються сталевими стрічками, розміщуються на міцних дерев’яних піддонах і покриваються водонепроникною поліетиленовою плівкою. Індивідуальні дрібносерійні рами упаковуються в фанерні дерев'яні ящики для запобігання деформації при зіткненні.

Під час зберігання продукти повинні зберігатися в сухих і провітрюваних складських приміщеннях. Слід уникати тривалого перебування на вулиці без водонепроникного захисту, щоб запобігти пошкодженню покриття та корозії сталі.

Як отримати швидку пропозицію

Щоб порекомендувати правильну модель рами направляючого конвеєра та надати точну пропозицію, клієнти повинні надати ширину стрічки конвеєра, необхідний тип рами, кут жолоба, вимоги до обробки поверхні та середовище застосування.

Додаткова інформація, включно з видобутком корисних копалин, портом, цементним або підземним застосуванням, обсягом замовлення та портом призначення, допоможе інженерам YUFENG вибрати відповідну структуру та запропонувати ефективне рішення щодо пропозиції.

Часті запитання

Як правильно вибрати тип направляючої рами?

Вибір залежить від секції конвеєра, навантаження матеріалу, рівня удару та робочого середовища. Жолобні рами використовуються для транспортування секцій, зворотні рами підтримують порожні стрічки, а ударні рами рекомендуються для вантажних зон.

Чи може YUFENG налаштувати рами для кріплення відповідно до креслень?

так YUFENG може налаштувати розміри рами, монтажні отвори, методи установки та обробки поверхні відповідно до креслень замовника та вимог конвеєра.

Які матеріали використовуються для направляючих рам YUFENG?

У стандартних рамах використовується вуглецева сталь Q235, а для важких умов використання доступна високоміцна сталь Q355. Захист поверхні може включати фарбування розпиленням або гаряче цинкування.

Чи рами YUFENG сумісні з конвеєрними системами CEMA?

так YUFENG розробляє направляючі рами відповідно до TD75, DT II(A), CEMA та відповідних вимог конвеєрної системи для міжнародних застосувань.

Які сертифікати може надати YUFENG?

YUFENG може надати звіти про інспекцію ISO9001:2015, CE, SGS та відповідну технічну документацію відповідно до вимог проекту. Продукти також виготовляються відповідно до стандартів CEMA та можуть відповідати вимогам проектів MSHA та TUV.

Глобальна контактна інформація YUFENG

YUFENG надає професійну технічну підтримку та послуги з глобального експорту для рішень рами конвеєрного ролика, індивідуальних компонентів конвеєра та повних систем транспортування сипучих матеріалів.

Електронна пошта: jayce@yuphengbelt.com

WhatsApp / WeChat / Мобільний: +86 15318787602

Адреса заводу:Село Сягоу, ETDZ, Циндао, Шаньдун, Китай

YUFENG запрошує гірничодобувні компанії, дистриб’юторів конвеєрного обладнання, інженерних підрядників і промислових партнерів по всьому світу зв’язатися з нами для отримання індивідуальних конвеєрних рішень і заводських котирувань.

YUFENG є професійним Натяжна рама конвеєра виробником і постачальником у Китаї. У нас є досвідчена команда продажів, професійні техніки та команда післяпродажного обслуговування.
