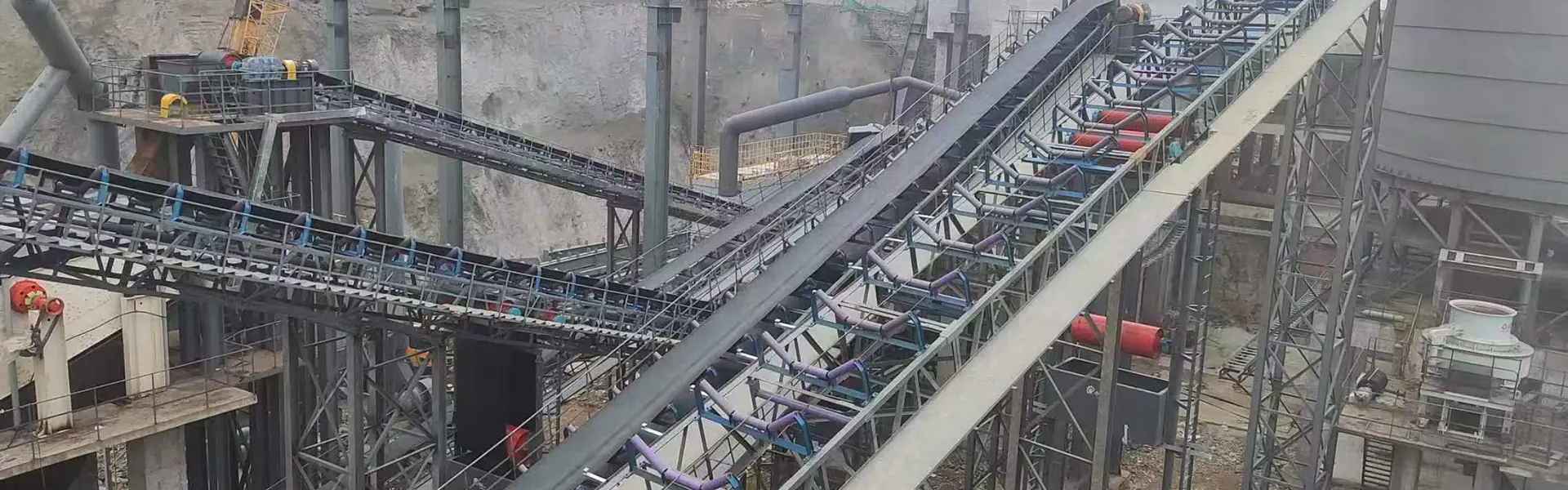

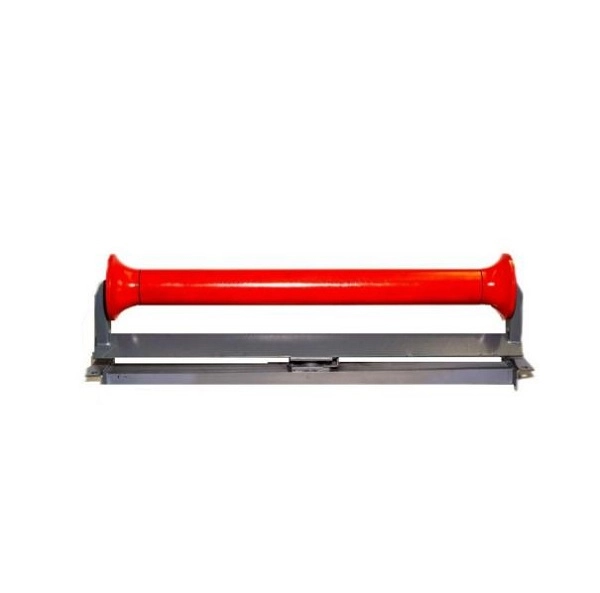

Напрямний ролик із прямим поверненням із заводу для важких конвеєрних систем
ЮФЕН Зворотний направляючий ролик, також відомий як зворотний ролик або зворотний ролик конвеєра, встановлений на нижній секції повернення стрічкового конвеєра, щоб підтримувати порожню стрічку конвеєра, коли вона повертається до приводу або хвостової секції. Його основні функції полягають у підтримці форми ременя, зменшенні провисання, підтримці плавного зворотного руху та допомозі підтримувати стабільне відстеження ременя.
ЮФЕН постачає плоскі паралельні, V-подібні центруючі, спіральні самоочищувані, антикорозійні HDPE, оцинковані та гумові дискові поворотні направляючі для гірничодобувної промисловості, цементу, портів, хімічних заводів, електростанцій та інших застосувань для транспортування сипучих матеріалів. Різні матеріали оболонки, обробки поверхні, ущільнювальні конструкції та конфігурації підшипників можна вибрати відповідно до ширини стрічки, властивостей матеріалу та робочого середовища.
Стандартні зовнішні діаметри включають 76, 89, 108, 114, 133, 168, 194 і 219 мм, довжина роликів і товщина стінки доступні відповідно до креслень рами конвеєра. Ролики розроблені для сумісності зі звичайними конвеєрними конструкціями DTII, TD75 і CEMA.

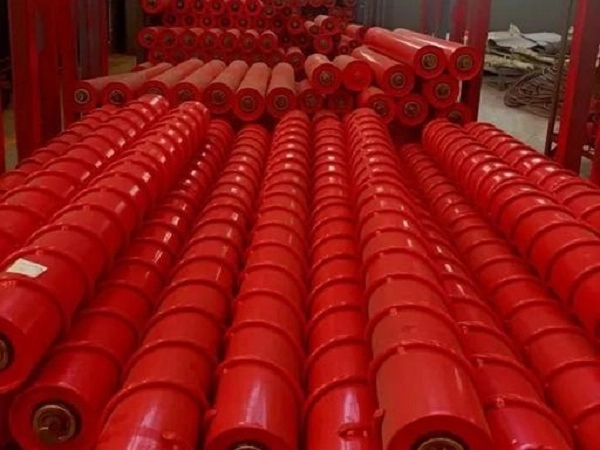

Типи для різних умов конвеєра

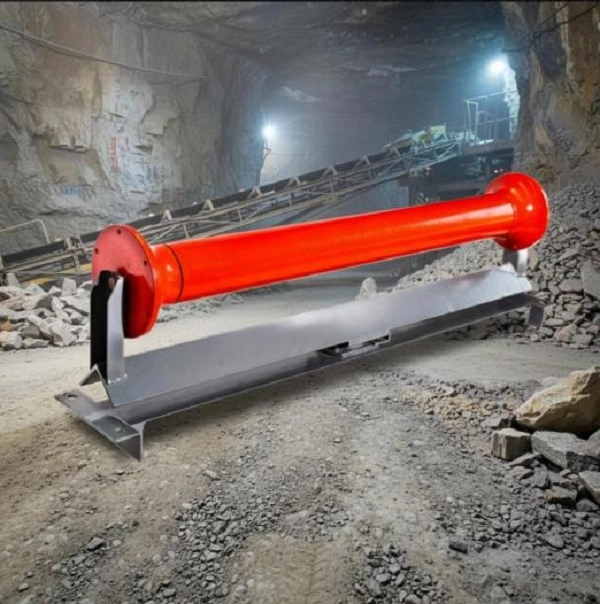

Напрямний ролик з плоским паралельним поворотом
Плоский паралельний зворотний ролик використовує єдиний прямий циліндричний ролик для підтримки ненавантаженого ременя. Його проста конструкція підходить для звичайних конвеєрних ліній, що перевозять сухі та відносно нелипкі матеріали, де потрібна базова опора стрічки повернення.
Центруючий поворотний ролик V-типу
V-подібний зворотний ролик використовує два ролики, розташовані у V-подібній конфігурації, щоб забезпечити додаткове центрування стрічки. Він підходить для транспортних ліній на великі відстані, де можливе відхилення стрічки під час безперервної роботи повернення.
Спіральний зворотний ролик, що самоочищається
Спіральний зворотний ролик використовує спіральний профіль поверхні, щоб допомогти видалити глину, вологий пісок та інші липкі матеріали із задньої частини конвеєрної стрічки. Він підходить для вологих шахт, глиняних кар’єрів і транспортних систем, що транспортують матеріали з високою адгезією до зворотного зв’язку.
HDPE пластиковий поворотний направляючий ролик
Поворотний ролик HDPE має неметалеву оболонку, стійку до іржі, вологи та окремих хімічних середовищ. Його низький робочий шум і стійка до корозії конструкція роблять його придатним для прибережних портів, хімічних заводів і вологих промислових середовищ.
| Тип ролика | Основна характеристика | Відповідні робочі умови |
|---|---|---|
| Натяжний ролик із плоским паралельним поверненням | Проста конструкція та базова підтримка ременя | Сухі сипучі матеріали та звичайні секції повернення |
| V-подібний зворотний ролик | Покращена можливість центрування стрічки | Міжміські конвеєрні лінії схильні до відхилення стрічки |
| Спіральне самоочисне повернення | Видаляє липкий матеріал з поверхні пояса | Транспортування мокрих шахт, глини та липкого матеріалу |
| HDPE пластиковий зворотний ролик | Без іржі, стійкий до корозії та низький рівень шуму | Прибережні, вологі та хімічні середовища |
Конфігурації для різних додатків конвеєра
Плоский паралельний поворотний ролик
Плоска паралельна конфігурація є стандартним рішенням підтримки повернення для нижньої порожньої секції стрічки. Він підходить для вугілля, вапняку, піску та інших відносно сухих сипучих матеріалів, де зворотна стрічка має нормальні вимоги до вирівнювання.
Центруючий поворотний ролик V-типу
Конфігурація V-типу забезпечує додаткове бічне напрямок, коли ремінь рухається вздовж секції повернення. Це може допомогти обмежити рух стрічки вліво-вправо на довгих конвеєрних системах і зменшити залежність від додаткових коригувальних компонентів, якщо це дозволяє конструкція конвеєра.
Спіральний самоочисний зворотний ролик
Спіральна конструкція призначена для зворотних стрічок, що несуть липкі залишки матеріалу. Спіральний профіль допомагає видалити накопичену глину, бруд і вологий пісок з поверхні стрічки, щоб зменшити накопичення матеріалу навколо ролика.
Гарячеоцинкований поворотний ролик
Гаряче цинкування забезпечує додатковий захист від корозії поверхні сталевого ролика. Ця конфігурація підходить для відкритих сховищ, конвеєрних ліній під відкритим небом та інших вологих середовищ, де звичайна необроблена сталь може швидше піддаватися корозії.
Антикорозійний поворотний ролик HDPE
Оболонка з ПНД усуває звичайну іржу на поверхні сталі та забезпечує стійкість до вологи, сольових бризок і окремих хімічних середовищ. Він підходить для приморських терміналів, хімічних майстерень та інших корозійних середовищ.
Поворотний ролик з гумовим диском
Уздовж валу ролика розташовані гумові диски, які забезпечують гнучкий контакт із зворотним ременем. Конструкція може поглинати частину вібрації ременя та зменшувати прямий знос між ременем повернення та жорсткою сталевою поверхнею ролика.
Технічні характеристики
Діаметр ролика
ЮФЕН забезпечує стандартні зовнішні діаметри 76, 89, 108, 114, 133, 168, 194 і 219 мм. При виборі діаметра слід враховувати швидкість стрічки, ширину стрічки, зворотне навантаження, довжину конвеєра та вимоги до конструкції рами конвеєра.
Відповідність ширини пояса
Серія зворотних роликів розроблена для конвеєрної стрічки шириною приблизно 500–2400 мм. Довжину ролика та розміри валу можна налаштувати відповідно до фактичних розмірів рами та кронштейна.
Сумісність конвеєрної рами
Продукція YUFENG Return Idler Roller може бути налаштована для конвеєрних структур типу DTII, TD75 і CEMA. Покупці повинні надати наявні розміри роликів або креслення рами під час заміни роликів у існуючій конвеєрній системі.
Сумісність з поясом
Ролики можна поєднувати з конвеєрною стрічкою з тканини, конвеєрною стрічкою зі сталевого шнура, конвеєрною стрічкою з бічними стінками та трубчастою конвеєрною стрічкою відповідно до ширини стрічки, структури повернення та компонування конвеєра.

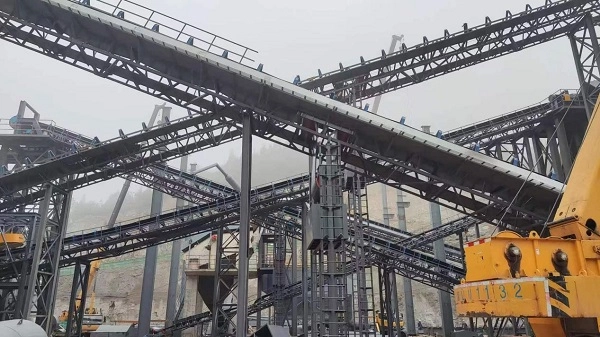

Матеріал і параметри ущільнення
Матеріал оболонки ролика
Доступні матеріали корпусу включають вуглецеву сталь Q235, HDPE та нержавіючу сталь 304. Вуглецева сталь підходить для загального транспортування у важких умовах, HDPE для чутливих до корозії середовищ, а нержавіюча сталь 304 для застосувань, які вимагають підвищеної стійкості до корозії.
Обробка поверхні
Варіанти обробки поверхні включають покриття електростатичним розпиленням, гаряче цинкування та обгортання гумових дисків. Вибрану обробку можна адаптувати до вологості зовнішнього повітря, корозійних середовищ, вимог до удару та контакту з ременем.
Ущільнювальна структура
Подвійні та потрійні композитні нейлонові лабіринтові ущільнювальні системи можуть бути використані, щоб допомогти обмежити потрапляння пилу та води в порожнину підшипника. Гумові контактні ущільнювачі можуть створити додатковий бар’єр навколо вузла підшипника.
Конфігурація підшипника
Вітчизняні високоточні підшипники або імпортні підшипники SKF/FAG із зазором C3 можна вибрати відповідно до експлуатаційних вимог, умов тривалої роботи та специфікацій замовника.
Особливі умови праці
Спеціальні конфігурації, такі як вогнестійкі та антистатичні поворотні ролики для підземного видобутку вугілля або стійкі до низьких температур ролики для відкритих шахт у холодному регіоні, можна розглянути відповідно до фактичного застосування.
Опорні кронштейни
ЮФЕН може постачати опорні кронштейни зворотного ролика різних розмірів, щоб вибраний ролик можна було підібрати до рами конвеєра та монтажної конструкції.
Структура та сировина
Роликова оболонка
Стандартні сталеві поворотні ролики використовують високочастотну сталеву трубу Q235 ERW, тоді як версії HDPE використовують первинний матеріал HDPE. Товщину стінки корпусу можна регулювати відповідно до довжини ролика, навантаження та необхідної міцності конструкції.
Вал ролика
Для валу в стандартних конфігураціях використовується холоднотягнута суцільна кругла сталь 45#, що забезпечує стійкість до вигину та деформації під час тривалої роботи.
Підшипник
В обертовому вузлі використовуються шарикопідшипники із зазором C3. Вибір підшипника впливає на опір обертанню, підвищення температури та термін служби під час безперервної роботи конвеєра.
Ущільнювальні компоненти
Ущільнювальна конструкція може включати високоміцні нейлонові лабіринтові кільця та стійкі до атмосферних впливів ущільнювальні кільця з нітрилової гуми для зменшення потрапляння пилу та води в порожнину підшипника.
Перевірка сировини
Сталеві труби, вали та підшипники відбираються та перевіряються перед початком процесу складання. Матеріали, які не відповідають вимогам заводської інспекції, відбраковуються перед виробництвом.
Показники ефективності
| Елемент продуктивності | Стандартні вимоги | Тестовий стандарт |
|---|---|---|
| Коефіцієнт опору обертанню | ≤0,008 | ISO 15365 |
| Рівень захисту від пилу та води | IP65 | Тестовий стандарт IP |
| Номінальний термін служби при навантаженні | ≥30 000 робочих годин | Заводський тест на прискорене старіння |
| Концентричність оболонки ролика | ≤0,5 мм | Тест циферблатного індикатора |
| Підшипник Anti-Aging Time | Випробування на високотемпературне старіння ≥500 год | Внутрішній лабораторний тест |
| Осьова статична навантажувальна здатність | 1,5-кратне номінальне навантаження без деформації | Випробування статичним тиском |
Фактична продуктивність ролика залежить від діаметра, товщини стінки корпусу, типу підшипника, ущільнювальної структури, швидкості конвеєра, натягу стрічки, умов навколишнього середовища та практики обслуговування.
Стандарти та документація з якості
Стандарти конвеєрної промисловості
Продукція YUFENG Return Idler Roller виробляється відповідно до вимог CEMA, GB/T10595 та ISO15365 до конвеєрного обладнання та характеристик роликів.
Вимоги безпеки
Зворотні ролики, призначені для підземних шахт, можна конфігурувати відповідно до чинних вимог безпеки вугільних шахт. Точна документація з безпеки залежить від вибраного продукту та передбачуваного застосування.
Експортна документація
Доступна документація може включати сертифікат управління якістю ISO9001, експортну документацію CE, звіти про перевірку сировини SGS, документацію щодо випробувань на безпеку вугільних шахт, а також звіти про опір обертанню на заводі та звіти про випробування терміну служби відповідно до продукту та ринку призначення.
Встановлення та заміна
Нова конвеєрна рама
Опорний кронштейн поворотного ролика кріпиться до рами конвеєра відповідно до проектної відстані. Обидва кінці вала ролика вирівнюються з отворами для кріплення кронштейна та закріплюються зазначеними шпильками або болтами. Перед введенням конвеєра в експлуатацію ролик повинен вільно обертатися без надмірного опору.
Заміна зношеного зворотного ролика
Перед заміною слід зупинити конвеєр і відключити джерело живлення. Після зняття елементів фіксації валу пошкоджений зворотний ролик можна зняти та замінити новим блоком. Перед повторним запуском конвеєра слід перевірити гнучкість обертання нового ролика.
Розташування поворотного ролика V-типу
Поворотні ролики V-подібного типу можна розташувати з відповідними інтервалами на транспортних лініях великої відстані, де для відстеження стрічки потрібна додаткова опора. Фактичний відстань слід визначати відповідно до конструкції конвеєра, поведінки стрічки та умов експлуатації.
Установка спірального ролика
Спіральні самоочищувані зворотні ролики слід використовувати на конвеєрах, що транспортують вологі або липкі матеріали, де на зворотній стороні може накопичуватися зворотний рух стрічки. Встановлення повинно забезпечити відповідність спіральної поверхні напрямку руху стрічки та конструкції конвеєра.

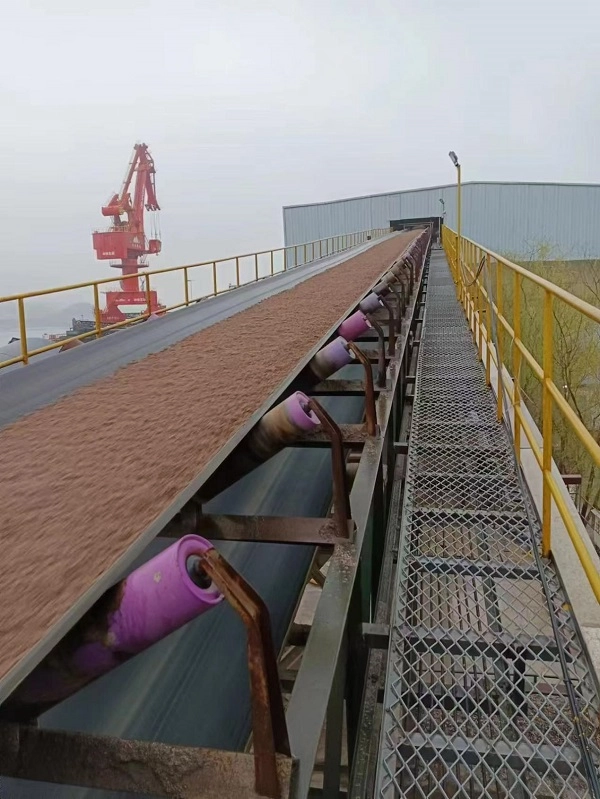

Умови застосування
Транспортування сухих сипучих матеріалів
Плоскі паралельні зворотні ролики підходять для звичайних конвеєрів, що транспортують відносно сухі матеріали, такі як вугілля, вапняк, пісок і заповнювач.
Міжміські конвеєрні лінії
Центруючі поворотні ролики V-подібного типу можна вибрати там, де довгі конвеєрні лінії потребують покращеного відстеження стрічки під час зворотного ходу.
Вологі та липкі матеріали
Спіральні самоочищувані зворотні ролики підходять для вологих шахт, глиняних кар’єрів та інших застосувань, де липкий матеріал прилипає до задньої поверхні конвеєрної стрічки.
Прибережне та хімічне середовище
Залежно від умов експлуатації можна вибрати HDPE або оцинковані поворотні ролики для зон, які піддаються впливу соляних бризок, вологості або вибраних корозійних середовищ.
Конвеєрні стрічки для чутливої тканини
Зворотні ролики з гумовими дисками можна розглянути, якщо потрібна додаткова гнучкість між роликом і стрічкою повернення для зменшення вібрації та контактного зносу.
Відповідні продукти конвеєрної системи

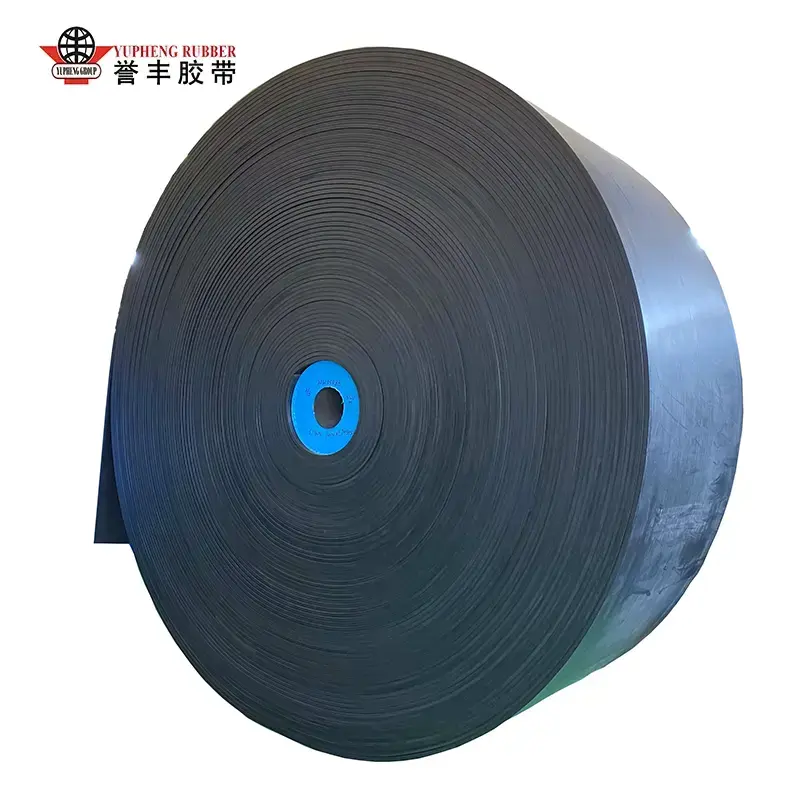

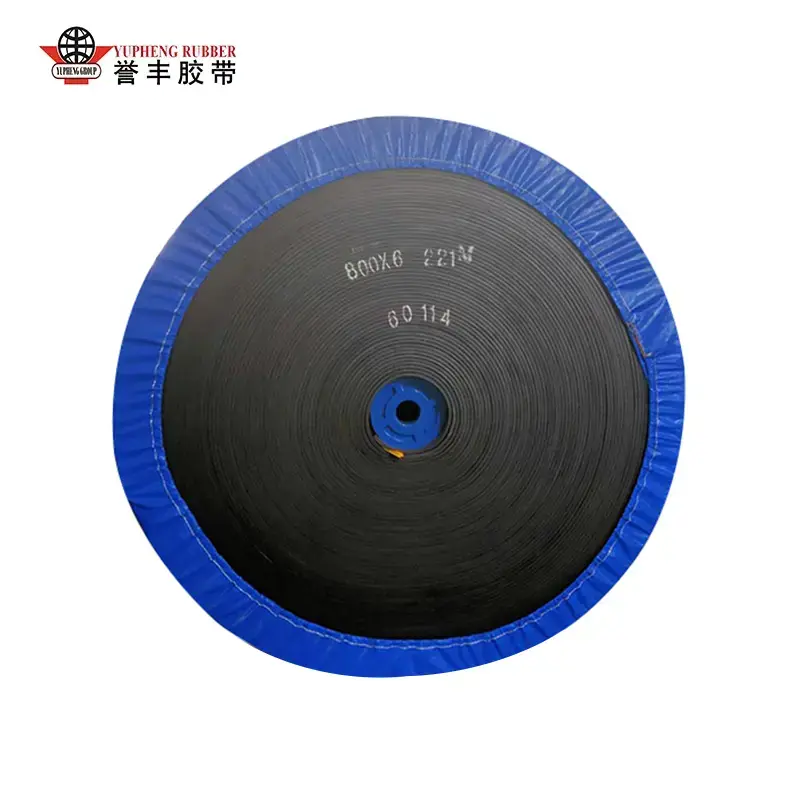

Серія конвеєрної стрічки
ЮФЕН може постачати тканинну конвеєрну стрічку, конвеєрну стрічку зі сталевого шнура, бокову конвеєрну стрічку, трубчасту конвеєрну стрічку, візерункову конвеєрну стрічку та грубу верхню конвеєрну стрічку для повних систем транспортування сипучих матеріалів.
Інші конвеєрні ролики
Допоміжні продукти включають направляючі ролики, що переносять жолоби, опорні ролики, що самовирівнюються, а також їхні відповідні кронштейни та опорні стійки.
Гумові аксесуари
Зносостійкі гумові листи, гумовий бортик конвеєра, клеї для ремонту вулканізації та набори латок можуть поставлятися для встановлення, технічного обслуговування та ремонту конвеєрів.
Серія трубопроводів HDPE
Водопровідні труби HDPE і землечерпальні труби HDPE можуть постачатися для допоміжних застосувань для транспортування води та шламу в гірничодобувних і промислових проектах.
Індивідуальна обробка
Діаметр ролика, товщина стінки, розміри валу, ущільнювальна структура та інші параметри можуть бути відрегульовані відповідно до робочих креслень замовника та вимог до конвеєра.
Упаковка та зберігання
Зворотні ролики малого діаметра
Зворотні ролики діаметром 76, 89 і 108 мм можуть бути об’єднані сталевим дротом, оснащені захисними ковпачками на обох кінцях валів і упаковані в міцні дерев’яні ящики для міжнародного транспортування.
Великі важкі поворотні ролики
Ролики 168, 194 і 219 мм можна розташувати на дерев'яних піддонах, обернути захисною пластиковою плівкою та закріпити для транспортування в контейнері, щоб зменшити подряпини та корозію на поверхні.
HDPE пластикові зворотні ролики
Ролики HDPE можна відокремити піною або іншими амортизуючими матеріалами, щоб зменшити зіткнення поверхні та пошкодження під час завантаження, розвантаження та транспортування.
Вимоги до зберігання
Зворотні ролики слід зберігати горизонтально на піддонах з рекомендованою висотою штабелювання не більше 1,2 м. При зберіганні на відкритому повітрі слід використовувати водонепроникний брезент і уникати тривалого впливу дощової води.
Як вибрати правильний поворотний направляючий ролик
Ширина конвеєрної стрічки
Надайте ширину конвеєрної стрічки та наявні розміри рами, щоб можна було підтвердити відповідну довжину ролика, конфігурацію вала та розмір кронштейна.
Тип поворотного ролика
Плоскі, V-подібні, спіральні, HDPE та гумові дискові зворотні ролики слід вибирати відповідно до вимог щодо відстеження стрічки, адгезії матеріалу, вологості та умов корозії.
Робоче середовище
Надайте інформацію про шахтні, портові, хімічні та інші робочі середовища, включаючи вологість, сольові бризки, хімічний вплив і температурні умови. Це допомагає визначити відповідний матеріал оболонки та обробку поверхні.
Адгезія матеріалу
Коли волога глина, бруд або липкий матеріал мають тенденцію залишатися на зворотній стороні стрічки, можна розглянути спіральний самоочисний зворотний ролик, щоб зменшити накопичення матеріалу.
Вимоги до відстеження ременя
Для конвеєрних ліній великої відстані з тенденцією до відхилення стрічки V-подібні центруючі поворотні ролики можуть бути оцінені як частина механізму вирівнювання зворотного боку.
Надішліть запит на повернення зворотного ролика
Необхідні технічні параметри
Щоб отримати точну пропозицію, надайте відповідну ширину конвеєрної стрічки, зовнішній діаметр ролика, тип зворотного ролика, наприклад плоский, V-подібний, спіральний або HDPE, робоче середовище, характеристики матеріалу, загальну кількість замовлення та цільовий порт доставки.
Технічні інженери YUFENG можуть оцінити відповідний діаметр ролика, матеріал оболонки, конфігурацію підшипника, ущільнювальну конструкцію та опорний кронштейн відповідно до фактичної конвеєрної системи.
Глобальна контактна інформація ЮФЕН
Електронна пошта
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobile
+86 15318787602
Адреса заводу
Селище Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

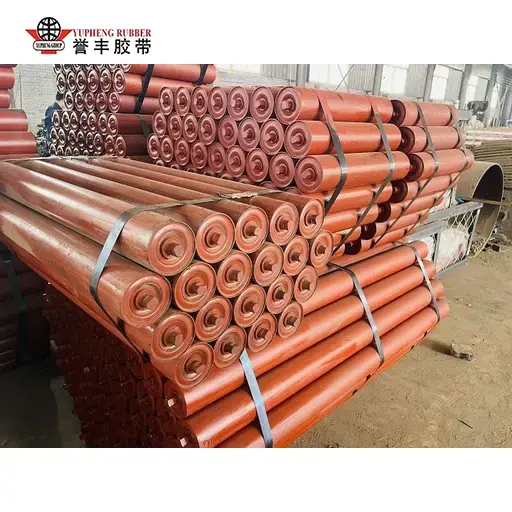

Напрямний ролик із плоским поверненням
Підтримуючи зворотний бік стрічкових конвеєрів, YUFENG Flat Return Idler Roller забезпечує плавне спрямування стрічки та надійну роботу з низьким опором для гірничодобувних, цементних, зернових і систем транспортування сипучих матеріалів. Завдяки повному контролю якості від обробки сталевих труб до динамічного балансування, це допомагає зменшити нерівномірний знос стрічки та підтримувати стабільну продуктивність конвеєра в легких, середніх і важких умовах.

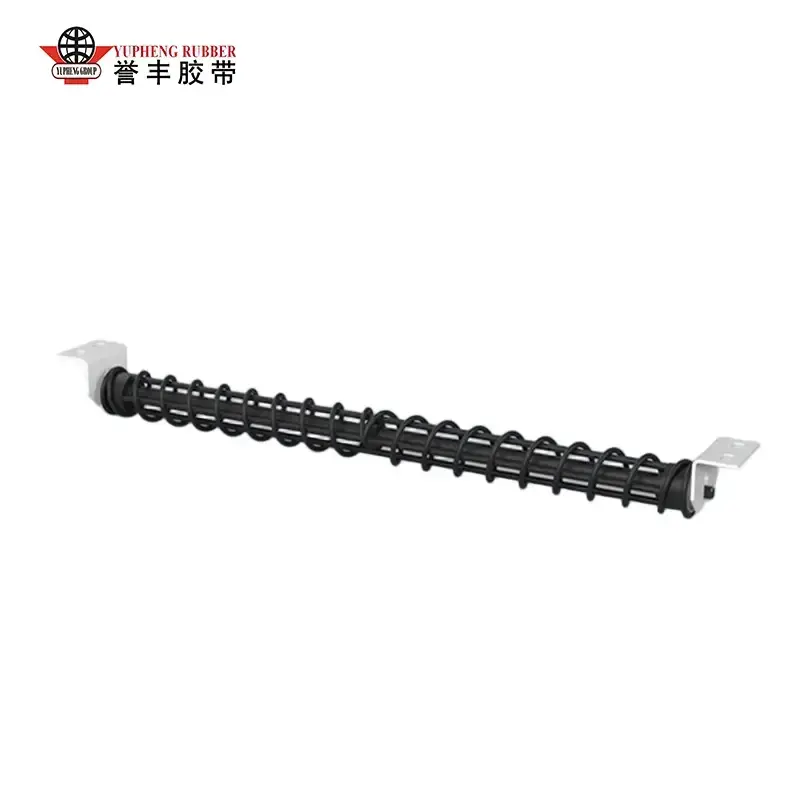

Спіральний зворотний ролик
Завдяки продуктивності самоочищення спіральний поворотний ролик YUFENG ідеально підходить для конвеєрів, що транспортують вологі, липкі та схильні до накопичення матеріали. Його спіральна структура допомагає видалити налиплий матеріал із зворотної поверхні стрічки, зменшуючи відхилення стрічки, час простою чищення та потреби в обслуговуванні. Пройшов польові випробування у вугіллі, цементі, портах і теплоенергетиці, він забезпечує стабільну довготривалу підтримку важких транспортних систем.

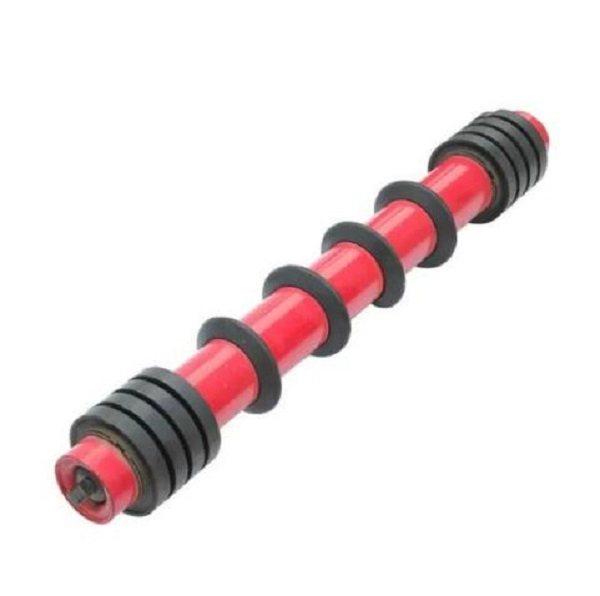

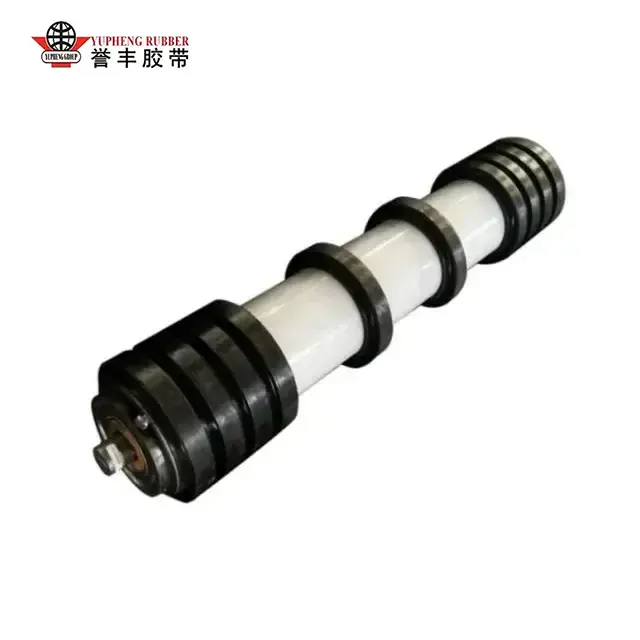

Напрямний ролик поворотного гумового диска
Розроблений для липких і схильних до залишків конвеєрних середовищ, YUFENG Rubber Disc Return Idler Roller використовує структуру еластичного гумового диска з рознесеними відстанями для покращення очищення стрічки та захисту на секціях повернення. Конструкція ущільнення забезпечує надійну пилонепроникність, водонепроникність і антикорозійність від -42°C до +68°C, допомагаючи зменшити накопичення матеріалу, відхилення стрічки та частоту технічного обслуговування в гірничодобувній промисловості, портах, цементній та енергетичній промисловості.

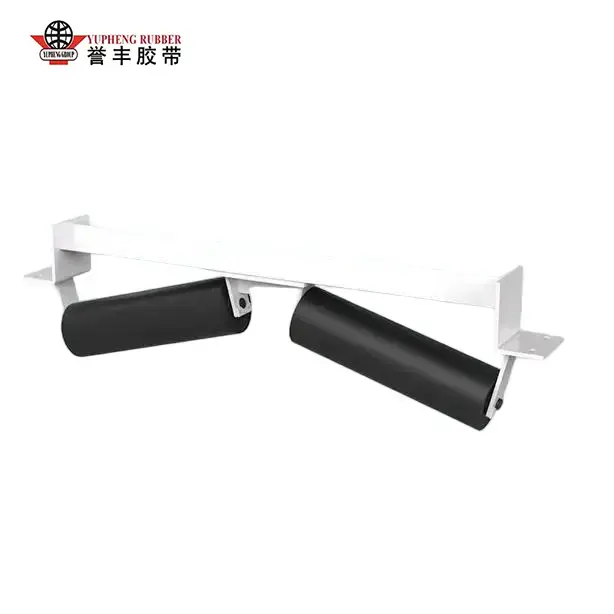

V Зворотний натяжний ролик
