Конвеєрна стрічка із заводською ціною та бічними стінками для ефективного транспортування сипучих матеріалів

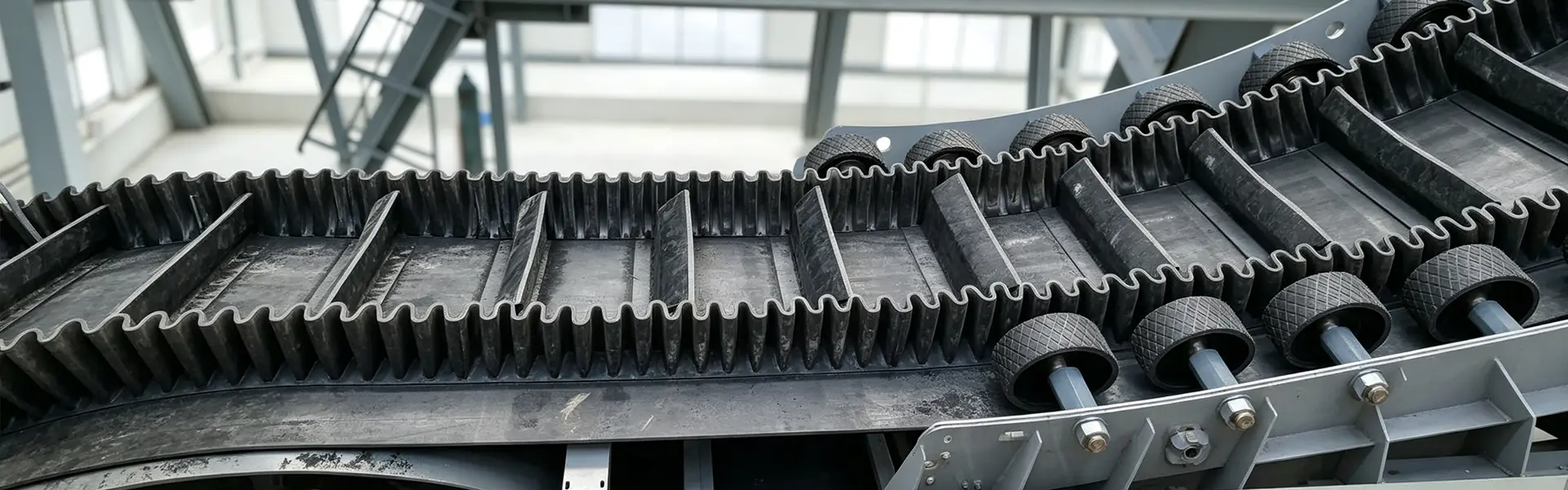

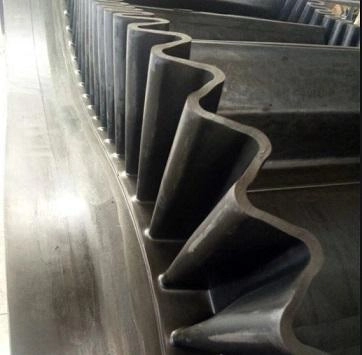

ЮФЕН Конвеєрна стрічка з гофрами та бічними стінками, також відомий як конвеєрна стрічка з гофрованою боковиною або конвеєрна стрічка з крутим кутом, призначена для транспортування сипких матеріалів, де звичайні плоскі стрічки не можуть забезпечити достатню висоту підйому або запобігти відкату матеріалу. Ремінь складається з основного ременя, рифлених бічних стінок і поперечних шипів, які об’єднані шляхом гарячої вулканізації.

ЮФЕН пропонує армовані ЕР тканиною та металокордом конструкції для різних відстаней транспортування, ваги матеріалів та схем встановлення. Доступні конструкції підтримують горизонтальне, похиле та вертикальне транспортування, що робить їх придатними для гірничодобувної промисловості, цементу, заповнювачів, зерна, хімічних та інших сипучих матеріалів.

Класифікація бічних ременів із тканини ЕР та сталевого корду

EP Fabric Sidewall Conveyor Стрічка

Каркас з ЕР тканини забезпечує хорошу гнучкість, низьке подовження та стабільну міцність на розрив. Він підходить для конвеєрних систем середнього навантаження з відносно короткими або помірними відстанями транспортування, включаючи цементні заводи, підприємства з переробки зерна та лінії виробництва заповнювачів.

Стрічковий конвеєр із сталевим кордом

Каркас із металокорду забезпечує більш високу міцність на розрив і нижче постійне подовження, ніж тканинні конструкції. Він розроблений для застосування у важких умовах, що вимагає більшої відстані транспортування, висоти підйому та ємності матеріалу, особливо в гірничодобувній промисловості та системах транспортування великомасштабних сипучих матеріалів.

Тип пояса	Основна характеристика	Відповідні робочі умови
Тканина боковини EP	Гнучкий, низьке подовження, економічний	Транспортування на середні та короткі відстані та середні навантаження
Боковий ремінь із сталевого шнура	Висока міцність на розрив, наднизька розтяжність	Міжміські та важкі транспортування

Відповідний каркас слід вибирати відповідно до висоти підйому, довжини стрічки, щільності матеріалу, погодинної продуктивності та максимального кута транспортування.

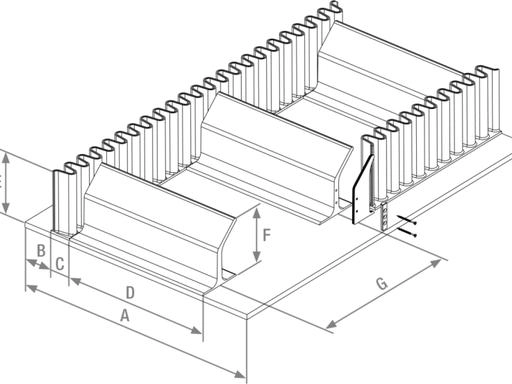

Висота бічної стінки, тип і розмір затиску

Висота бічної стінки

ЮФЕН постачає гофровані боковини висотою відвід 40 мм до 500 мм, що дозволяє адаптувати структуру стрічки до різних обсягів матеріалу та потужності транспортування.

Конфігурація Cleat

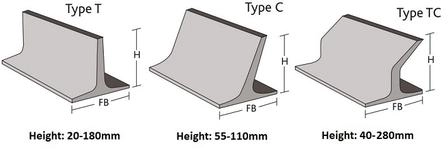

Доступні конфігурації шипів T, C і TC. Висоту затиску можна налаштувативід 20 мм до 460 мм, з відстанню, що регулюється відповідно до характеристик матеріалу та кута транспортування.

Ширина стрічки та сорт туші

Доступна ширина конвеєрної стрічки з рифленням і боковою стінкою становить відвід 300 мм до 2000 мм, з тканинними каркасами EP100–EP1000 і каркасами зі сталевого корду ST630–ST2000, доступними для різних вимог до навантаження.

Функціональні типи бічних конвеєрних стрічок

Загальний зносостійкий бічний ремінь

Стандартна зносостійка гумова суміш підходить для звичайних сипучих матеріалів, таких як пісок, заповнювач, вугілля та цементна сировина. Нормальний діапазон робочих температур становить приблизновід -20°C до +60°C.

Вогнестійкий антистатичний бічний ремінь

Ця структура поєднує в собі вогнезахисні та провідні властивості для підземних транспортних середовищ, де вогонь і статична електрика є основними проблемами безпеки. Відповідні моделі можуть бути виготовлені відповідно доMT/T668вимоги.

Стійкий до високих температур боковий ремінь

Термостійка гума на основі EPDM використовується для транспортування гарячих матеріалів, таких як цементний клінкер і металургійний шлак. Відповідні склади можуть підтримувати температуру матеріалу приблизно до180°Cзалежно від реальних умов експлуатації.

Маслостійкий бічний ремінь

Покривна гума на основі NBR забезпечує стійкість до мінеральних масел, мастильних матеріалів і певних хімічних середовищ, зменшуючи набухання та розтріскування гуми в забруднених маслом робочих середовищах.

Стійкий до низьких температур боковий ремінь

Гнучка в холоді гумова суміш зберігає гнучкість при низьких температурах і може бути налаштована для зовнішнього конвеєрного середовища до приблизно-40°Cзалежно від конкретної рецептури.

Бічний ремінь харчового класу

Застосування, що контактують з харчовими продуктами, можуть використовувати відповідні нетоксичні матеріали, які легко миються, для конвеєрного обладнання для зерна, фруктів, овочів і харчової промисловості. Точний матеріал і сертифікацію слід вибирати відповідно до ринку призначення та вимог до застосування.

Структурна та функціональна настройка

Вибір базової туші

ЮФЕН пропонує поліестерну тканину EP або армовану оцинкованим сталевим тросом базову стрічку відповідно до вимог до навантаження, відстані та підйому.

Налаштування висоти бічної стінки

Доступна висота бічних стінок включає40, 60, 80, 100, 200, 300, 400 і 500 мм, інші розміри доступні відповідно до вимог проекту.

Тип шипа та відстань

Шипи T, C і TC можна вибрати відповідно до розміру матеріалу, кута транспортування та необхідної вантажопідйомності.

Функціональна гумова композиція

Зносостійкі, вогнестійкі, високотемпературні, маслостійкі та низькотемпературні гумові склади можна налаштувати для різних робочих середовищ.

Конструкція армування

Поперечне посилення можна додати для покращення опори базового ременя під час зворотного ходу, тоді як додаткове поперечне армування сталевим дротом можна налаштувати для ударного навантаження матеріалу.

Обробка фіксованої довжини

ЮФЕН підтримує різання фіксованої довжини та налаштовані розміри для компактного конвеєрного обладнання та інсталяцій для конкретних проектів.

Інтегрована вулканізація та продуктивність стрічки

Цільна гаряча вулканізація

Бічні стінки, шипи та базовий ремінь інтегровані за допомогою високотемпературної вулканізації, а не покладаються лише на поверхневий клей. Це допомагає підтримувати цілісність конструкції під час багаторазового згинання та роботи шківа.

Вертикальний і крутий кут транспортування

Гофровані бічні стінки містять матеріал збоку, а шипи забезпечують поперечну підтримку. Залежно від конфігурації системи та характеристик матеріалу стрічку можна використовувати для транспортування під крутим кутом і вертикального транспортування.

Зменшений відкат матеріалу

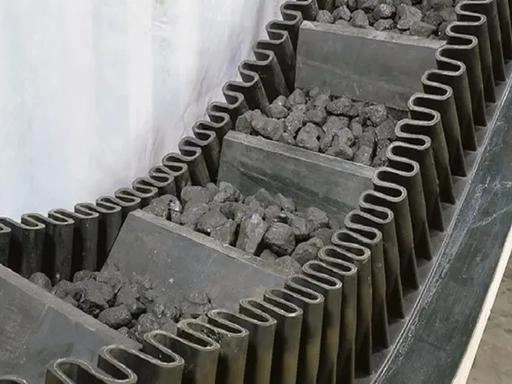

Комбінація бічних стінок і затискачів утворює окремі кишені для матеріалу, допомагаючи зменшити ковзання матеріалу та розсипання на крутих ділянках транспортування.

Гнучка схема конвеєра

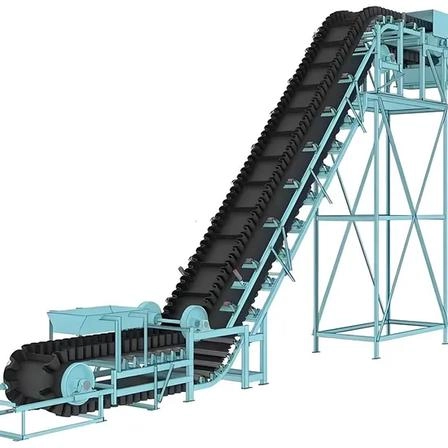

Конвеєрні системи з бічними стінками можуть бути налаштовані для макетів від горизонталі до похилого, Z-типу та S-типу, потенційно зменшуючи потребу в проміжних точках передачі.

Вибір каркаса для різних навантажень

EP-конструкції зазвичай підходять для середніх навантажень, тоді як металокордові конструкції забезпечують вищу міцність на розрив для важких і довших транспортних систем.

Сировина та контроль виробництва

Базовий каркас

Високоміцна ЕР-тканина та високоміцний оцинкований сталевий корд вибираються відповідно до необхідного класу розтягування.

Гума боковини та шипа

Гнучкі гумові суміші з хорошою стійкістю до втоми при згині використовуються для бічних стінок і шипів, щоб витримувати повторювані рухи навколо шківів.

Обкладинка та клейова гума

Натуральний каучук або функціональний синтетичний каучук, такий як NBR і EPDM, можна вибрати відповідно до вимог до зносу, масла та температури.

Армуючі компоненти

Поперечна жорстка арматура та стійкі до розриву сталеві дротяні конструкції можуть бути включені в спеціальні конструкції, де потрібна додаткова опора або стійкість до ударів.

Кожна партія тканини, металокорду та гумових матеріалів підлягає перевірці на розтяг, вигин і адгезію перед надходженням у виробництво.

Встановлення, зрощування та обслуговування

Гаряча вулканізація

Для постійних з’єднань базовий ремінь готується ступінчастими шарами, а положення бічної стінки та шипа точно вирівняні. Потім відповідну сполучну гуму поміщають між шарами стрічки перед вулканізацією при контрольованій температурі та тиску.

Холодний ремонт

Ремонт холодним клеєм можна використовувати для локального пошкодження поверхні або екстреного обслуговування. Не рекомендується в якості основного несучого з’єднання для тривалої інтенсивної експлуатації.

Вимоги до компонування конвеєра

Щоб підтримувати ремінь під час зворотного ходу, слід використовувати спеціальні поворотні ролики. Ударні ролики з ПУ слід встановлювати поблизу місць завантаження, де великі матеріали можуть створювати концентрований удар.

Вирівнювання ременя

На довгих конвеєрних лініях з відповідними інтервалами можна встановлювати саморегулюючі направляючі, щоб зменшити відхилення стрічки та підтримувати стабільну роботу.

Відповідні компоненти конвеєра

Серія конвеєрної стрічки

Конвеєрна стрічка YUFENG Cleated and Sidewall Belt може постачати тканинну конвеєрну стрічку, сталевий корд конвеєрну стрічку, візерункову конвеєрну стрічку, грубу верхню конвеєрну стрічку та трубчасту конвеєрну стрічку для різних вимог транспортування.

Серія конвеєрних роликів

Відповідні компоненти включають жолобинні ролики, зворотні ролики, ударні ролики, самовирівнювальні ролики та спеціалізовані конвеєрні роликові вузли.

Гумові аксесуари

Для обслуговування конвеєрної системи доступні зносостійкі гумові листи, бортик конвеєра, ремонтні клеї та набори латок для вулканізації.

Продукти для трубопроводів HDPE

Водопровідна труба HDPE і дренажна труба HDPE можуть постачатися для допоміжних застосувань для транспортування води та шламу в гірничих проектах.

Індивідуальна служба підтримки

Розміри ролика, висота бічної стінки, конфігурація шипів, ширина стрічки та склад гуми можна регулювати відповідно до технічних креслень та умов експлуатації.

Стандарти та документація з якості

Виробничі стандарти

Бічні конвеєрні стрічки YUFENG виготовляються з посиланням наISO 14890, DIN 22102 і GB/T 7984вимоги. Далі можуть бути конструкції основи з металокордуDIN 22131, тоді як відповідні підземні вогнестійкі моделі можуть бути виготовлені відповідно доMT/T668.

Сертифікати якості та звіти

Доступна документація може включатиСертифікація управління якістю ISO 9001, документація CE, звіти про випробування SGS, документація з безпеки вугільних шахт і звіти про заводські випробування на втомність на вигинзалежно від конфігурації продукту та ринку призначення.

Основні показники ефективності

Елемент продуктивності	Стандартні вимоги	Тестовий стандарт
Подовження при розриві каркаса EP	≥300%	ISO 6259
Міцність міжшарового відриву	≥12 Н/мм	ISO 2411
Постійне подовження під номінальним навантаженням	≤2,5%	DIN 22102
Втрата стирання гуми покриття	≤0,8 см³/1,61 км	ISO 4649
Міцність зчеплення з кореневою стінкою	Відсутність поділу після 10 000 циклів згинання	Заводський тест на вигин

Упаковка та зберігання

Ремені середньої та малої ширини

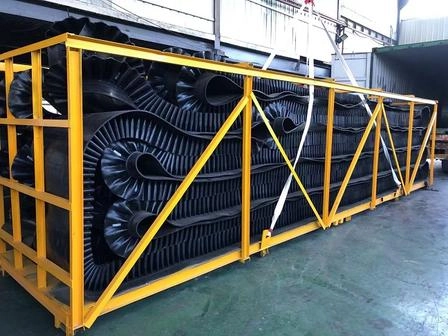

Ремені шириною приблизно 300–1000 мм можна закріпити спеціальними металевими опорами для захисту гофрованих бічних стінок під час транспортування.

Сталекордові стрічки великої ширини

Важкі бічні стрічки шириною приблизно 1200–2000 мм можна закріпити за допомогою армованої сталевої стрічки та дерев’яних піддонів для контейнерних перевезень.

Вирізати секції пояса

Короткі індивідуальні секції окремо захищені піною або іншими амортизуючими матеріалами, щоб зменшити зіткнення шипів і бічних стінок під час транспортування.

Вимоги до зберігання

Зберігайте ремені горизонтально в сухому складі та уникайте тривалого впливу прямих сонячних променів, хімічних розчинників та інших умов, які можуть прискорити старіння гуми.

Як надіслати запит на цінову пропозицію бокової конвеєрної стрічки

Основа каркаса: ЕП або металокорд
Ширина пояса
Висота боковини
Тип і висота затиску
Максимальний кут транспортування
Тип матеріалу та розмір шматка
Температура матеріалу та робочого середовища
Відстань транспортування та висота підйому
Необхідна кількість
Порт призначення

Технічні інженери YUFENG можуть використовувати ці параметри для визначення відповідного сорту каркаса, конфігурації боковини та конструкції шипа для системи транспортування.

Глобальна контактна інформація ЮФЕН

Прямий контакт із заводом

Електронна пошта: jayce@yuphengbelt.com

WhatsApp / WeChat / Мобільний: +86 15318787602

Адреса заводу:Село Сягоу, ETDZ, Циндао, Шаньдун, Китай
