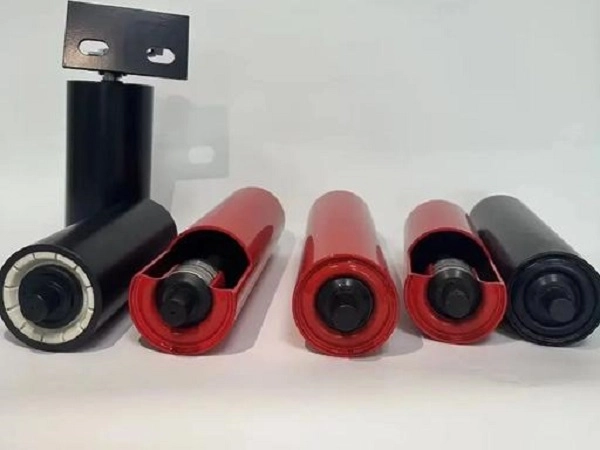

Конвеєрний роликовий прямий завод із високою вантажопідйомністю та плавним обертанням
ЮФЕНРоликовий конвеєр, також відомий як направляючий ролик конвеєра, є несучим і направляючим компонентом, який використовується в системах стрічкових конвеєрів. Він підтримує навантажений ремінь, зменшує опір ходу та допомагає підтримувати стабільний рух стрічки під час безперервного транспортування матеріалу.
ЮФЕН виробляє промислові роликиз використанням товстостінних сталевих труб, суцільних валів, прецизійних підшипників і багатошарових ущільнювальних структур. Асортимент продукції охоплює стандартні сталеві ролики, антикорозійні ролики HDPE, ударні ролики з ПУ, желобові ролики, зворотні ролики, самовирівнювальні ролики та спіральні самоочищувальні ролики для гірничодобувної промисловості, цементу, портів, електростанцій, хімічних установок та інших застосувань для транспортування сипучих матеріалів.
Конфігурація ролика повинна бути обрана відповідно до ширини стрічки, розміру шматка матеріалу, впливу навантаження, робочого середовища та структури конвеєра. YUFENG пропонує різні діаметри, матеріали оболонки, конфігурації підшипників і ущільнювальні конструкції відповідно до вимог конкретного проекту.
Типи роликів за умовами роботи
Матеріал оболонки та конструкція безпосередньо впливають на вантажопідйомність роликів, стійкість до корозії, поглинання ударів і термін служби. YUFENG пропонує кілька конструкцій роликів для різних середовищ конвеєра.
| Тип ролика | Основна характеристика | Відповідні робочі умови |
|---|---|---|
| Конвеєрний ролик з вуглецевої сталі | Висока несуча здатність, сильна ударостійкість і стабільні експлуатаційні витрати | Гірнича промисловість, цементні заводи, теплові електростанції та транспортування важких сипучих матеріалів |
| HDPE пластиковий конвеєрний ролик | Легкий, нержавіючий, стійкий до кислот і лугів з низьким рівнем шуму | Прибережні порти, хімічні заводи та вологі гірничодобувні середовища |
| ПУ відстаючий ударний ролик | Еластичні поліуретанові буферні кільця поглинають удари матеріалу та зменшують пошкодження ременя | Точки розвантаження дробарки та зони завантаження матеріалів із сильним ударом |
Ролики з вуглецевої сталі зазвичай використовуються для важкого транспортування через їх структурну міцність. Ролики HDPE більше підходять там, де є ризики від корозії, соляних бризок або хімічного впливу. Ударні ролики з ПУ розташовуються в місцях завантаження, де великі або гострі матеріали можуть створювати зосереджені ударні сили на конвеєрній стрічці.
Технічні характеристики роликів для різних конвеєрних систем
ЮФЕН постачає стандартні ролики зовнішніми діаметрами 76, 89, 108, 114, 133, 168, 194 і 219 мм. Ролики можна поєднувати з конвеєрною стрічкою шириною приблизно від 500 до 2400 мм, довжина ролика та товщина стінки доступні відповідно до креслень рами конвеєра та вимог до навантаження.
Серія роликів сумісна зі звичайними конструкціями конвеєрів DTII і TD75 і може використовуватися з тканинними конвеєрними стрічками, сталевими кордовими конвеєрними стрічками, бічними конвеєрними стрічками та трубчастими конвеєрними стрічками.

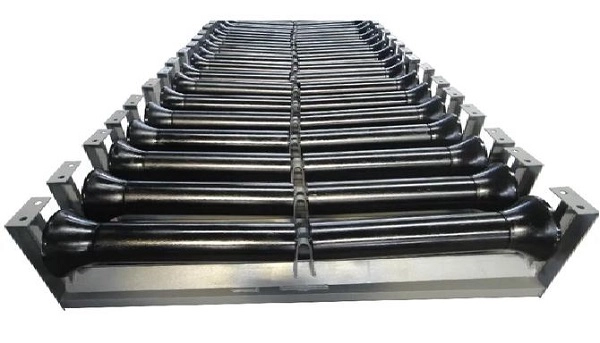

Конфігурації
Ролик для перенесення жолоба
Набір роликів жолоба зазвичай використовує три ролики для формування 30°, 35° або 45° лотка для транспортування. Він підтримує завантажену верхню стрічку та допомагає підтримувати необхідну форму стрічки для транспортування вугілля, піску, вапняку та інших сипучих матеріалів.
ПУ відстаючий ударний ролик
Поліуретанові еластичні кільця встановлені навколо корпусу ролика для поглинання енергії удару в точках навантаження матеріалу. Це зменшує концентрований вплив на конвеєрну стрічку та підходить для розвантаження дробарки та інших застосувань з високим падінням.
Самовирівнюючий ролик
Самовирівнювальні ролики використовують напрямні ролики з обох сторін, щоб допомогти виправити відхилення стрічки під час роботи. Вони зазвичай встановлюються на довгих конвеєрних лініях, де безперервне вирівнювання стрічки є важливим для зменшення витоку матеріалу та зносу країв.
Повернути паралельний ролик
Поворотний ролик підтримує ненавантажений нижній ремінь, коли він рухається назад до секції приводу. Стандартні паралельні ролики можна використовувати для звичайних секцій повернення, тоді як механізми повернення V-типу можуть забезпечити додаткову підтримку для відстеження стрічки.
Антикорозійний ролик HDPE
Оболонка з ПНД не іржавіє, як звичайна вуглецева сталь, і забезпечує стійкість до сольових бризок, вологи та окремих хімічних середовищ. Він підходить для прибережних терміналів, хімічних заводів та інших корозійних робочих середовищ.
Спіральний самоочисний ролик
Спіральна поверхня валика допомагає видалити липку глину, вологий пісок та інші матеріали, які можуть прилипнути до стрічки. Така конструкція може зменшити накопичення матеріалу навколо ролика та знизити ризик заклинювання ролика під час мокрого транспортування.

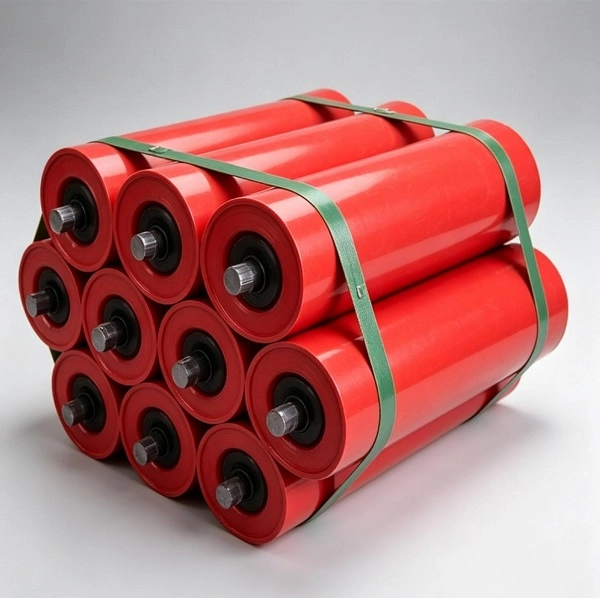

Матеріали та структура ролика
ЮФЕН вибирає корпус ролика, вал, підшипник і ущільнювальні компоненти відповідно до очікуваного навантаження та робочого середовища. Комбінація цих компонентів визначає опір ходу ролика, ефективність ущільнення та термін служби.
Роликова оболонка
Ролики з вуглецевої сталі можуть використовувати сталеву трубу Q235, тоді як ролики HDPE використовують первинний матеріал HDPE. Конструкція корпусу з нержавіючої сталі 304 також доступна для застосувань, які потребують додаткової стійкості до корозії.
Вал ролика
45# суцільний холоднотягнутий сталевий вал використовується для стандартних важких конструкцій. Суцільний вал забезпечує стійкість до вигину та деформації при постійному навантаженні.
Підшипник
Для плавного обертання використовуються радіальні кулькові підшипники із зазором С3. Відповідно до вимог проекту можна вибрати вітчизняні високоточні підшипники та імпортні підшипники SKF або FAG.
Система ущільнення
На ролику може використовуватися багатоканальна нейлонова лабіринтова структура в поєднанні з гумовими контактними ущільнювачами. Ущільнення призначене для зменшення потрапляння пилу та води в порожнину підшипника та утримання мастила навколо підшипника.
Індивідуальні параметри роликів
Різні проекти конвеєрів вимагають різних розмірів і конфігурацій роликів. YUFENG може налаштувати ролик відповідно до ширини стрічки, розмірів рами, характеристик матеріалу та умов навколишнього середовища.
Матеріал оболонки
Доступні варіанти включають вуглецеву сталь Q235, HDPE та нержавіючу сталь 304 для різних вимог до навантаження та корозії.
Обробка поверхні
Варіанти поверхні включають електростатичне порошкове покриття, гаряче цинкування та повне поліуретанове покриття. Відповідну обробку можна вибрати відповідно до вимог до корозії, удару та обслуговування.
Ущільнювальна структура
Подвійні та потрійні композитні лабіринтові ущільнювальні конструкції доступні для застосування з різними рівнями впливу пилу та води.
Конфігурація підшипника
Вітчизняні високоточні підшипники або імпортні підшипники SKF/FAG C3 можуть бути визначені відповідно до необхідної продуктивності та бюджету проекту.
Особливі умови праці
Низькотемпературні, вогнестійкі та антистатичні роликові конфігурації можуть поставлятися для спеціалізованих підземних шахт та інших вимогливих середовищ.
Допоміжні аксесуари
ЮФЕН також може постачати відповідні роликові кронштейни та опорні рами відповідно до конструкції конвеєра, що спрощує підбір компонентів під час встановлення системи.
Продуктивність ролика для безперервної роботи
Ролики конвеєра працюють безперервно, поки стрічка працює, тому захист підшипників, опір обертанню та концентричність є важливими факторами при покупці. YUFENG використовує контрольовані процеси обробки та складання, щоб підтримувати стабільну геометрію ролика та робочі характеристики.
| Елемент продуктивності | Стандартні вимоги | Тестовий стандарт |
|---|---|---|
| Коефіцієнт опору обертанню | ≤0,008 | ISO 15365 |
| Ступінь проникнення пилу та води | IP65 | Тестовий стандарт IP |
| Номінальний термін служби при навантаженні | ≥30 000 робочих годин | Заводський тест на прискорене старіння |
| Концентричність оболонки ролика | ≤0,5 мм | Тест циферблатного індикатора |
| Підшипник Anti-Aging Time | ≥5000 год високотемпературного випробування | Внутрішній лабораторний тест |
| Осьова статична навантажувальна здатність | 1,5-кратне номінальне навантаження без деформації | Випробування статичним тиском |
Фактична продуктивність залежить від діаметра ролика, товщини корпусу, вибору підшипника, навантаження, швидкості стрічки та робочого середовища. Дані заводських випробувань можуть бути надані відповідно до обраної конфігурації ролика.

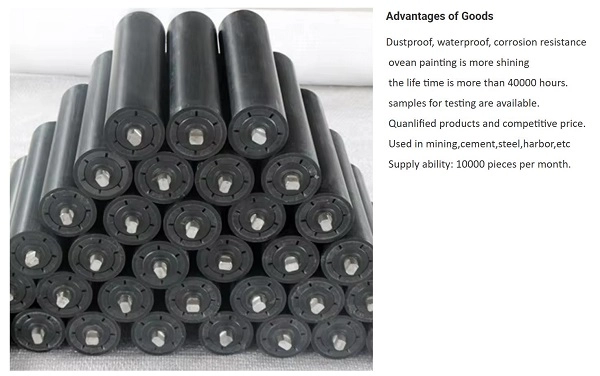

Контроль якості та стандарти виробництва
Конвеєрні ролики YUFENG виготовляються відповідно до застосовних вимог до конвеєрного обладнання та відповідних міжнародних і національних стандартів, у тому числі CEMA, GB/T 10595 та ISO 15365. Застосовувана гірничодобувна та експортна продукція також може поставлятися з відповідною документацією перевірки та сертифікації.
Доступна документація з якості може включати сертифікат управління якістю ISO 9001, документацію CE, звіти про перевірку сировини SGS, документацію щодо випробувань на безпеку вугільної шахти та звіти про заводські випробування опору обертанню та терміну служби, залежно від конфігурації ролика та ринку призначення.
Перевірка сировини перед складанням
Надійність ролика значною мірою залежить від якості сталевої труби, вала, підшипників і ущільнювальних компонентів. YUFENG перевіряє вхідні матеріали перед тим, як вони надходять у процес складання, щоб зменшити ризик передчасного виходу з ладу підшипників, деформації валу та дефектів оболонки.
Перевірка сталевих труб
Сталеві труби перевіряються на постійність розмірів і якість конструкції. Нижчі тонкостінні або невідповідні перероблені труби не приймаються для стандартного важкого виробництва роликів.
Огляд валу
Суцільні вали перевіряються на розміри та точність обробки, щоб підтримувати правильне розташування підшипників і концентричність роликів.
Перевірка підшипників
Перед складанням підшипники перевіряються на характеристики обертання та відповідні вимоги до продуктивності.
Перевірка складання
Готові ролики перед випуском проходять випробування на опір обертанню та відповідні випробування. Це допомагає визначити ненормальний опір ходу, проблеми з ущільненням або відхилення в складанні перед відправленням.
Застосування в транспортуванні сипучих матеріалів
Ролик YUFENG призначений для стрічкових конвеєрних систем, які використовуються в галузях промисловості, де необхідне безперервне транспортування сипучих матеріалів. Тип ролика та матеріал вибираються відповідно до середовища транспортування та структури стрічки.

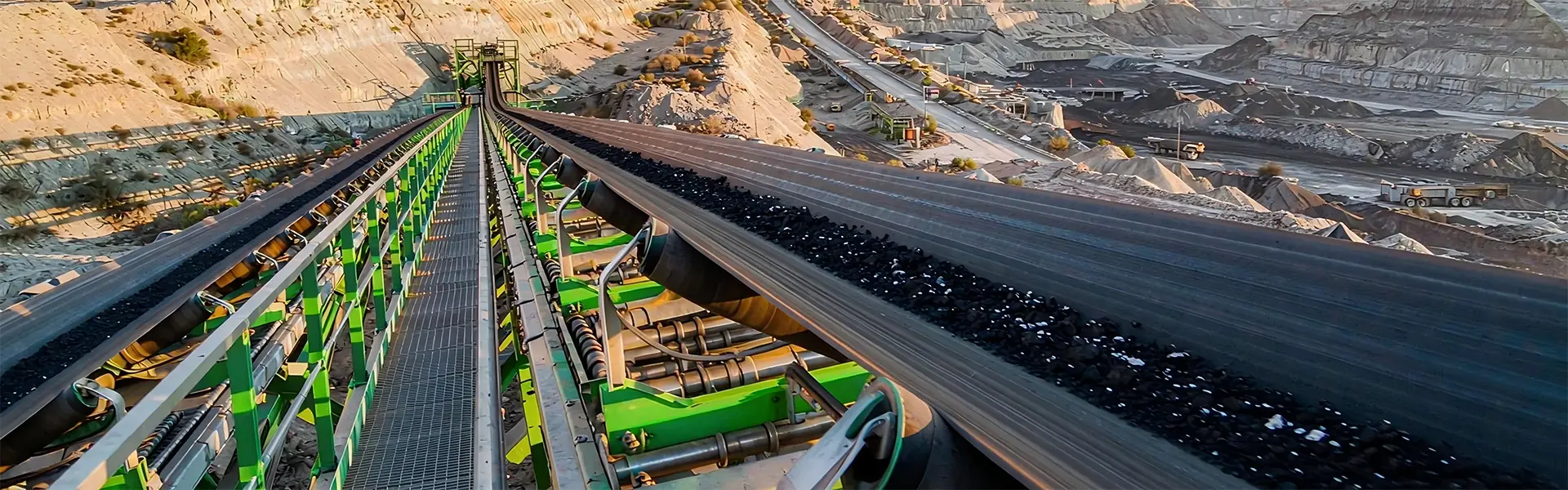

Добування корисних копалин
Ролики з вуглецевої сталі, ударні ролики та ролики, що самовирівнюються, використовуються для систем транспортування вугілля, руди, вапняку та заповнювачів із великими навантаженнями та сильним впливом на матеріал.
Цемент і будівельні матеріали
Ролики забезпечують безперервне транспортування вапняку, клінкеру, піску, гравію та інших абразивних матеріалів на лініях дроблення та виробництва цементу.
Порти та наливні термінали
Антикорозійні ролики HDPE можна вибрати для прибережних середовищ, де вологість і соляні бризки можуть прискорити корозію звичайних сталевих компонентів.
Хімічні заводи
Роликові конструкції з HDPE або нержавіючої сталі можна розглядати там, де компоненти конвеєра піддаються впливу вологи або окремих корозійних хімічних середовищ.
Електричні та промислові установки
Надміцні сталеві ролики та ударні ролики можуть підтримувати системи транспортування вугілля, золи, шлаку та інших сипучих матеріалів залежно від температури та характеристик матеріалу.
Установка і заміна ролика
У конвеєрних роликах YUFENG використовується практична конструкція вала та кронштейна, яка дозволяє здійснювати планову установку та заміну без складних модифікацій рами конвеєра.
Установка нового конвеєра
Роликові опорні кронштейни кріпляться до рами конвеєра відповідно до проектної відстані. Потім роликові вали вирівнюють з отворами для кріплення кронштейнів і закріплюють зазначеними штифтами або болтами. Завершений ролик повинен вільно обертатися без надмірного опору.
Заміна зношеного ролика
Перед обслуговуванням конвеєр необхідно зупинити та відключити від джерела живлення. Після зняття елементів фіксації валу пошкоджений ролик можна зняти та замінити новим блоком. Обертання слід перевірити перед поверненням конвеєра в експлуатацію.
Макет ударного ролика
Для зон завантаження дробарок від трьох до п’яти груп поліуретанових ударних роликів можна розташувати в межах приблизно 5 м від точки завантаження, щоб розподілити сили удару та зменшити зосереджене пошкодження стрічки.
Відповідні продукти конвеєрної системи
ЮФЕН постачає ролики разом з іншими компонентами транспортування сипучих матеріалів для проектів, які вимагають скоординованих закупівель. Відповідні продукти можна вибрати відповідно до тієї самої конструкції конвеєра та умов експлуатації.
Серія конвеєрної стрічки
Доступні стрічки включають тканинні конвеєрні стрічки, сталекордові конвеєрні стрічки, бічні конвеєрні стрічки, трубчасті конвеєрні стрічки, візерункові стрічки та стрічки з грубим верхом.
Роликові аксесуари
Відповідно до конфігурації рами конвеєра можна постачати відповідні лоткові, зворотні, самовирівнювальні та ударні роликові кронштейни та опорні стійки.
Гумові аксесуари
Для встановлення та обслуговування конвеєра доступні зносостійкі гумові листи, бортик конвеєра, ремонтні клеї та латальні матеріали.
Продукти для трубопроводів HDPE
Водопровідні труби HDPE і труби для земснарядів можуть поставлятися для допоміжних потреб у транспортуванні рідини в гірничодобувних і промислових проектах.
Індивідуальна обробка
Діаметр ролика, товщина стінки, розміри валу та ущільнювальна структура можуть бути відрегульовані відповідно до креслень замовника та вимог до робочих умов.

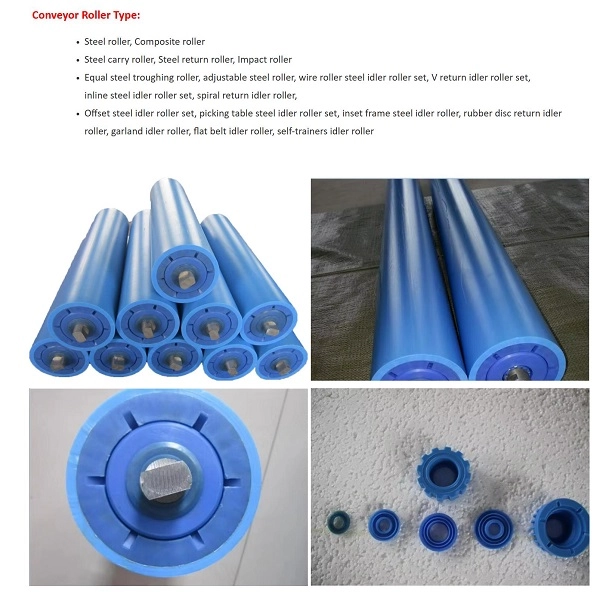

Упаковка для міжнародних відправлень
ЮФЕН використовує різні пакувальні структури відповідно до діаметра ролика, ваги та матеріалу, щоб зменшити зіткнення, вологість і пошкодження поверхні під час транспортування.
Ролики малого діаметра
Ролики діаметром 76, 89 і 108 мм можуть бути пов'язані зі сталевим дротом, оснащені захисними ковпачками на обох кінцях валів і упаковані в дерев'яні ящики.
Ролики великого діаметру
Важкі ролики 168, 194 і 219 мм можна розташувати на дерев'яних піддонах, обернути захисною поліетиленовою плівкою і закріпити для контейнерного транспортування.
Ролики HDPE
Ролики HDPE можна відокремити амортизуючими матеріалами, щоб зменшити зіткнення поверхні та деформацію під час транспортування.
Вимоги до зберігання
Ролики слід зберігати горизонтально на піддонах з рекомендованою висотою штабелювання не більше 1,2 м. Для зберігання на відкритому повітрі слід використовувати водонепроникне покриття та уникати тривалого перебування під дощем і прямими сонячними променями.
Як вибрати правильний конвеєрний ролик
Для точного вибору ролика покупці повинні надати відповідну ширину конвеєрної стрічки, необхідний зовнішній діаметр ролика, тип ролика, робоче середовище, характеристики матеріалу та кількість замовлення. Для ударних застосувань розмір шматка матеріалу та висота завантаження також важливі, оскільки вони визначають необхідну здатність поглинати удари.
ЮФЕН може порекомендувати відповідну конфігурацію роликів на основі цих робочих параметрів і надати заводську ціну відповідно до підтверджених специфікацій.
Підтримка виробництва роликів ЮФЕН
ЮФЕН виробляє промислові ролики та відповідні компоненти для транспортування сипких матеріалів для гірничодобувної, цементної, портової, хімічної та інших конвеєрних систем. Асортимент продукції охоплює стандартні сталеві ролики, ролики HDPE, ударні ролики з ПУ та спеціалізовані конфігурації роликів для різних конвеєрних конструкцій.
Для оптових замовлень YUFENG забезпечує підтвердження специфікацій, індивідуальну обробку, інспекцію сировини, заводське тестування, експортне пакування та технічну підтримку. Конвеєрні ролики також можуть постачатися разом із конвеєрними стрічками, кронштейнами, гумовими аксесуарами та продуктами трубопроводів HDPE для скоординованих проектних закупівель.
Запит на пропозицію ролика
Щоб отримати точну пропозицію, будь ласка, надайте відповідну ширину конвеєрної стрічки, зовнішній діаметр ролика, тип ролика, такий як жолоб, ударний, самовирівнюючий або зворотний, робоче середовище, загальну кількість і порт призначення. За наявності можна також надати креслення конвеєрної рами або наявні розміри роликів для узгодження специфікацій.
Глобальна контактна інформація ЮФЕН
Електронна пошта: jayce@yuphengbelt.com
WhatsApp / WeChat / Мобільний: +86 15318787602
Адреса заводу:Село Сягоу, ETDZ, Циндао, Шаньдун, Китай
- View as

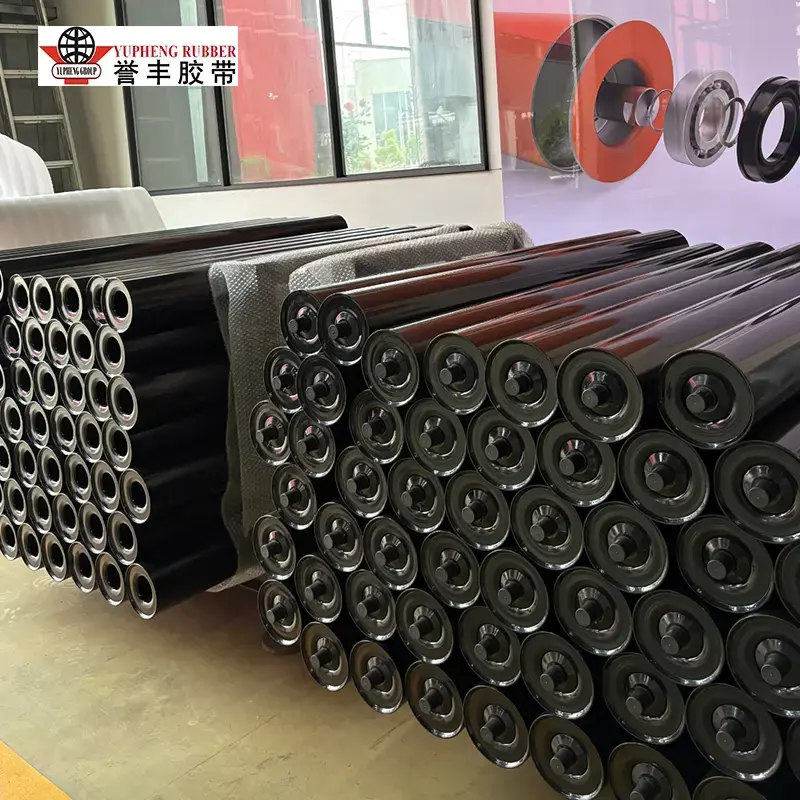

Натяжний коток
Створений для транспортування важких сипких матеріалів, YUFENG Troughing Idler Roller забезпечує стабільну підтримку стрічки та транспортування вантажу для гірничодобувних, теплоенергетичних, цементних, зернових і портових конвеєрних систем. Виготовлений відповідно до стандартів CEMA, ISO та MT/T 821, він має багатошарове лабіринтове ущільнення для захисту підшипників від пилу, води та шламу. Доступні варіанти з кутами 20°, 35° і 45° для індивідуальних вимог транспортування.

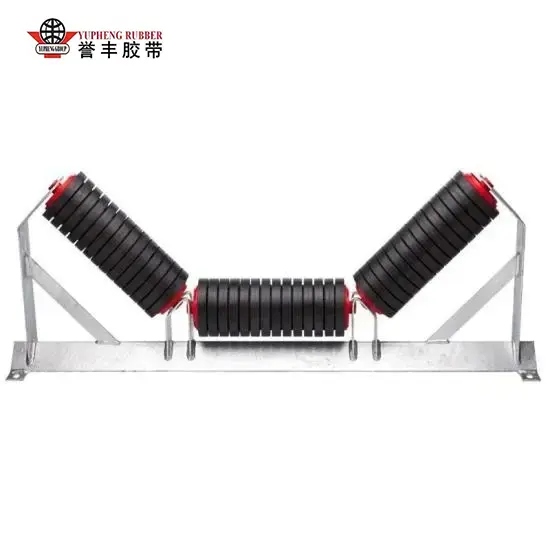

Напрямний коток із жолобами рівної довжини
Завдяки симетричній опорі з трьома роликами опорний ролик рівної довжини YUFENG є надійним транспортним рішенням для конвеєрів сипучих матеріалів. Designed for mining, thermal power, cement, grain and port applications, it features multi-layer labyrinth sealing to protect internal bearings from dust, water and slurry. Доступні з кутами 20°, 35° і 45° для стабільного транспортування великої місткості.

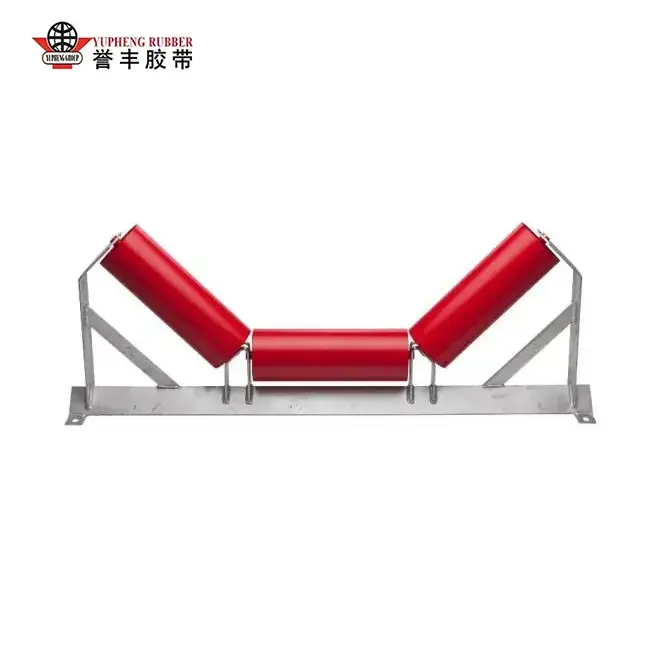

Потужний жолобинний ролик
Розроблений для транспортування великотоннажних сипких матеріалів, YUFENG Heavy Duty Troughing Idler Roller має посилену опорну раму з 3 роликами та вдосконалену систему ущільнення для важких гірничодобувних, енергетичних, цементних і портових середовищ. Завдяки варіантам кута жолоба 20°, 30°, 35° і 45° він підтримує більшу потужність транспортування, одночасно зменшуючи розсипання матеріалу та захищаючи підшипники від пилу, шламу, соляного туману та впливу тепла.

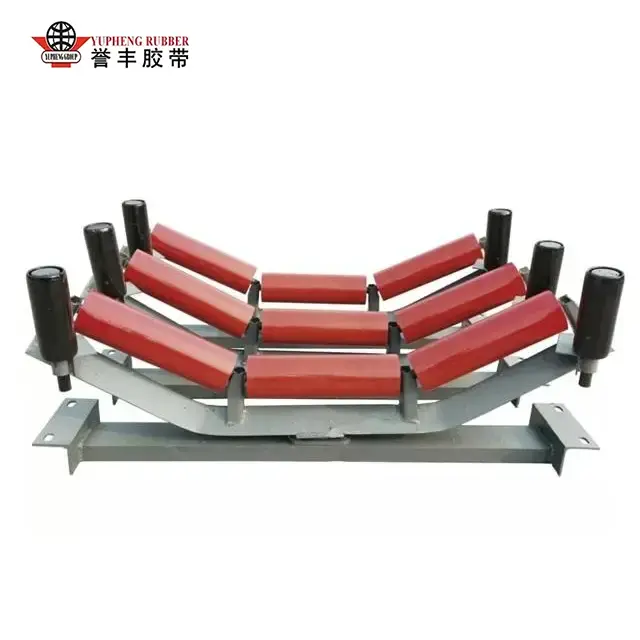

Самоустановлюючий жолобок
