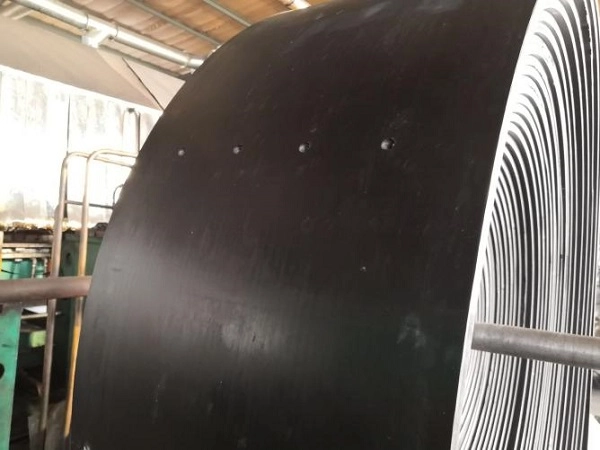

Заводський прямий гумовий елеваторний ремінь для важкого транспортування

ЮФЕН Гумовий елеваторний ремінь, також відомий як стрічка ковшового елеватора, — це посилений гумовий ремінь, призначений для вертикальних підйомних систем, які транспортують зерно, цемент, заповнювачі, вугілля, мінерали та інші сипучі матеріали. Ремінь діє як безперервний несучий елемент для ковшових елеваторів і повинен витримувати багаторазове згинання навколо шківів разом із постійним вертикальним натягом.

ЮФЕН постачає NN, EP та сталекордові стрічки елеватора з різним подовженням, міцністю на розтягування та можливостями висоти підйому. Стрічка може поставлятися з індивідуальними монтажними отворами для ковша, функціональними гумовими сумішами, зміцненням країв, фіксованою довжиною та попередньою перфорацією відповідно до розмірів елеватора та специфікацій ковша.

Класифікація стрічки елеватора за армуючим каркасом

NN гумовий елеваторний ремінь

Нейлонова тканина NN забезпечує хорошу гнучкість і стійкість до ударів з відносно економічною конструкцією. Він підходить для малих і середніх ковшових елеваторів, особливо для зернових і легких матеріалів з висотою підйому приблизно до 30 м.

EP гумовий елеваторний ремінь

EP поліестерова тканина забезпечує меншу постійну подовженість і кращу стійкість до вологи та цвілі, ніж звичайні структури на основі бавовни. Він підходить для середньої висоти підйому приблизно 30–80 м і широко використовується для елеваторів цементу, піску, заповнювачів та інших сипких матеріалів.

Сталевий корд гумовий елеваторний ремінь

Армування сталевим тросом забезпечує дуже високу міцність на розрив і надзвичайно низьке подовження для вимогливих вертикальних підйомних робіт. Він підходить для ліфтів великої місткості та систем надвисокого підйому понад приблизно 80 м, де часте регулювання натягу повинно бути мінімізоване.

Стрічка каркасного типу	Основна характеристика	Відповідні робочі умови
NN гумовий елеваторний ремінь	Хороша гнучкість, економічна конструкція, помірне подовження	Елеватори малої та середньої висоти підйому, зернові та легких матеріалів
EP гумовий елеваторний ремінь	Низька довговічність, стійкість до вологи та цвілі	Середня висота підйому, елеватори цементу, піску та щебнів
Металокордовий елеваторний ремінь	Дуже низьке подовження, висока міцність на розрив	Надвисока висота підйому та надміцні мінеральні ліфти

Технічні характеристики та розміри стрічки ліфта

Сорт туші

ЮФЕН пропонує сорти туш EP100–EP1000, NN100–NN800 і ST630–ST2000. Відповідний сорт слід вибирати відповідно до висоти елеватора, навантаження на ковш, щільності матеріалу, швидкості стрічки та необхідної міцності на розрив.

Ширина пояса

Доступна ширина стрічки коливається приблизно від 300 мм до 1600 мм. Ширина стрічки повинна відповідати розмірам ковша, пропускній здатності матеріалу, ширині корпусу елеватора та конфігурації головного та хвостового шківа.

Товщина покриття

Товщина гумового покриття може бути налаштована приблизно від 3 до 10 мм відповідно до стирання матеріалу, рівня удару та умов експлуатації.

Отвори для кріплення ковша

ЮФЕН підтримує штампування отворів з ЧПУ з круглими або квадратними отворами. Діаметр отвору, відстань і положення можна обробити відповідно до креслення ковша, щоб забезпечити точні точки кріплення для ковшів елеватора.

Типи стрічки елеватора для різних матеріалів і середовищ

Загальний зносостійкий елеваторний ремінь

Стандартний зносостійкий елеваторний ремінь використовує природні або відповідні синтетичні гумові суміші для загального підйому сипучих матеріалів. Він підходить для цементу, піску, заповнювачів та подібних матеріалів за нормальних температурних умов із типовим робочим діапазоном від -20°C до +60°C.

Елеваторний ремінь харчового класу

У харчових елеваторних стрічках використовуються відповідні нетоксичні гумові суміші зі слабким запахом для транспортування зерна. Вони розроблені для рису, пшениці, кукурудзи та подібних сільськогосподарських матеріалів, де важливі вимоги до очищення та відповідні вимоги до харчових продуктів.

Вогнестійкий антистатичний елеваторний ремінь

У цій конфігурації використовуються вогнестійкі та антистатичні гумові суміші для підземних шахт, де потрібні вогнестійкість і розсіювання статичної електрики. Відповідні моделі можуть бути виготовлені відповідно до вимог безпеки вугільних шахт MT/T668.

Елеваторний ремінь, стійкий до високих температур

Термостійка покривна гума на основі EPDM використовується для застосування з гарячими матеріалами, такими як цементний клінкер. Відповідні конструкції витримують температуру матеріалу приблизно до 180°C залежно від фактичних умов експлуатації та складу стрічки.

Елеваторний ремінь, стійкий до масла та корозії

Покривна гума на основі NBR забезпечує кращу стійкість до мінерального масла, мастильних матеріалів і окремих хімічних середовищ. Ця конфігурація підходить для хімічних заводів і елеваторів сировини, де вплив масел або корозійних речовин може вплинути на звичайні гумові суміші.

Елеваторний ремінь із сталевим шнуром надвисокого підйому

Металокордна конструкція призначена для високих підйомних веж і ліфтів великої місткості. Його дуже низьке подовження та висока міцність на розрив допомагають підтримувати стабільність стрічки за великих відстаней вертикального підйому та важкого безперервного завантаження ковша.

Монтаж ковша та налаштування конструкції

Відбір туші

Клієнти можуть вибрати нейлонову тканину NN, поліефірну тканину з низьким розтягуванням EP або оцинкований сталевий корд відповідно до висоти елеватора, навантаження на ковш і вимог до розтягування.

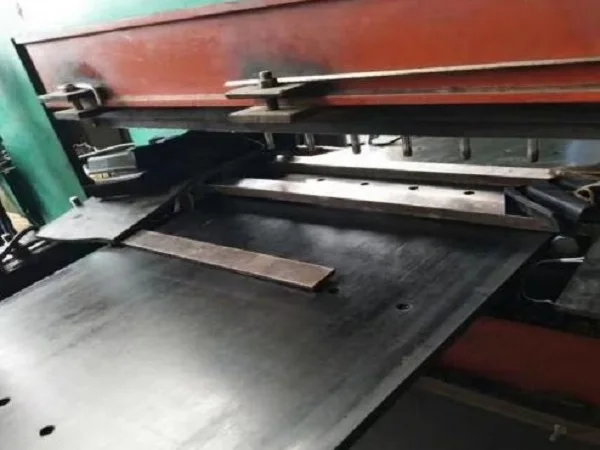

Налаштування шаблону отворів

Круглі або квадратні отвори для кріплення ковша можуть бути пробиті з ЧПК згідно з кресленнями замовника. Діаметр отвору, міжцентрова відстань і поздовжній інтервал можна регулювати відповідно до системи кріплення ковша.

Конфігурація поверхні

Стрічка може поставлятися з гладкою поверхнею або вибраною протиковзкою поверхнею з візерунком залежно від конструкції ліфта та вимог до обробки матеріалів.

Функціональна гумова суміш

Зносостійкі, харчові, вогнестійкі, високотемпературні та маслостійкі гумові суміші можна вибрати відповідно до транспортованого матеріалу та робочого середовища.

Підсилення краю

Можна додати потовщену гуму проти розриву, щоб підвищити стійкість до багаторазового згинання та навантаження на край навколо головного та хвостового шківів.

Обслуговування фіксованої довжини та попереднього штампування

ЮФЕН може постачати секції фіксованої довжини разом із попередньо пробитими отворами, що дозволяє підготувати готову стрічку відповідно до розмірів установки елеватора перед відправленням.

Структура стрічки елеватора та контроль виробництва

Високоміцний каркас

Високоміцні тканини NN і EP або високоміцні оцинковані сталеві корди утворюють основну структуру розтягування стрічки ліфта. Каркас підбирається відповідно до необхідної відстані підйому та умов завантаження ковша.

Функціональний гумовий чохол

Натуральний каучук, нітрієвий каучук, EPDM та інші відповідні сполуки можуть бути обрані відповідно до вимог щодо зносу, температури, мастила, контакту з харчовими продуктами та вогнестійкості.

Знежирена гума з високим зчепленням

Спеціальна знежирена гума з високою адгезією використовується між армуючими шарами та покриттям для покращення зв’язку каркаса з гумою та зменшення розшарування навколо ділянок, які піддаються повторному натягу.

Зміцнення отвору ковша

Для великих навантажень ковша область навколо монтажних отворів може бути локально посилена додатковою гумою, щоб зменшити розтріскування країв і зберегти стабільність кріплення болтів за номінального натягу.

Перевірка сировини

Перед надходженням на виробничу лінію вулканізації відбирають зразки тканини, металокорду та гумових матеріалів на міцність на розрив, подовження та міцність на відрив. Матеріали, які не відповідають необхідним критеріям перевірки, не випускаються у виробництво.

Продуктивність стрічки елеватора для вертикальної роботи

Елемент продуктивності	Стандартні вимоги	Тестовий стандарт
Подовження при розриві каркаса EP	≥300%	ISO 6259
Міцність міжшарового відриву	≥12 Н/мм	ISO 2411
Постійне подовження під номінальним навантаженням	≤2,5%	DIN 22102
Втрата стирання гуми покриття	≤0,8 см³/1,61 км	ISO 4649
Стійкість до розриву країв пробивання	Відсутність тріщин при номінальному натягу	Випробування на заводі

Фактична продуктивність стрічки залежить від сорту туші, ширини стрічки, товщини покриття, завантаження ковша, швидкості стрічки, висоти елеватора, діаметра шківа та робочого середовища. YUFENG може надати дані заводських випробувань конкретного продукту відповідно до вибраної конфігурації.

Стандарти та сертифікаційна документація

Загальні стандарти конвеєрної стрічки

Продукція YUFENG Rubber Elevator Belt виготовляється відповідно до застосовних вимог ISO 14890, DIN 22102 і GB/T 7984. Металокордні конструкції можуть бути виготовлені відповідно до DIN 22131, де це можливо.

Вимоги щодо контакту з харчовими продуктами

Матеріали харчової елеваторної стрічки можна вибирати відповідно до застосовних вимог FDA та LFGB щодо контакту з харчовими продуктами. Конкретна сертифікація та документація залежать від вибраного складу матеріалу та ринку призначення.

Вимоги безпеки вугільних шахт

Вогнестійкі та антистатичні конфігурації елеваторних ремінь для підземних гірничих робіт можуть бути виготовлені відповідно до вимог MT/T668, залежно від конфігурації кінцевого продукту та відповідного обсягу випробувань.

Доступна документація

Залежно від замовленої конфігурації YUFENG може надати документацію з управління якістю ISO9001, експортну документацію CE, звіти SGS про ефективність матеріалів, документацію щодо безпеки при контакті з харчовими продуктами, сертифікати вогнезахисної безпеки вугільних шахт і звіти про заводські випробування продукції.

Зрощення та встановлення стрічки елеватора

Гаряча вулканізація

Гаряча вулканізація рекомендується для постійних з’єднань стрічки ліфта. Кінці стрічки підготовлені відповідно до структури шару тканини або металокорду, уникаючи пошкодження отворів для кріплення сусідніх ковшів. Відповідна знежирена гума з високою адгезією поміщається між шарами з’єднання з подальшим контрольованим нагріванням і тиском у спеціальному плоскому вулканізаторі.

Зрощення механічного кріплення

Спеціальні механічні кріплення ременя ліфта можна використовувати для аварійного ремонту, де необхідний швидкий монтаж. Цей метод придатний для тимчасової або короткочасної експлуатації та, як правило, не рекомендується як постійне рішення з’єднання для систем надвисокого підйому та великого вантажу.

Вибір шківа

Головний і хвостовий шківи потрібно вибрати відповідного розміру, щоб зменшити втому ременя від повторного згинання. Діаметр шківа повинен узгоджуватися з конструкцією каркаса та характеристиками ременя.

Регулювання натягу ременя

Систему натягу елеватора слід регулювати відповідно до обраної конструкції стрічки та номінальних робочих вимог. Правильний натяг допомагає підтримувати стабільне вирівнювання ковша та зменшує непотрібний рух стрічки.

Монтажне положення ковша

Отвори для кріплення ковша повинні точно відповідати розмірам ковша елеватора. Умови годування також слід контролювати, щоб уникнути прямого удару гострих або великих матеріалів по місцях кріплення ковша.

Відповідні компоненти ковшового елеватора

Серія конвеєрної стрічки

ЮФЕН може постачати тканинну конвеєрну стрічку, сталевий корд конвеєрну стрічку, візерункову конвеєрну стрічку та грубу конвеєрну стрічку для конвеєрних систем, які поєднують вертикальний підйом із горизонтальним транспортуванням матеріалу.

Компоненти ролика та шківа

Відповідні продукти включають направляючі жолоби, антикорозійні ролики HDPE та шківи головки елеватора для відповідних систем транспортування матеріалів.

Гумові аксесуари

Зносостійкі гумові листи, вулканізаційний ремонтний клей і застібки для ременів ліфтів доступні для встановлення, технічного обслуговування та ремонту на місці.

Серія трубопроводів HDPE

Водопровідні труби з поліетилену високої щільності (HDPE) і труби для земснарядів можна постачати для допоміжних застосувань транспортування рідини в гірничодобувних і промислових проектах, які вимагають комбінованих закупівель.

Індивідуальна обробка

ЮФЕН може налаштувати ширину стрічки, товщину, діаметр отвору ковша, відстань між отворами, фіксовану довжину та функціональний склад гуми відповідно до креслень елеватора та умов експлуатації.

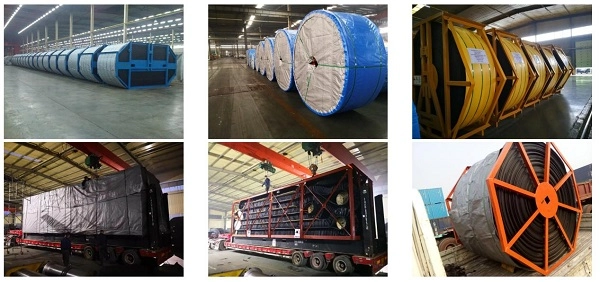

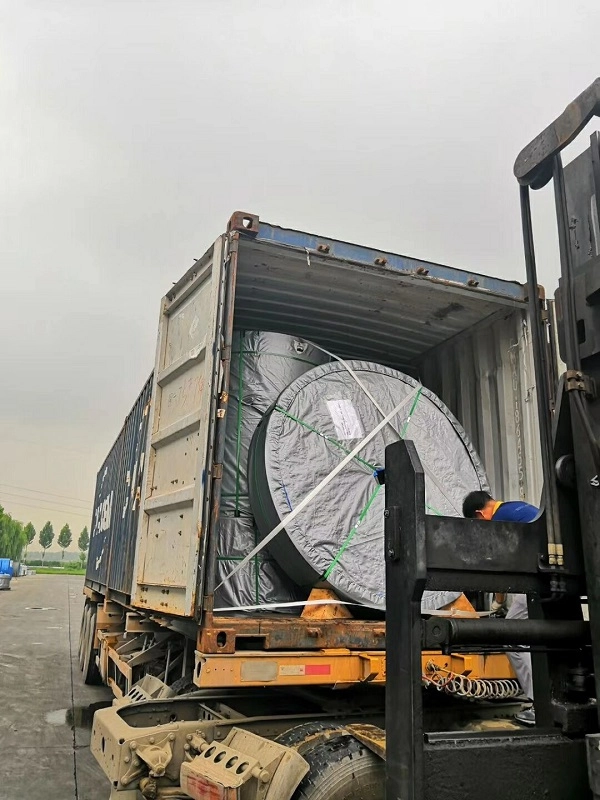

Упаковка та зберігання стрічки ліфта

Вузькі рулони

Елеваторні стрічки шириною приблизно 300–800 мм намотані на суцільні паперові сердечники та захищені водонепроникною пластиковою плівкою та тканим зовнішнім пакуванням.

Широкі рулони металокорду

Важкі металокордові елеваторні стрічки шириною приблизно від 1000 до 1600 мм можуть бути закріплені армованою сталевою стрічкою, захисним брезентом і важкими дерев’яними піддонами для транспортування контейнерів.

Попередньо перфоровані секції стрічки

Спеціально штамповані секції захищені окремою піною або прокладочними матеріалами, щоб зменшити деформацію та пошкодження навколо отворів для кріплення ковша під час транспортування.

Вимоги до зберігання

Стрічки слід зберігати горизонтально в сухому провітрюваному складському приміщенні з рекомендованою висотою штабелювання не більше 1,2 м. Слід уникати тривалого впливу прямих сонячних променів, дощової води та хімічних розчинників, щоб зменшити старіння гуми та псування матеріалу.

Як вибрати правильний гумовий ремінь підйому

Підтвердьте висоту та потужність ліфта

Загальна висота підйому та годинна пропускна здатність матеріалу є першими параметрами для вибору сорту туші. NN підходить для невеликих ліфтів, EP для багатьох застосувань середньої висоти, а металокорд для вищих навантажень на розтягування та надвисоких підйомних систем.

Підтвердьте вимоги до отвору для ковша

Укажіть діаметр отвору для кріплення ковша, відстань, кількість і розміри на кресленні, щоб шаблон перфорації стрічки можна було точно підібрати до системи ковша.

Підтвердьте матеріал і температуру

Тип матеріалу, розмір частинок, абразивність, вплив масла, хімічний контакт і температура визначають відповідний склад гумового покриття.

Перевірте розміри шківа та встановлення

Діаметри головного та хвостового шківів, ширину стрічки, розміри корпусу елеватора та механізм натягу слід розглядати разом, щоб забезпечити належну роботу стрічки та ефективність згинання.

Надішліть запит на гумовий ремінь ліфта

Щоб отримати точну пропозицію, укажіть тип каркаса, ширину стрічки, загальну висоту елеватора, розмір отвору ковша та відстань, тип матеріалу, робочу температуру, потужність транспортування, загальну кількість замовлення та порт призначення.

Технічні інженери YUFENG можуть оцінити відповідний сорт каркаса, товщину покриття, конфігурацію штампування ковша та функціональний склад гуми відповідно до повних умов експлуатації елеватора.
