Високоефективний опорний ролик для конвеєрних стрічкових систем

ЮФЕН Несучий направляючий ролик, також відомий як опорний ролик жолоба або направляючий конвеєр, є основним опорним компонентом, встановленим на верхній частині стрічкового конвеєра, що транспортує матеріал. Він підтримує завантажену конвеєрну стрічку, зберігає спроектований профіль жолоба, зменшує провисання стрічки та допомагає утримувати сипучі матеріали в центрі під час безперервного транспортування.

Несучий направляючий ролик зібраний із сталевої або поліетиленової роликової оболонки, суцільного вала, прецизійного підшипника з глибокими канавками та багатошарової системи ущільнення. YUFENG постачає вуглецеві сталеві, оцинковані, HDPE, PU відстаючі, самовирівнювальні та спіральні направляючі для гірничодобувної промисловості, цементу, портів, теплоенергетики, хімічних та інших транспортних засобів.

Доступні діаметри роликів включають 76, 89, 108, 114, 133, 168, 194 і 219 мм, причому довжина ролика, товщина стінки, конфігурація підшипників і обробка поверхні налаштовуються відповідно до креслень конвеєра та умов роботи.

Види за матеріалом оболонки

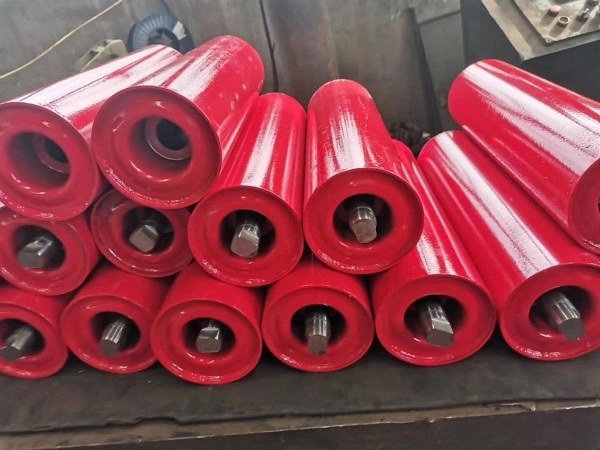

Натяжний ролик із вуглецевої сталі

Натяжні ролики з вуглецевої сталі забезпечують високу вантажопідйомність, міцність конструкції та стійкість до ударів для звичайних важких конвеєрних систем. Вони підходять для гірничодобувної промисловості, цементних заводів, теплових електростанцій, агрегатів та інших застосувань для транспортування сипучих матеріалів.

HDPE Carrying Idler

Натяжні ролики HDPE мають поліетиленову оболонку високої щільності, яка не іржавіє, як звичайні сталеві ролики. Вони забезпечують стійкість до вологи, сольових туманів і окремих кислотних або лужних середовищ, що робить їх придатними для прибережних портів, хімічних заводів і вологих відкритих шахт.

PU Відстаючий носій

Натяжні ролики з ПУ використовують еластичний зовнішній поліуретановий шар, щоб поглинати частину удару матеріалу в зонах високого падіння навантаження. Вони особливо підходять для секцій подачі дробарки, де великі або гострі матеріали можуть створювати концентрований удар по конвеєрній стрічці.

Тип ролика	Основна характеристика	Відповідні робочі умови
Натяжний ролик із вуглецевої сталі	Висока вантажопідйомність, сильна ударостійкість і стабільна вартість	Гірничодобувна промисловість, цементні заводи, теплова енергетика та важкі насипні перевезення
HDPE Carrying Idler	Не ржавіє, стійкий до кислот і лугів, має низький рівень шуму	Прибережні порти, хімічні заводи та вологе середовище з соляним туманом
PU Відстаючий носій	Еластичний зовнішній шар для поглинання ударів і захисту пояса	Секції подачі дробарки та секції гасіння з високим ударом

Конфігурації для різних секцій конвеєра

Напрямний ролик, що несуть жолоби

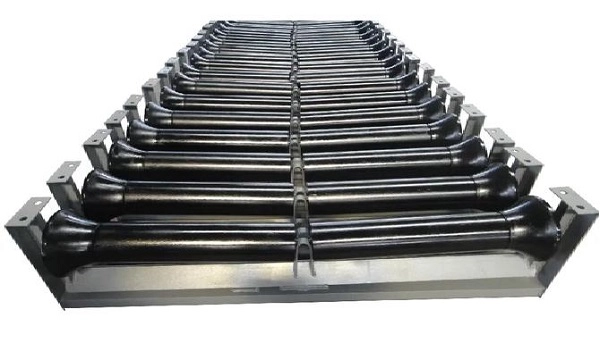

Конфігурація жолоба з трьома роликами є найбільш широко використовуваною конфігурацією несучого ролика для верхньої завантаженої секції стрічкового конвеєра. Доступні кути жолоба включають 30°, 35° та 45°, що дозволяє стрічкі утворювати глибший жолоб для транспортування та збільшувати його ефективну здатність утримувати матеріал.

ПУ відстаючий опорний опорний ролик

Поліуретанові буферні кільця обернуті навколо корпусу ролика, щоб зменшити удар, який створюється, коли великі кускові матеріали падають на конвеєр. Ролик зазвичай встановлюється навколо подачі дробарки та інших точок завантаження з високим падінням, щоб зменшити пошкодження конвеєрної стрічки.

Самоустановлюючий опорний ролик

Натяжний ролик, що самовирівнюється, оснащений вертикальними направляючими роликами, які допомагають коригувати відхилення стрічки під час роботи. Він використовується на конвеєрних лініях великої відстані, де відстеження стрічки є важливим для зменшення зносу країв, витоку матеріалу та нестабільного транспортування.

Оцинкований опорний ролик із захистом від іржі

Оболонка ролика одержує гарячеоцинковану поверхню для підвищення стійкості до вологи та атмосферної корозії. Ця конфігурація підходить для відкритих сховищ, відкритих систем зберігання матеріалів і транспортування, які піддаються впливу вологих умов.

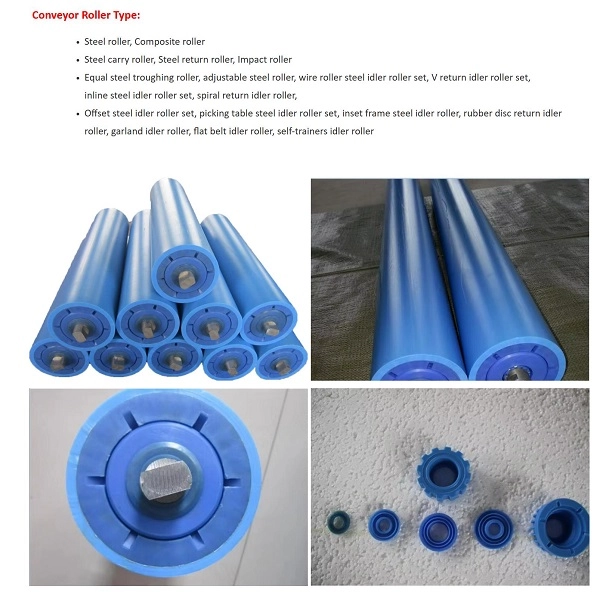

HDPE антикорозійний опорний ролик

Оболонка з ПНД забезпечує неметалеву поверхню, яка запобігає звичайній іржі на сталі та забезпечує стійкість до окремих корозійних середовищ. Він підходить для прибережних пристаней, хімічних заводів та інших місць, де соляні бризки або хімічний вплив можуть скоротити термін служби звичайних сталевих роликів.

Спіральний опорний валик проти прилипання

Спіральна поверхня має гвинтову опуклу структуру, щоб допомогти видалити липку глину, вологий пісок та інший матеріал, що прилип до конвеєрної стрічки. Ця конструкція допомагає зменшити накопичення матеріалу навколо валика та може знизити ризик блокування валика в умовах вологого транспортування.

Технічні характеристики

Діаметр ролика

ЮФЕН забезпечує стандартні зовнішні діаметри 76, 89, 108, 114, 133, 168, 194 і 219 мм. Відповідний діаметр слід вибирати відповідно до ширини стрічки, швидкості стрічки, навантаження та структури конвеєра.

Відповідна ширина конвеєрної стрічки

Діапазон несущих направляючих роликів можна поєднати з шириною конвеєрної стрічки приблизно 500–2400 мм. Довжину ролика та розміри валу можна налаштувати відповідно до рами конвеєра та опорного кронштейна.

Сумісність конвеєрної рами

Продукція YUFENG Carrying Idler Roller розроблена для сумісності зі звичайними конвеєрними рамами типу DTII, TD75 і CEMA. Перед масовим виробництвом точні розміри повинні бути підтверджені за наявним кресленням каркаса замовника.

Сумісність з поясом

Ролики можна поєднувати з конвеєрною стрічкою з тканини, конвеєрною стрічкою зі сталевого шнура, конвеєрною стрічкою з бічними стінками та трубчастою конвеєрною стрічкою відповідно до їхніх структурних вимог і ширини стрічки.

Матеріал і варіанти обробки поверхні

Матеріал оболонки ролика

Доступні матеріали корпусу включають вуглецеву сталь Q235, HDPE та нержавіючу сталь 304. Вуглецева сталь призначена для загального застосування у важких умовах, HDPE для чутливих до корозії середовищ, а нержавіюча сталь для застосувань, які вимагають підвищеної стійкості до корозії.

Обробка поверхні

Варіанти поверхні включають електростатичне порошкове покриття, гаряче цинкування та повне поліуретанове покриття. Відповідну обробку слід вибирати відповідно до вологості, корозії, ударів і характеристик матеріалу.

Конфігурація підшипника

ЮФЕН може постачати вітчизняні високоточні підшипники або імпортні підшипники з зазором SKF і FAG C3 відповідно до експлуатаційних вимог і специфікації проекту.

Ущільнювальна структура

Подвійні або потрійні композитні ущільнювальні конструкції можна сконфігурувати за допомогою багатоканальних нейлонових лабіринтових ущільнень і гумових контактних ущільнень для обмеження проникнення пилу та води в порожнину підшипника.

Особливі умови праці

Спеціальні конфігурації, такі як вогнестійкі та антистатичні опорні ролики для підземних гірничих робіт або стійкі до низьких температур ролики для північних відкритих шахт, можуть обговорюватися відповідно до заявки.

Допоміжні аксесуари

Відповідно до розмірів ролика та конструкції рами конвеєра можна постачати відповідні кронштейни для перенесення та опорні рами конвеєра.

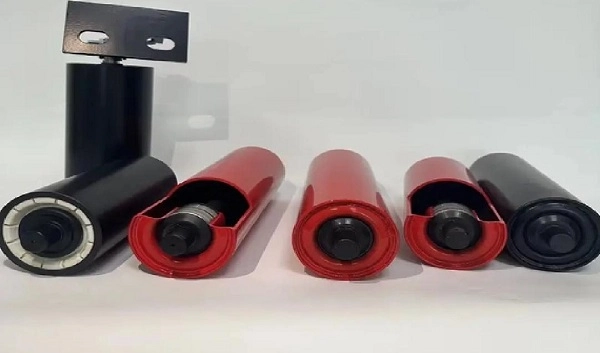

Структура та сировина

Роликова оболонка

Стандартні сталеві ролики використовують високочастотну сталеву трубу Q235 ERW, тоді як версії HDPE використовують первинний матеріал HDPE. Розміри корпусу та товщину стінки можна регулювати відповідно до необхідного навантаження та довжини ролика.

Вал ролика

На валу ролика використовується суцільна кругла холоднотягнута сталь 45#, що забезпечує стійкість до вигину під безперервним радіальним і осьовим навантаженням. Діаметр валу та конфігурацію кінця можна підібрати до опорного кронштейна.

Підшипник

Для обертового вузла використовуються шарикопідшипники із зазором C3. Вибір підшипника впливає на опір ходу, підвищення температури, термін служби та придатність для безперервної роботи конвеєра.

Ущільнювальні компоненти

У системі ущільнення використовуються високоміцні нейлонові лабіринтові компоненти разом із стійкими до погодних умов ущільнювальними кільцями з нітрилової гуми. Багатоступенева конструкція сприяє зменшенню забруднення порожнини підшипника пилом і водою.

Вхідна перевірка матеріалів

Перед складанням із сталевих труб, валів і підшипників відбираються зразки та перевіряються відповідні вимоги до розмірів і продуктивності. Матеріали, які не відповідають критеріям заводської перевірки, не випускаються у виробництво.

Продуктивність

Несучі направляючі працюють безперервно під час роботи конвеєра, тому опір обертанню, концентричність, захист підшипників і статична навантажувальна здатність є важливими показниками для вибору ролика. YUFENG контролює точність обробки та складання для підтримки стабільної продуктивності.

Елемент продуктивності	Стандартні вимоги	Тестовий стандарт
Коефіцієнт опору обертанню	≤0,008	ISO 15365
Рівень захисту від пилу та води	IP65	Тестовий стандарт IP
Номінальний термін служби при навантаженні	≥30 000 робочих годин	Заводський тест на прискорене старіння
Концентричність оболонки ролика	≤0,5 мм	Тест циферблатного індикатора
Підшипник Anti-Aging Тривалість	Випробування на високотемпературне старіння ≥500 год	Внутрішній лабораторний тест
Осьова статична несуча здатність	1,5-кратне номінальне навантаження без деформації	Випробування статичним тиском

Фактичний термін служби та продуктивність навантаження залежать від діаметра ролика, товщини корпусу, конфігурації підшипника, швидкості стрічки, навантаження матеріалу, робочого середовища та умов обслуговування.

Стандарти якості

Стандарти конвеєрної промисловості

Ролики YUFENG виробляються відповідно до вимог CEMA, GB/T 10595 та ISO 15365 до конвеєрного обладнання та характеристик роликів.

Вимоги щодо безпеки та експорту

Відповідні конфігурації роликів підземних шахт можна постачати відповідно до відповідних вимог безпеки вугільних шахт. Експортні замовлення можуть супроводжуватися відповідною інспекційною документацією CE та SGS відповідно до вибраного продукту та ринку призначення.

Документація з якості

Доступна документація може включати сертифікат управління якістю ISO9001, експортну документацію CE, звіти про перевірку сировини SGS, документацію про перевірку безпеки вугільних шахт, а також звіти про заводський опір обертанню та термін служби.

Встановлення та перенесення Заміна направляючого ролика

Установка нової конвеєрної рами

Несучий опорний кронштейн спочатку кріпиться до рами конвеєра відповідно до проектної відстані. Обидва кінці вала ролика вирівнюються з отворами для кріплення кронштейна та закріплюються спеціальними штифтами або болтами, після чого виконується ручна перевірка обертання для підтвердження плавності ходу.

Заміна зношеного переносного ролика

Перед обслуговуванням конвеєр слід зупинити та відключити від джерела живлення. Після зняття елементів фіксації валу можна зняти пошкоджений несучий ролик і замінити його новим роликом. Перед повторним запуском конвеєра необхідно перевірити обертання та вирівнювання стрічки.

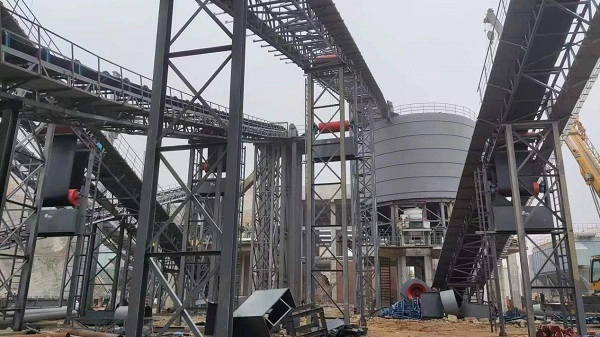

Положення холостого ходу, що саморегулюється

На магістральних конвеєрних лініях можна встановлювати саморегулюючі несучі направляючі з відповідними інтервалами, приблизно 80–100 м відповідно до конфігурації та умов експлуатації.

Ударне розташування направляючого колеса

Для точок подачі дробарки можна розташувати приблизно від трьох до п’яти груп натяжних роликів із поліуретановою опорою в межах приблизно 5 м від точки заглушки для розподілу удару матеріалу та захисту конвеєрної стрічки.

Відповідні продукти конвеєрної системи

Серія конвеєрної стрічки

ЮФЕН може постачати тканинну конвеєрну стрічку, конвеєрну стрічку зі сталевого шнура, бокову конвеєрну стрічку, трубчасту конвеєрну стрічку, візерункову конвеєрну стрічку та грубу верхню конвеєрну стрічку для різних застосувань для транспортування сипучих матеріалів.

Роликові аксесуари

Допоміжні продукти включають жолоби, ударні, самовирівнювальні та зворотні кронштейни, опорні стійки та інші роликові монтажні компоненти.

Гумові аксесуари

Для монтажу та обслуговування конвеєрів доступні зносостійкі гумові листи, гума для конвеєрних плінтусів, клеї для ремонту вулканізації та набори латок.

Серія трубопроводів HDPE

Водопровідна труба HDPE і дренажна труба HDPE можуть поставлятися для допоміжного транспортування рідини в гірничодобувних і промислових проектах.

Індивідуальна обробка

Діаметр ролика, товщина стінки корпусу, розміри валу, ущільнювальна структура та інші параметри можуть бути відрегульовані відповідно до креслень замовника та конкретних умов експлуатації.

Упаковка та зберігання

Ролики малого діаметра

Натяжні колеса діаметром 76, 89 і 108 мм можуть бути пов’язані сталевим дротом, захищені пластиковими ковпачками на обох кінцях валів і упаковані в міцні дерев’яні ящики для міжнародного транспортування.

Ролики великого діаметру

Важкі натяжні колеса 168, 194 і 219 мм можна розмістити на дерев'яних піддонах, обернути захисною поліетиленовою плівкою та закріпити для транспортування в контейнері.

Натяжні ролики HDPE

Ролики HDPE можна відокремити амортизуючими матеріалами, щоб зменшити зіткнення поверхні, подряпини та деформацію під час завантаження та розвантаження.

Умови зберігання

Ролики слід зберігати горизонтально на піддонах з рекомендованою висотою штабелювання не більше 1,2 м. Для зберігання на відкритому повітрі слід використовувати водонепроникне покриття, і слід уникати тривалого впливу дощової води.

Як вибрати правильний направляючий ролик для перенесення

Ширина конвеєрної стрічки

Надайте ширину конвеєрної стрічки та наявні розміри рами, щоб можна було підтвердити відповідну довжину ролика, розміри валу та конфігурацію кронштейна.

Діаметр і тип ролика

Виберіть зовнішній діаметр і структуру відповідно до швидкості стрічки, навантаження матеріалу, секції транспортування та умов удару. Жолобові, ударні та саморегулюючі несучі направляючі мають різні функції в конвеєрній системі.

Робоче середовище

Надайте інформацію про вологість, сольовий туман, вплив хімічних речовин, використання поза приміщенням, температуру та характеристики матеріалу. Це визначає, чи є більш доцільною затримка з вуглецевої сталі, оцинкованої сталі, HDPE, нержавіючої сталі або поліуретану.

Розмір шматка матеріалу та вплив

Для великих або гострих сипких матеріалів можуть знадобитися натяжні ролики з поліуретановою затримкою для транспортування навколо точок завантаження, тоді як для транспортування звичайних матеріалів можна використовувати стандартні направляючі з вуглецевої сталі.

Запит на пропозицію опорного ролика

Необхідні технічні параметри

Щоб отримати точну заводську пропозицію, надайте відповідну ширину конвеєрної стрічки, зовнішній діаметр ролика, тип несучого направляючого ролика, робоче середовище, характеристики матеріалу, загальну кількість замовлення та порт призначення.

Технічні інженери YUFENG можуть оцінити відповідний діаметр ролика, матеріал оболонки, підшипник, ущільнювальну структуру та опорний кронштейн відповідно до вимог конвеєрної системи.
