Пряме постачання заводу Impact Idler Roller для конвеєрних систем у шахтах і кар’єрах

ЮФЕН Ударний направляючий ролик, також відомий як буферний направляючий ролик або амортизуючий конвеєрний ролик, встановлюється в точках подачі та заглушки стрічкових конвеєрів для поглинання удару, який створюється, коли сипучі матеріали падають на конвеєрну стрічку. Коток поєднує сталеву або поліетиленову оболонку з еластичною гумою або поліуретановими буферними компонентами для розподілу сил удару та зменшення концентрованого навантаження на конвеєрну стрічку та опорну конструкцію.

ЮФЕН постачає сегментовані гумові кільця, інтегровані поліуретанові відставання, HDPE, ударні жолоби, оцинковані та вогнестійкі антистатичні опори для гірничодобувних, цементних, заповнювальних, портових, хімічних та вугільних систем транспортування. Діаметр ролика, буферний матеріал, товщина гумового кільця, твердість, ущільнювальна структура та конфігурація підшипника можуть бути обрані відповідно до ширини стрічки, розміру шматка матеріалу, висоти падіння та робочого середовища.

Типи за структурою буфера

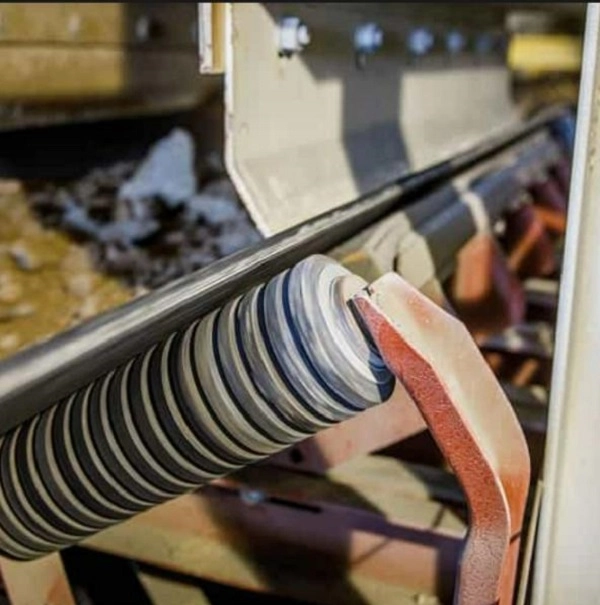

Ударний ролик із сегментованим гумовим кільцем

Сегментований натяжний ролик із гумовим кільцем складається з кількох незалежних еластичних гумових кілець, розташованих навколо корпусу ролика. Конструкція з окремими кільцями дозволяє замінити окреме пошкоджене кільце без обов’язкової заміни всього ролика, що робить його придатним для загальних шахт, кар’єрів і станцій завантаження із середнім ударом.

Інтегрований PU відстаючий ударний натяжний ролик

В інтегрованому поліуретановому ударному ролику використовується суцільний поліуретановий буферний шар навколо ролика. Цільна конструкція зменшує зміщення кільця та забезпечує зносостійкість для застосувань, пов’язаних із великими шматками матеріалу, більшою висотою падіння та повторюваними сильними ударами.

HDPE Shell Impact Idler

Напрямний ролик HDPE використовує пластикову оболонку ролика з відповідною буферною структурою для корозійних середовищ. Його неметалева поверхня запобігає звичайній іржі на сталі, і її можна розглядати для прибережних портів, хімічних заводів та інших вантажних зон, які піддаються впливу соляного туману або вологи.

Тип ролика	Основна характеристика	Відповідні робочі умови
Ударний ролик із сегментованим гумовим кільцем	Висока амортизація та змінні окремі кільця	Загальні шахтно-кар'єрні навантажувальні пункти середньої потужності
Інтегрований PU відстаючий ударний натяжний ролик	Зносостійкий цільний буферний шар зі стабільним розташуванням	Зони завантаження важких кускових матеріалів
HDPE Shell Impact Idler	Не ржавіє та стійкий до окремих корозійних середовищ	Прибережні порти та зони завантаження хімічних заводів

Конфігурації для різних секцій конвеєра

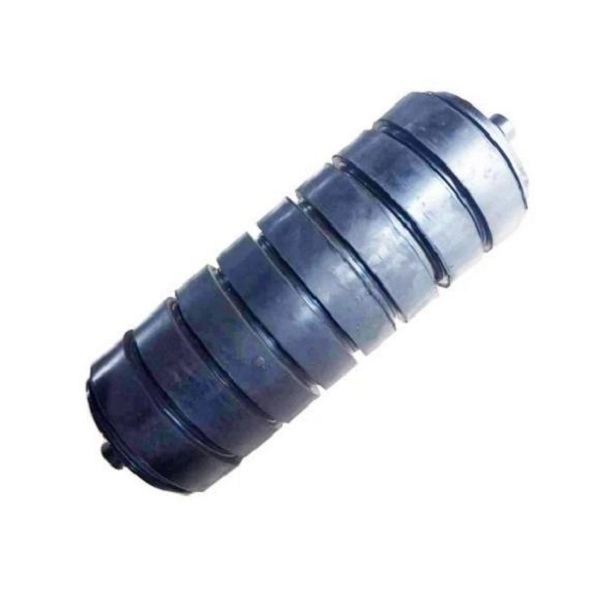

Ударний направляючий ролик із сегментованим гумовим кільцем

Кілька незалежних гумових кілець забезпечують розподілену еластичну амортизацію в точці навантаження. Коли кільце пошкоджується або зношується, структура змінного кільця може спростити технічне обслуговування порівняно із заміною повного вузла ролика.

Інтегрований ПУ відстаючий ударний направляючий ролик

Безперервний зовнішній шар ПУ забезпечує рівномірну поверхню, що буферизує удари, і підходить для великих кускових матеріалів, які створюють повторюваний концентрований удар. Його цільна конструкція дозволяє уникнути бічного руху, яке може виникнути з окремими кільцями.

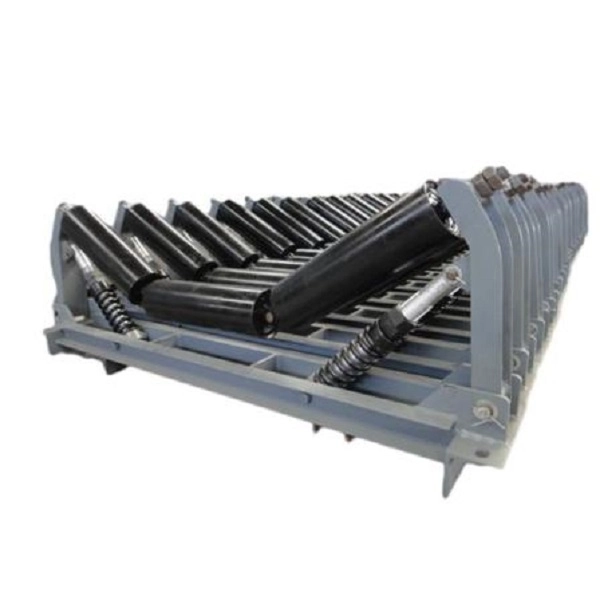

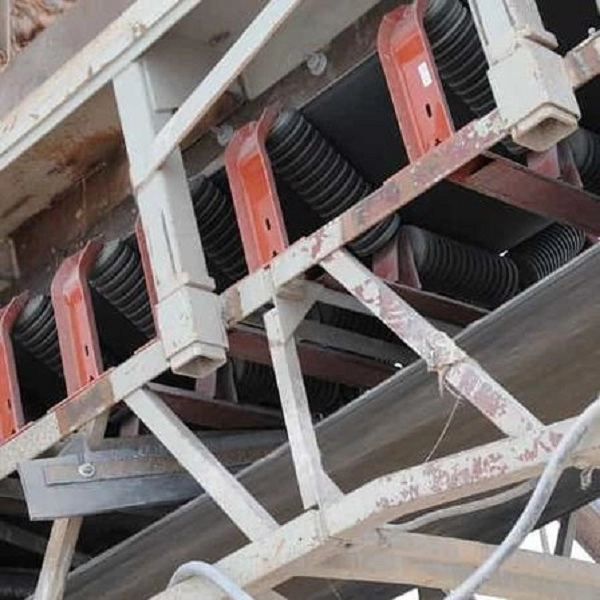

Трубка Impact Idler Group

30°, 35° або 45° 3-роликова система удару жолоба збільшує опорну площу стрічки, одночасно розподіляючи удар матеріалу між кількома положеннями роликів. Він підходить для широких і важких конвеєрних стрічок, що перевозять великі обсяги сипучих матеріалів.

Гарячеоцинкований ударний ролик

Оцинкована сталева поверхня забезпечує додатковий захист від корозії для зовнішніх і вологих місць завантаження. Його можна використовувати на відкритих фермах, агрегатних заводах та в інших місцях, де коток піддається впливу атмосферної вологи.

HDPE антикорозійний опорний ролик

Оболонка з HDPE усуває іржу на металевій поверхні, і її можна вибрати там, де сольові бризки, вологість або певні хімічні середовища можуть впливати на звичайні сталеві ролики. Він підходить для прибережних пристаней і станцій завантаження хімічних матеріалів.

Вогнестійкий антистатичний натяжний ролик

Ця конфігурація поєднує провідний буферний матеріал із вогнезахисними властивостями для відповідних підземних зон завантаження вугільних шахт. Конкретний ролик і опорну систему слід вибирати відповідно до застосовних вимог безпеки шахти.

Технічні характеристики

Діаметр ролика

ЮФЕН пропонує стандартні зовнішні діаметри ударних натяжних роликів 76, 89, 108, 114, 133, 168, 194 і 219 мм. При виборі діаметра слід враховувати ширину стрічки, швидкість стрічки, ударне навантаження та конструкцію рами конвеєра.

Відповідна ширина конвеєрної стрічки

Серію роликів можна поєднати з конвеєрною стрічкою шириною приблизно 500–2400 мм. Довжину ролика, розміри валу та розташування буфера можна налаштувати відповідно до конструкції конвеєра.

Товщина та твердість буферного кільця

Товщину та твердість гумових або поліуретанових буферних компонентів можна регулювати відповідно до розміру шматка матеріалу, висоти падіння та очікуваної інтенсивності удару.

Сумісність конвеєрної рами

ЮФЕН Impact Idler Rollers можна налаштувати для конвеєрних рам типу DTII, TD75 і CEMA. Існуючі креслення рами або розміри ролика можуть бути надані для заміни та відповідності проекту.

Поглинання ударів і дизайн ролика

Еластичний буферний шар

Гумовий або поліуретановий буферний шар забезпечує пружну деформацію при падінні сипкого матеріалу на стрічку, зменшуючи пряму передачу енергії удару на каркас стрічки та опорну конструкцію.

Розподілена підтримка впливу

Використання кількох ударних роликів по всій зоні навантаження розподіляє силу удару замість того, щоб концентрувати все навантаження в одній точці. Кількість і відстань між роликами слід визначати відповідно до ваги матеріалу, висоти падіння та конструкції конвеєра.

Концентричність ролика

Точна механічна обробка труби та вала допомагає підтримувати стабільне обертання ролика під великим навантаженням. YUFENG визначає концентричність оболонки ролика ≤0,5 мм для стандартної конфігурації, на яку посилається.

Захист підшипників

Багатоступеневі лабіринтові та гумові контактні ущільнювальні системи допомагають захистити порожнину підшипника від пилу, води та забруднення матеріалом під час роботи на станціях масового завантаження.

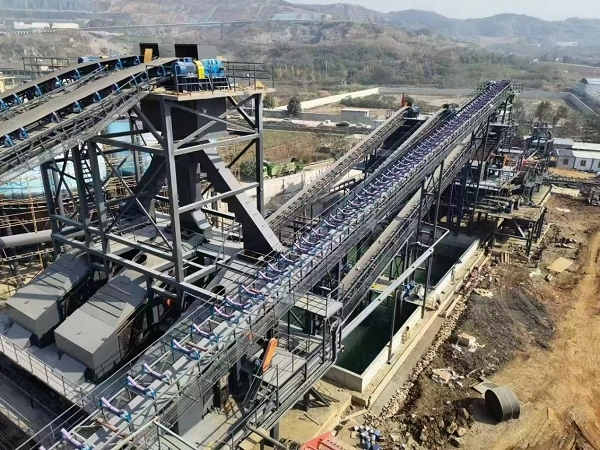

Параметри налаштування

Буферний матеріал

ЮФЕН пропонує буферні кільця з натурального каучуку, інтегральні поліуретанові шари та конфігурації на основі HDPE відповідно до вимог до удару, зносу та корозії.

Матеріал оболонки ролика

Доступні варіанти корпусу з вуглецевої сталі Q235 і нержавіючої сталі 304. Для чутливих до корозії середовищ також можна вибрати конфігурації оболонки з HDPE.

Обробка поверхні

Електростатичне покриття та гаряче цинкування доступні для оболонок сталевих роликів, тоді як зовнішні конструкції з поліуретану або гуми можуть поставлятися відповідно до обраної конфігурації удару.

Система ущільнення

Подвійні або потрійні композитні нейлонові лабіринтові ущільнювальні конструкції можуть бути налаштовані з гумовими контактними ущільненнями для покращення захисту від пилу та води навколо підшипникового вузла.

Конфігурація підшипника

Вітчизняні високоточні підшипники або імпортні підшипники SKF/FAG із зазором C3 можна вибрати відповідно до вимог постійної експлуатації та специфікацій замовника.

Спеціальна конфігурація середовища

Стійкі до низьких температур або вогнестійкі антистатичні буферні матеріали можуть бути призначені для застосування в холодній зоні та підземних шахтах відповідно до необхідних умов роботи.

Матеріали та контроль якості

Роликова оболонка

У стандартних сталевих ударних роликах використовується високочастотна сталева труба Q235 ERW, а в моделях HDPE використовується первинний матеріал HDPE. Розміри корпусу та товщина стінки можуть бути узгоджені з заданим ударним навантаженням.

Вал ролика

У стандартній конфігурації вала використовується холоднотягнута суцільна кругла сталь 45#, що забезпечує стійкість до вигину при повторюваних ударах і радіальних навантаженнях.

Буферний матеріал

Високоеластичний натуральний каучук або зносостійкий поліуретан вибирається відповідно до необхідних характеристик поглинання ударів і стирання.

Підшипник

Шарикопідшипники із зазором C3 з глибокими канавками забезпечують опору, що обертається, для роликового вузла. Вибір підшипника впливає на опір ходу, виділення тепла та термін служби.

Ущільнювальні компоненти

Для захисту порожнини підшипника від пилу та вологи використовуються нейлонові лабіринтові кільця високої міцності та стійкі до погодних умов ущільнення з нітрилової гуми.

Вхідна перевірка матеріалів

Сталеві труби, вали, підшипники та буферні матеріали відбираються на придатні властивості обертання, розмірів, старіння та удару перед входом у складальний цех.

Показники ефективності

Елемент продуктивності	Стандартні вимоги	Тестовий стандарт
Коефіцієнт опору обертанню	≤0,008	ISO 15365
Рівень захисту від пилу та води	IP65	Тестовий стандарт IP
Номінальний термін служби при навантаженні	≥30 000 робочих годин	Заводський тест на прискорене старіння
Концентричність оболонки ролика	≤0,5 мм	Тест циферблатного індикатора
Гумове буферне кільце втрати від стирання	≤1,0 см³/1,61 км	ISO 4649
Підшипник Anti-Aging Time	Випробування на високотемпературне старіння ≥500 год	Внутрішній лабораторний тест

Фактичне поглинання ударів, термін служби та вантажопідйомність залежать від діаметра ролика, буферного матеріалу, твердості, ширини стрічки, розміру шматка матеріалу, висоти падіння, швидкості транспортування та робочого середовища.

Встановлення та заміна

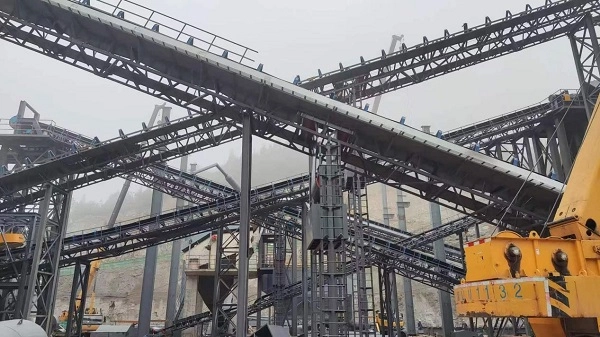

Встановлення нової рами годівниці

Ударна опорна рама натяжного колеса фіксується в призначеному глухому положенні. Обидва кінці валу ролика вирівняні з опорними кронштейнами та зафіксовані зазначеними штифтами або болтами. Повна група повинна вільно обертатися перед тим, як конвеєр буде введено в роботу.

Розташування групи натяжних роликів

Для точок подачі дробарки з високим падінням приблизно від трьох до п’яти груп ударних натяжних роликів можна розташувати в межах приблизно 5 м від зони завантаження для розподілу концентрованого удару матеріалу. Точне розташування слід визначати відповідно до конструкції конвеєра.

Заміна буферного кільця

Для сегментованих конфігурацій гумового кільця пошкоджене окреме буферне кільце можна замінити, якщо це дозволяє структура ролика. Якщо труба ролика, вал або підшипник пошкоджені, весь вузол ролика слід замінити.

Безпека під час заміни

Конвеєр необхідно зупинити та відключити від джерела живлення перед технічним обслуговуванням опорного ролика. Після встановлення слід перевірити обертання ролика, фіксацію вала та центрування ременя перед повторним запуском обладнання.

Заявки за станом завантаження

Точки живлення дробарки

Ударні натяжні колеса зазвичай встановлюються під точками розвантаження дробарки, де великі камені або руда можуть падати зі значної висоти та створювати концентрований удар по конвеєрній стрічці.

Добування корисних копалин

Сегментовані гумові та поліуретанові ударні ролики можна вибрати для систем транспортування руди, заповнювачів і каменю відповідно до розміру шматка матеріалу, висоти завантаження та потужності конвеєра.

Заводи цементу та щебеню

Групи ударних роликів можуть підтримувати секції конвеєра, які приймають вапняк, клінкер, гравій та інші сипкі матеріали від дробильного або сортувального обладнання.

Прибережні та хімічні зони навантаження

Ударні ролики з ПНД можна розглядати, якщо сольовий бризок, вологість або окремі хімічні середовища створюють ризик корозії для звичайних сталевих компонентів.

Underground Mining

Для підземних точок завантаження, де конвеєрна система повинна відповідати відповідним вимогам безпеки шахт, можна поставити відповідні вогнестійкі та антистатичні конфігурації натяжних роликів.

Стандарти та документація з якості

Стандарти конвеєрної промисловості

Ролики YUFENG Impact Idler Rollers виготовляються відповідно до вимог CEMA, GB/T10595 та ISO15365 до конвеєрного обладнання та характеристик роликів.

Вимоги безпеки

Ролики для підземних шахт можна конфігурувати відповідно до вимог безпеки вугільних шахт. Відповідна сертифікація залежить від конкретної структури продукту та вимог проекту.

Експортна документація

Доступна документація може включати сертифікат управління якістю ISO9001, експортну документацію CE, звіти про перевірку сировини SGS, документи про перевірку безпеки вугільних шахт, а також звіти про заводські випробування ударостійкості та терміну служби відповідно до конфігурації продукту.

Відповідні продукти конвеєрної системи

Серія конвеєрної стрічки

ЮФЕН може постачати тканинну конвеєрну стрічку, конвеєрну стрічку зі сталевого шнура, бокову конвеєрну стрічку, трубчасту конвеєрну стрічку, візерункову конвеєрну стрічку та грубу верхню конвеєрну стрічку для повних систем транспортування сипучих матеріалів.

Інші конвеєрні ролики

До опорних роликів належать направляючі ролики, що несуть жолоби, направляючі ролики, що повертаються, направляючі ролики, що самовирівнюються, і відповідні опорні кронштейни для різних секцій конвеєра.

Гумові аксесуари

Зносостійкі гумові листи, гума для конвеєрних плінтусів, клеї для ремонту вулканізації та набори латок можуть поставлятися для встановлення та обслуговування.

Серія трубопроводів HDPE

Водопровідна труба HDPE і драга труба HDPE можуть постачатися для допоміжного транспортування води та шламу в гірничодобувних і промислових проектах.

Індивідуальна обробка

Діаметр ролика, товщина стінки оболонки, твердість буфера, розміри гумового кільця та ущільнювальна структура можуть бути відрегульовані відповідно до робочих креслень замовника та умов удару.

Упаковка та зберігання

Ударні ролики малого діаметра

Ударні ролики діаметром 76, 89 і 108 мм можуть комплектуватися сталевим дротом, оснащуватися захисними ковпачками на обох кінцях валів і упаковуватися в міцні дерев’яні ящики для транспортування.

Великі ударні ролики

Ударні ролики 168, 194 і 219 мм можна розташувати на дерев'яних піддонах, захищених поліетиленовою плівкою та закріплених, щоб зменшити пошкодження поверхні та переміщення під час транспортування контейнерів.

HDPE ударні направляючі

Ударні ролики HDPE можна відокремити піною або іншими прокладочними матеріалами, щоб запобігти зіткненню та пошкодженню поверхні під час завантаження та розвантаження.

Вимоги до зберігання

Ударні ролики слід зберігати горизонтально на піддонах з висотою штабелювання не більше 1,2 м. Гумові та ПУ буферні компоненти слід захищати від тривалого прямого сонячного світла, високих температур, дощової води та інших умов, які можуть прискорити старіння матеріалу.

Як вибрати правильний опорний ролик

Висота падіння матеріалу

Висота падіння матеріалу є важливим параметром, оскільки більша відстань падіння створює більшу енергію удару. Буферний матеріал і розташування ударних роликів слід вибирати відповідно до фактичної висоти завантаження.

Розмір шматка матеріалу

Великі та гострі грудкові матеріали вимагають більшого поглинання ударів і можуть краще підходити для ударних конструкцій з ПУ або армованої гуми, ніж стандартні ролики.

Ширина конвеєрної стрічки

Укажіть ширину конвеєрної стрічки та наявні розміри рами, щоб можна було правильно підібрати довжину ролика, діаметр, конфігурацію вала та опорну конструкцію.

Робоче середовище

Вибираючи вуглецеву сталь, оцинковану сталь, нержавіючу сталь, HDPE або спеціальні буферні матеріали, слід враховувати вологість, сольовий туман, хімічний вплив, установку на вулиці та температуру.

Необхідний метод обслуговування

Можна розглянути конструкції сегментованих гумових кілець, якщо перевагу надають змінним буферним кільцям, у той час як конфігурації з інтегральним ПУ можуть бути більш прийнятними, коли потрібен безперервний зносостійкий зовнішній шар.

Запит на пропозицію опорного ролика Impact

Необхідні технічні параметри

Щоб отримати точну заводську цінову пропозицію, надайте відповідну ширину конвеєрної стрічки, зовнішній діаметр ролика, тип опорного ролика, висоту падіння матеріалу, розмір шматка матеріалу, робоче середовище, загальну кількість замовлення та цільовий порт доставки.

Технічні інженери YUFENG можуть оцінити відповідний діаметр ролика, матеріал оболонки, буферну структуру, підшипник, систему ущільнення та опорну раму відповідно до умов навантаження.

Глобальна контактна інформація ЮФЕН

Електронна пошта

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Адреса заводу

Селище Сягоу, ETDZ, Циндао, Шаньдун, Китай

View as

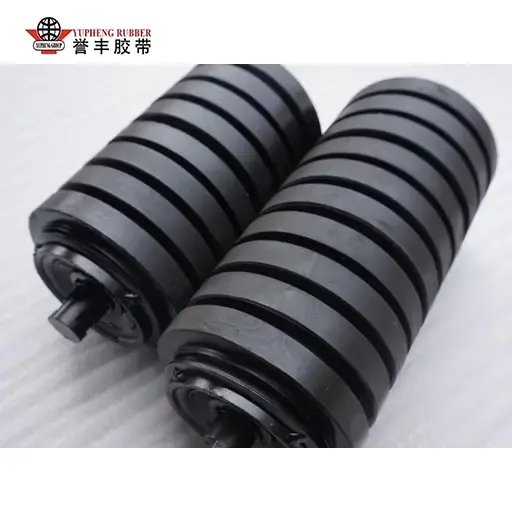

Гумове кільце Ударний направляючий ролик

Захищаючи конвеєрні стрічки від ударів важких матеріалів, YUFENG Rubber Ring Impact Idler Roller використовує сегментовані еластичні гумові кільця для поглинання ударів і більш рівномірного розподілу тиску в зоні завантаження. Його тришарове лабіринтове ущільнення допомагає захистити підшипники від пилу та води, а надійна робота від -30°C до +80°C робить його придатним для вугільних, кар’єрних, цементних, енергетичних і портових конвеєрів, що транспортують сипучі матеріали з великою висотою падіння.

Дивитись більше >> Надіслати запит >>

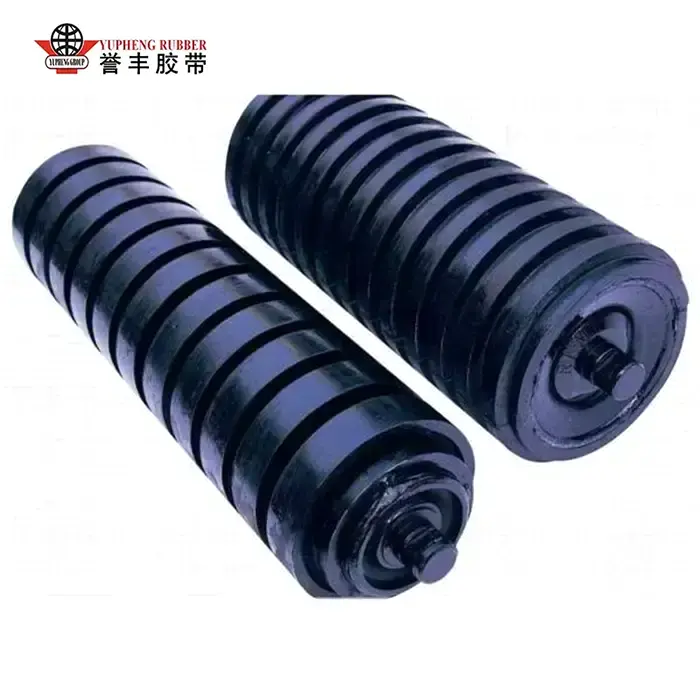

Надміцний ударний направляючий ролик
