Індивідуальний візерунковий конвеєр для ефективного транспортування сипучих матеріалів

ЮФЕН Конвеєрна стрічка з малюнком, також відома як шевронна або ялинкова конвеєрна стрічка, — це гумова конвеєрна стрічка, розроблена з формованими візерунками на робочій поверхні для покращення зчеплення під час похилого транспортування матеріалу. Він складається з тканинного каркаса EP або NN, гумового покриття та інтегрованого рельєфного шару візерунка, які скріплені високотемпературною вулканізацією.

У порівнянні з гладкими конвеєрними стрічками, візерункова поверхня збільшує тертя між стрічкою та транспортованим матеріалом, допомагаючи зменшити ковзання матеріалу та відкат на похилих конвеєрних лініях. Різні структури візерунка, висоти та конфігурації каркаса можна вибрати відповідно до кута транспортування, розміру матеріалу, ширини стрічки та робочого середовища.

ЮФЕН виробляє візерункові ремені з каркасами з чистої гуми та високоміцної тканини EP/NN. Асортимент продукції охоплює загальні зносостійкі, вогнестійкі, високотемпературні, маслостійкі та низькотемпературні моделі для кар’єрів, гірничої промисловості, цементу, заповнювачів, логістики та інших застосувань для транспортування сипучих матеріалів.

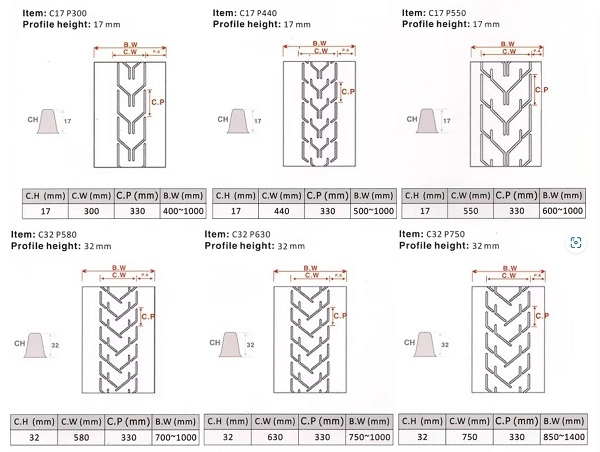

Які основні типи?

Візерункові конвеєрні стрічки в основному класифікуються відповідно до формованої структури поверхні. Різні візерунки забезпечують різні рівні зчеплення, ефективність очищення та придатність для кутів транспортування.

Закритий шевронний пояс

Закритий шевронний візерунок забезпечує суцільну рельєфну поверхню з міцним зчепленням з матеріалом. Він підходить для транспортування кускової руди, каменю, заповнювачів та інших сипучих матеріалів на крутих похилих ділянках з кутами транспортування приблизно до 40° залежно від характеристик матеріалу та конструкції конвеєра.

Відкрийте клиновий ремінь

Відкритий V-подібний малюнок забезпечує помірне протиковзання, залишаючи більше простору між піднятими секціями для вивантаження матеріалу та очищення. Він підходить для зерна, піску та дрібнозернистих матеріалів на конвеєрних лініях з нахилом приблизно 15°–30°.

Грубий пояс із крапками

Пунктирна поверхня складається з невеликих рельєфних гумових точок, які забезпечують м’яке тертя, не створюючи надмірного утримання матеріалу. В основному використовується для транспортування картонних коробок, мішків, упакованих товарів і зерна на конвеєрних лініях з низьким кутом приблизно нижче 15°.

Діамантовий хрестовий пояс

Ромбовий хрестоподібний малюнок забезпечує збалансоване поверхневе тертя та бічну стабільність матеріалу. Його відносно відкрита структура також полегшує очищення поверхні, що робить його придатним для логістичного сортування, транспортування продукції легкої промисловості та готової продукції.

Як вибір моделі впливає на продуктивність конвеєра?

Основними факторами вибору є кут транспортування, характеристики матеріалу, висота малюнка та необхідне поверхневе тертя. Високий або більш безперервний малюнок зазвичай забезпечує міцніше зчеплення, тоді як відкритий або низькопрофільний малюнок може запропонувати легше очищення та менше утримання матеріалу.

Тип візерунка	Основна характеристика	Відповідні робочі умови
Закритий шеврон	Високе зчеплення та міцне утримання матеріалу	Кускова руда, камінь і заповнювач крутим транспортуванням
Відкрийте візерунок V	Помірний захист від ковзання та легше розряджання	Зерно, пісок і сипучі матеріали
Пунктирна грубий візерунок	Легке тертя і відносно легке очищення	Картонні коробки, пакети та упаковані товари
Алмазний хрест візерунок	Збалансоване тертя та поперечна стійкість	Логістика та товари легкої промисловості

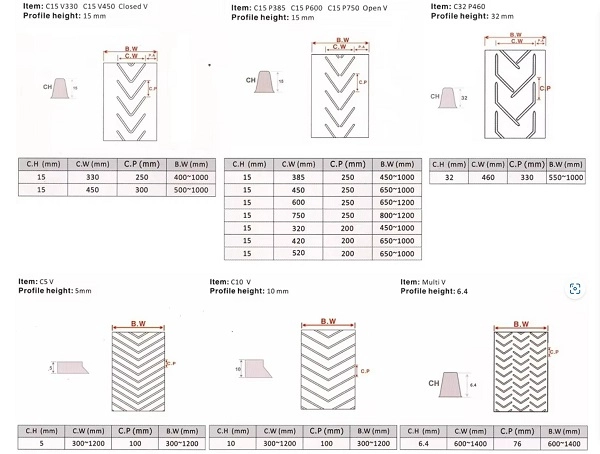

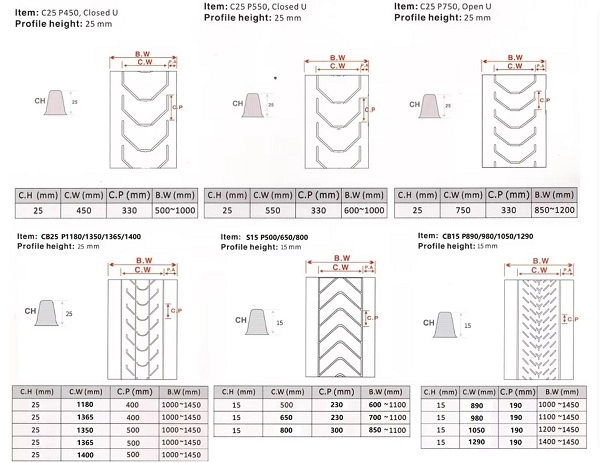

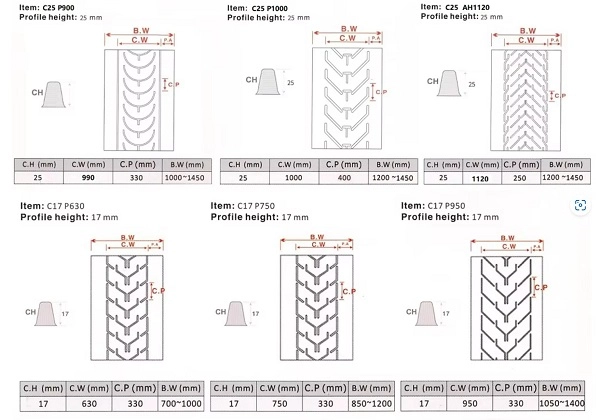

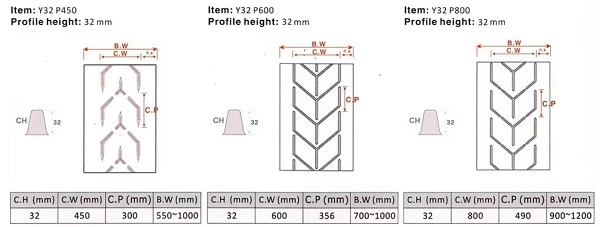

Які розміри та технічні характеристики надає YUFENG?

ЮФЕН постачає візерункові конвеєрні стрічки з різною міцністю каркаса, шириною та висотою малюнка, щоб відповідати різним структурам конвеєрів. Стандартні опції включають тканинні каркаси EP100–EP1000 і NN100–NN800, ширину стрічки від 300 мм до 2400 мм, висоту малюнка 6 мм, 16 мм, 25 мм і 32 мм.

Специфікація	Доступний діапазон
Тканина Каркас	EP100–EP1000 / NN100–NN800
Ширина пояса	300–2400 мм
Висота візерунка	6 / 16 / 25 / 32 мм
Поверхневий візерунок	Chevron / V / Dot / Diamond / Custom
Функціональна гума	Знос / Вогнестійкий / Висока температура / Масло / Холодостійкий

Який ремінь з малюнком підходить для різних застосувань?

Загальний зносостійкий ремінь із шевронним малюнком

Це стандартна конфігурація для транспортування сипучих матеріалів при нормальній температурі. Зносостійке гумове покриття підходить для вугілля, піску, вапняку, заповнювачів і подібних матеріалів із типовим діапазоном робочих температур від -20°C до +60°C.

Вогнестійкий антистатичний ремінь з малюнком

У цьому типі використовуються вогнестійкі та електропровідні гумові суміші для підземних транспортних засобів, де вогонь і статична електрика є проблемою безпеки. Моделі для вугільних шахт можна виготовити відповідно до застосовних вимог MT/T668.

Стійкий до високих температур ремінь з малюнком

У високотемпературних візерункових стрічках використовуються термостійкі гумові суміші для транспортування гарячих матеріалів, таких як цементний клінкер і сталевий шлак. Конфігурації YUFENG можна вказати для температур матеріалу нижче приблизно 180°C відповідно до фактичних умов транспортування.

Маслостійкий візерунковий ремінь

У маслостійких моделях використовується захисна гума на основі NBR для зменшення розбухання та розтріскування, спричинених мінеральним маслом, мастильними матеріалами та іншими матеріалами, що містять масло. Вони підходять для хімічних заводів, транспортування матеріалів, пов’язаних з нафтою, і промислового виробництва.

Стійкий до низьких температур ремінь з малюнком

Низькотемпературні склади зберігають гнучкість гуми в холодному зовнішньому середовищі. Вони можуть бути призначені для застосувань, що вимагають роботи при температурі приблизно до -40°C, включаючи відкриті гірничі роботи та зимове транспортування сипучих матеріалів.

Логістичний ремінь із грубим візерунком у пунктир

Низькопрофільна пунктирна поверхня забезпечує контрольоване тертя для коробок, мішків для зерна та упакованих продуктів. Він підходить для складського сортування та логістичної транспортування, де надмірна висота малюнка поверхні не потрібна.

Які параметри налаштування доступні?

Форма візерунка

ЮФЕН може забезпечити конфігурацію закритої шевронної, відкритої V, пунктирної, ромбовидної хрестової та іншої формованої поверхні відповідно до застосування конвеєра.

Висота візерунка

Висоту шаблону можна вибрати відповідно до кута транспортування, розміру матеріалу та необхідного захоплення. Стандартні варіанти включають 6 мм, 16 мм, 25 мм і 32 мм, а індивідуальні розміри доступні для конкретного обладнання.

Тканина Каркас

Поліефірна тканина EP забезпечує низьке подовження та стабільні розмірні характеристики, тоді як нейлонова тканина NN забезпечує більшу гнучкість і стійкість до ударів. Відповідний каркас можна вибрати відповідно до довжини конвеєра, умов завантаження та діаметра шківа.

Функціональна гумова суміш

Гуму покриття можна модифікувати для вогнестійкості, маслостійкості, високотемпературної стійкості, низькотемпературної гнучкості та інших експлуатаційних вимог.

Конфігурація нижньої поверхні

Нижня поверхня може поставлятися з гладкою структурою з тканинною підкладкою або структурою з гумовою підкладкою відповідно до рами конвеєра, розташування натяжного ролика та вимог до встановлення.

Як виготовляється візерунковий пояс YUFENG?

Підготовка каркаса тканини

Високоміцне поліефірно-нейлонове полотно EP або нейлонова тканина NN вибирається відповідно до необхідного класу міцності. Шари тканини контролюються для рівномірної щільності основи та качка, щоб підтримувати постійний натяг ременя.

Приготування гумової суміші

Натуральний каучук, NBR або інші функціональні гумові суміші вибираються відповідно до робочого середовища. Компаунд розроблений таким чином, щоб забезпечити необхідну зносостійкість, адгезію, температуру чи хімічну стійкість.

Формування візерунка та вулканізація

Робоча поверхня з малюнком і корпус ременя об’єднані завдяки високотемпературній вулканізації. Ця структура дозволяє уникнути окремого клею, який використовується деякими низькоякісними візерунковими ременями, і зменшує ризик відшарування малюнка під час повторного згинання.

Заводська перевірка якості

Перед виробництвом тканини та гуми відбираються зразки на міцність, подовження та адгезію. Готові ремені перевіряються на характеристики каркаса, властивості гумового покриття та склеювання малюнка перед відправленням.

Яку сировину використовує YUFENG?

Розтягнутий каркас

ЮФЕН використовує високоміцне поліефірно-нейлонове полотно EP або нейлонову тканину NN з контрольованою щільністю основи та качка для забезпечення стабільної міцності на розтяг.

Гумовий чохол з візерунком

Натуральний каучук, NBR і функціональний синтетичний каучук можна вибрати відповідно до вимог до зносу, мастила, температури та безпеки.

Склеювання знежиреної гуми

Знежирена гума з високою адгезією використовується між шарами тканини та гумовими сумішами для покращення міжшарового зв’язку та зменшення ризику розшарування під час тривалого навантаження.

Перевірка сировини

Кожна партія тканини та гумових матеріалів проходить фабричну лабораторну перевірку на міцність на розрив, подовження та адгезію перед входом у процес вулканізації. Матеріали, які не відповідають внутрішнім вимогам, не випускаються у виробництво.

Яких стандартів відповідає візерунковий ремінь YUFENG?

Конвеєрні стрічки YUFENG з малюнком виготовляються відповідно до застосовних міжнародних і вітчизняних стандартів конвеєрних стрічок, включаючи ISO 14890, DIN 22102 і GB/T 7984. Вогнестійкі моделі для підземного видобутку вугілля можна виготовляти відповідно до застосовних вимог MT/T668. За потреби експортні замовлення можуть супроводжуватися перевірочною документацією CE та SGS.

Які документи про якість можна надати?

Сертифікат управління якістю ISO9001

Документація системи управління якістю може бути надана для кваліфікованої продукції та відповідних замовлень.

Експортна документація CE

Експортну документацію, пов’язану з CE, можна надати для відповідних конфігурацій продукту та вимог ринку призначення.

Тестова документація SGS

Звіти SGS про інспекцію або якість сировини можуть бути надані відповідно до вимог замовника та обсягу тестування.

Звіт про заводські випробування

Документація заводських випробувань може охоплювати міцність на розрив, подовження та інші відповідні показники ефективності специфікації ременя, що постачається.

Що таке основні технічні індикатори?

Елемент продуктивності	Стандартні вимоги	Тестовий стандарт
Подовження при розриві тканинного каркаса	≥300%	ISO 6259
Міцність міжшарового відриву	≥12 Н/мм	ISO 2411
Постійне подовження під номінальним навантаженням	≤2,5%	DIN 22102
Втрата стирання гуми покриття	≤0,8 см³/1,61 км	ISO 4649
Ефективність склеювання візерунків	Відсутність відшарування після 10 000 циклів згинання	Заводське випробування на вигин

Як вирізати, з’єднати та встановити візерунковий пояс?

Гаряча вулканізація

Для постійних конвеєрних з’єднань кінці стрічки розрізають на ступінчасті шари відповідно до структури шару тканини. Поверхні з’єднань очищаються, між шарами встановлюється відповідна знежирена гума, а для контрольованого нагріву та тиску використовується вулканізаційний прес. Після охолодження та огляду з'єднання можна перевести в нормальний режим роботи.

Ремонт холодним клеєм

Холодне склеювання може бути використано для тимчасового ремонту або окремих короткочасних застосувань. Перед нанесенням відповідного клею для конвеєрної стрічки пошкоджену ділянку слід очистити та надати шорсткості. Перед повторним запуском конвеєра відремонтовану ділянку необхідно повністю затвердіти.

Схема конвеєрної лінії

Верхні несучі секції повинні використовувати відповідні направляючі лотки, тоді як ударні направляючі мають бути встановлені навколо точок подачі з високим падінням. На довгих конвеєрних лініях з відповідними інтервалами можна розташувати саморегулюючі направляючі, щоб допомогти контролювати відстеження стрічки.

Які допоміжні продукти може постачати YUFENG?

Серія конвеєрної стрічки

ЮФЕН може постачати тканинну конвеєрну стрічку, конвеєрну стрічку зі сталевого шнура, бокову конвеєрну стрічку та грубу верхню конвеєрну стрічку для різних конфігурацій транспортування.

Серія конвеєрних роликів

Допоміжні продукти включають жолоби, ударні ролери, саморегулюючі ролери та HDPE антикорозійні ролики.

Гумові аксесуари

Для технічного обслуговування та ремонту конвеєрів можна постачати зносостійкі гумові листи, плінтус конвеєра, ремонтні клеї та набори латок.

Серія трубопроводів HDPE

Водопровідні труби HDPE і земснаряди HDPE можуть поставлятися для допоміжних застосувань транспортування рідини в гірничодобувній промисловості та пов’язаних проектах.

Індивідуальна обробка

ЮФЕН може регулювати ширину стрічки, шар тканини, висоту візерунка та функціональний склад гуми відповідно до креслень клієнта та умов експлуатації.

Як упаковується та зберігається конвеєрна стрічка з малюнком?

Вузькі рулони

Для ширини стрічки 300–800 мм стрічка намотується на суцільний паперовий сердечник і захищається водонепроникною пластиковою плівкою та зовнішнім плетеним мішком.

Широкі рулони

Для стрічок шириною 1000–2400 мм для посилення використовується сталева обв’язка з брезентовим захистом і завантаженням дерев’яних піддонів для транспортування контейнерів.

Короткі розділи

Спеціально вирізані секції ременя можуть бути окремо упаковані, щоб зменшити пошкодження поверхні малюнка та подряпини під час транспортування та транспортування.

Умови зберігання

Конвеєрні стрічки з малюнком слід зберігати горизонтально з висотою штабеля не більше 1,5 м. Слід уникати тривалого прямого сонячного світла, хімічних розчинників та інших умов, які можуть прискорити старіння гуми.

Як отримати пропозицію пояса з малюнком?

Для оптових або індивідуальних вимог до візерункової конвеєрної стрічки надайте таку технічну інформацію, щоб YUFENG могла вибрати відповідну конфігурацію каркаса та візерунка:

Тип туші: ЕП або НН
Ширина пояса
Форма і висота візерунка
Максимальний кут транспортування
Тип матеріалу та розмір шматка
Робоча температура та транспортне середовище
Відстань транспортування
Загальна кількість замовлення
Цільовий порт доставки

На основі цих параметрів YUFENG може оцінити необхідний сорт тканини, конструкцію пояса, гуму покриття та конфігурацію малюнка для застосування.

Глобальна контактна інформація ЮФЕН

Електронна пошта

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Адреса заводу

Селище Сягоу, ETDZ, Циндао, Шаньдун, Китай
