Шеврон конвеєрної стрічки

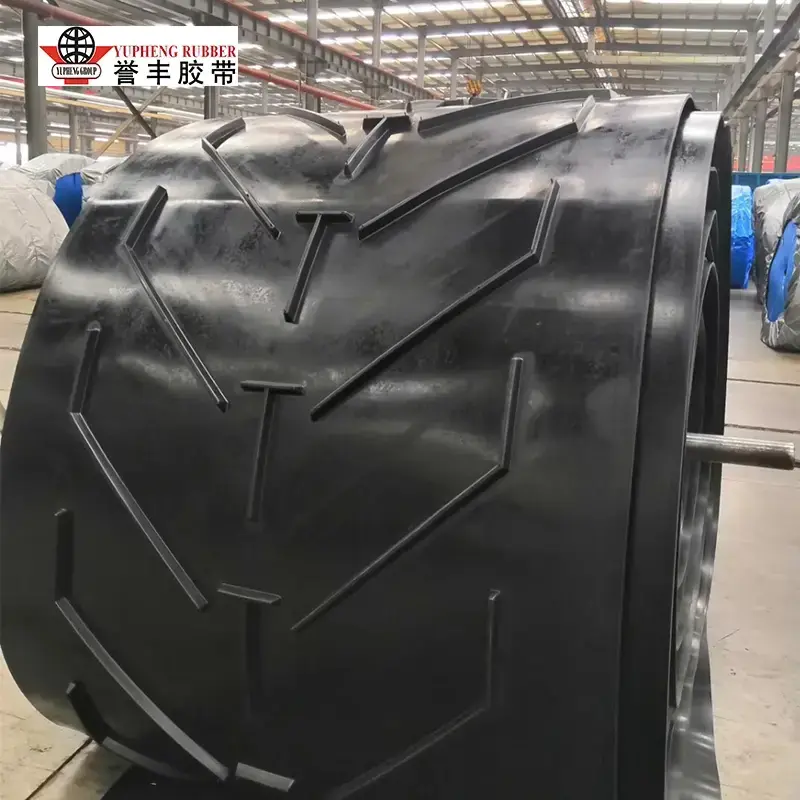

Для транспортування сипких матеріалів під крутим кутом конвеєрна стрічка YUFENG Chevron забезпечує покращене зчеплення та транспортну здатність завдяки піднятим V-подібним, ялинковим або шевронним затискачам. У порівнянні з плоскими стрічками, візерункова поверхня зменшує відкат матеріалу та підтримує кут транспортування до 40° або більше. Він підходить для вугілля, руди, піску, гравію, зерна, добрив та інших сипучих матеріалів у гірничодобувній промисловості, портах, сільському господарстві та промисловості будівельних матеріалів.

Матеріал і технологія виробництва

1. Посилена EP тканина та міцна гумова суміш

Конвеєрна стрічка YUFENG Chevron використовує високоякісну поліестерову/нейлонову тканину EP як міцний каркас, що забезпечує високу міцність, низьке подовження, хорошу прохідність і надійну ударостійкість для безперервного транспортування. Верхня та нижня кришки виготовлені з натурального та синтетичного каучуку, що забезпечує збалансовану стійкість до стирання, стійкість до старіння та гнучкість для вимогливих промислових умов.

2. Одноетапна комплексна вулканізація шипів і корпусу ременя

Ключова виробнича перевага YUFENG Chevron Belt полягає в одноетапній інтегральній вулканізації шипів і корпусу ременя. На відміну від звичайного двоетапного виробництва, де стрічка спочатку вулканізується, а шипи прикріплюються окремо, YUFENG використовує прецизійні сталеві форми для шипів і контрольований процес безперервної вулканізації, щоб сформувати шипи та ремінь в однорідну структуру. Ця інтегрована конструкція забезпечує міцніше з’єднання гуми з шипом і зменшує ризик розтріскування шипа, відриву або від’єднання під час тривалого транспортування.

3. Багатоетапна перевірка заводу для незмінної якості

Вся сировина надходить від кваліфікованих вітчизняних і міжнародних постачальників і перевіряється перед виробництвом. Готові ремені Chevron проходять заводські випробування на міцність на розрив, стійкість до стирання, низькотемпературне згинання та адгезію гуми до шипа. Ці засоби контролю якості допомагають підтримувати постійну структурну продуктивність і надійну тягу в похилих, важких і безперервних конвеєрах.

Дані польових випробувань і перевірка програми

1. Продуктивність конвеєра під нахилом під час безперервного випробування

YUFENG провела шестимісячне безперервне випробування відстеження, поєднуючи лабораторні оцінки та дані про видобуток на місці, порівнюючи Chevron Belt зі звичайними плоскими стрічками в умовах похилого транспортування. При нахилі понад 20° звичайні плоскі стрічки показали помітне ковзання матеріалу, з відкатом, що перевищує 30% при 25°.

За тих самих умов YUFENG Belt підтримував стабільне переміщення матеріалу при 30° без спостережуваного відкату і залишався ефективним для застосувань із кутами транспортування до 40°, залежно від характеристик матеріалу та конфігурації шипа.

При нахилі 30° і тій самій швидкості стрічки шевронний ремінь досяг приблизно на 40–60% вищої пропускної здатності, ніж випробуваний плоский ремінь. Підняті шипи допомогли рівномірно розподілити сипучі матеріали на стрічці та зменшили зворотне перекочування, підвищивши ефективність транспортування та зменшивши повторне переміщення матеріалу.

2. Вбудована структура шипа для більш тривалого терміну служби

Польові записи та відгуки клієнтів показують, що цілісно вулканізовані шипи YUFENG можуть забезпечити більш ніж на 50% довший термін служби, ніж аналогічні сегментовані конструкції шипів за аналогічних умов експлуатації. Цільна конструкція допомагає зменшити розтріскування шипів, деформацію та від’єднання, зберігаючи стабільну продуктивність стрічки під час безперервного похилого транспортування та скорочуючи час неочікуваної заміни.

3. Перевірена ефективність у видобутку корисних копалин і транспортуванні сипучих матеріалів

У вугільній шахті Південно-Східної Азії YUFENG Chevron Belt працювала на конвеєрі з кутом нахилу 28°–32°, транспортуючи сире вугілля та пусту породу. Після 18 місяців безперервної роботи під високим навантаженням, скоби залишилися непошкодженими без видимих ​​тріщин, у той час як транспортування матеріалу залишалося стабільним без значного відкату.

В австралійському кар’єрі шевронний ремінь C25 із 25-мм шипами транспортував подрібнений вапняк і заповнювачі під нахилом 35° в умовах пилу та сильного удару, не повідомлялося про від’єднання чи розриви стрижня, а термін служби майже подвоївся порівняно з попереднім універсальним візерунковим ременем замовника.

У європейському порту для завантаження зерна та добрив під кутом нахилу 22°–25° використовувався стрічковий конвеєр C15 Chevron із 15-міліметровими планками. Стрічка зберігала хорошу прохідність і стабільний потік матеріалу під час роботи з низьким рівнем відмов, що відповідало вимогам замовника щодо безперервного перевантаження сипучих вантажів.

Повні параметри специфікації продукту

YUFENG підтримує повнорозмірне виробництво та спеціальну обробку шевронних ременів, що охоплюють різні візерунки шипів і висоту відповідно до різних кутів нахилу та матеріалів:

Чому вибрати YUFENG?

1. Комплексна вулканізація для надійного з’єднання шипів

YUFENG використовує спеціальне обладнання для виробництва конвеєрних стрічок і стандартизовані процедури перевірки якості, маючи більш ніж 10-річний досвід у виробництві та експорті конвеєрних стрічок. У нашій конвеєрній стрічці Chevron використовується одноетапний безперервний процес вулканізації, щоб об’єднати шипи з корпусом стрічки, уникаючи слабких місць з’єднання, які зазвичай пов’язані з окремо прикріпленими шипами. Ця інтегрована структура допомагає зменшити розтріскування шипів, від’єднання та деформацію під час тривалого транспортування під нахилом.

2. Точне формування для стабільної геометрії шипа

Високоточні сталеві прес-форми використовуються для контролю висоти, відстані, кута та узгодженості візерунка протягом усього виробництва. Точна геометрія шипа забезпечує більш рівномірне зчеплення матеріалу та допомагає підтримувати передбачувану ефективність транспортування, коли на одній виробничій лінії встановлено декілька стрічок.

3. Підтримка виробництва від специфікації до постачання

Як вихідний виробник, YUFENG надає повну підтримку від аналізу робочих умов і вибору специфікацій ременів до налаштування моделі, виробництва та технічної допомоги. Клієнти можуть вибрати відповідну ширину стрічки, товщину, висоту затискача та конфігурацію відповідно до характеристик матеріалу та кута транспортування. Стабільне планування виробництва також підтримує як стандартні специфікації, так і масові замовлення, допомагаючи клієнтам контролювати терміни закупівлі та довгострокові витрати на обслуговування конвеєра.

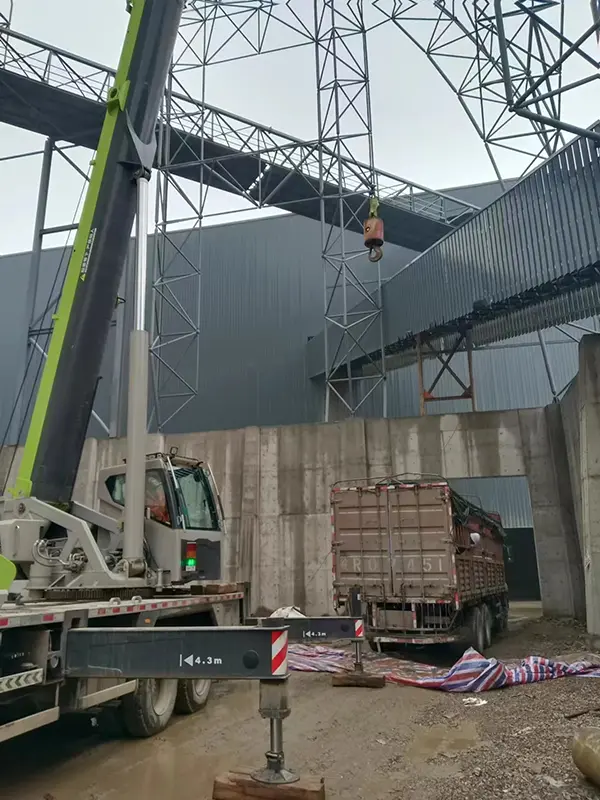

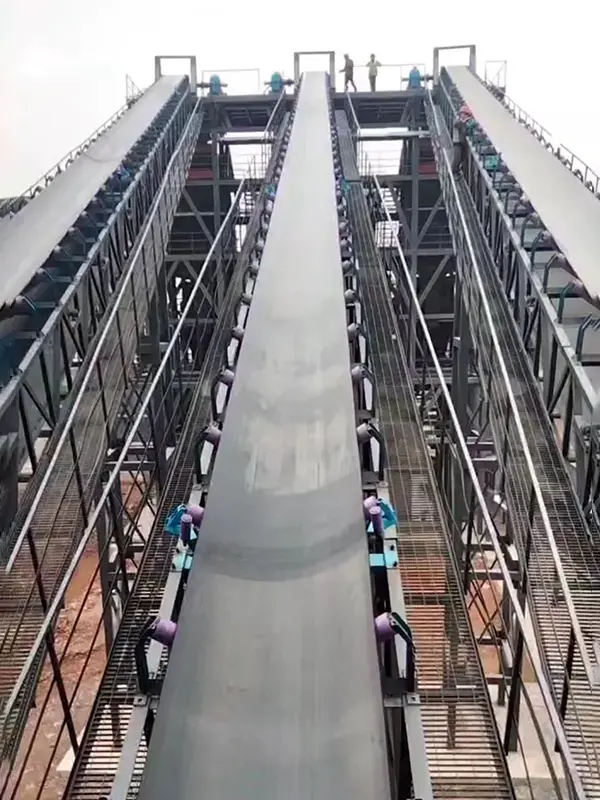

Відповідні програми

Конвеєрна стрічка YUFENG Chevron розроблена для похилого транспортування, де потрібне міцніше утримання матеріалу та стабільне транспортування вгору. Підняті шевронні шипи допомагають зменшити відкат і підтримувати постійний потік матеріалу в різних промислових сферах.

1. Видобуток і обробка вугілля

Підходить для транспортування необробленого вугілля, руди, породи та інших сипких матеріалів на похилих конвеєрах. Посилені шевронні шипи забезпечують надійне зчеплення в умовах важкого навантаження та сильних ударів.

2. Кар'єри та будівельні матеріали

Використовується для транспортування щебеню, піску, гравію, цементної сировини та заповнювачів по похилих маршрутах, допомагаючи підтримувати стабільний потік матеріалу та зменшувати відкат.

3. Порти та термінали наливних вантажів

Підходить для завантаження та розвантаження вугілля, руди, зерна та інших сипучих вантажів на рампових конвеєрах, особливо там, де необхідне надійне транспортування за мінливих умов навантаження.

4. Сільське господарство та переробка зерна

Застосовується до систем транспортування зерна, добрив і кормів. Залежно від характеристик матеріалу та кута транспортування можна вибрати різну висоту та візерунок.

5. Заводи з виробництва хімічних речовин і добрив

Призначений для переміщення гранульованих добрив і хімічних матеріалів під нахилом, забезпечуючи стабільну тягу, зменшуючи зворотний потік матеріалу під час безперервної роботи.

6. Транспортування матеріалів у мішках

Підходить для транспортування мішків з цементом, мішків з добривами та інших упакованих матеріалів на похилих конвеєрних лініях. Конструкція затискача допомагає надійно тримати мішки під час транспортування вгору.

Часті запитання

1. Яка різниця між шевронною стрічкою та плоскою конвеєрною стрічкою?

Головною відмінністю є рифлена структура поверхні. Плоскі конвеєрні стрічки, як правило, придатні для горизонтального транспортування або транспортування під низьким кутом, тоді як матеріал може почати ковзати на більш крутих нахилах. YUFENG Chevron Belt використовує V-подібні або ялинкові шипи для збільшення зчеплення з поверхнею, зменшення відкату матеріалу та підтримки стабільного похилого транспортування. Залежно від характеристик матеріалу, конструкції стрічки та умов експлуатації, шевронні стрічки можна використовувати для транспортування під кутом приблизно до 40°.

2. Які шаблони шипів і параметри налаштування доступні?

YUFENG підтримує різні конфігурації шипів, включаючи відкриту V, закриту V, Y-тип, U-тип, ялинку, риб’ячу кістку та Multi-V. Стандартна висота шипа включає 5 мм, 15 мм, 17 мм, 25 мм і 32 мм, також доступні індивідуальні розміри. Ширину, товщину стрічки, геометрію шипа та продуктивність гуми можна регулювати відповідно до транспортованого матеріалу, кута нахилу та вимог застосування в гірничій промисловості, портах, сільському господарстві та інших галузях промисловості.

3. Який очікуваний термін служби та вимоги до обслуговування?

За відповідних умов експлуатації та регулярного технічного обслуговування цілісно вулканізований шевронний ремінь YUFENG може забезпечити довший термін служби, ніж аналогічні сегментовані ремені з шипами. Звичайне технічне обслуговування в основному включає перевірку зносу зубців, поверхневих порізів і тріщин, перевірку вирівнювання стрічки та підтримку відповідного натягу конвеєра. Оскільки шипи вулканізовані разом з корпусом ременя, ризик від’єднання шипів зменшується, допомагаючи звести до мінімуму час неочікуваного обслуговування та простою заміни.

4. Чи можете ви надати зразки та індивідуальні специфікації?

так YUFENG може надати зразки для перевірки специфікацій і підтримує спеціалізовані ширину, товщину, візерунок шипів, висоту шипів і склад гуми. Клієнти можуть надати кут транспортування, тип матеріалу, розміри стрічки та умови експлуатації, що дозволяє нашій технічній команді рекомендувати відповідну конфігурацію конвеєрної стрічки Chevron.

Зв'яжіться з YUFENG

Якщо вам потрібен міцний шевронний ремінь для гірничодобувної промисловості, кар’єрів, портів, сільського господарства чи інших похилих транспортних засобів, зв’яжіться з YUFENG, щоб отримати зразки продукції, технічні специфікації та останню пропозицію заводу.
