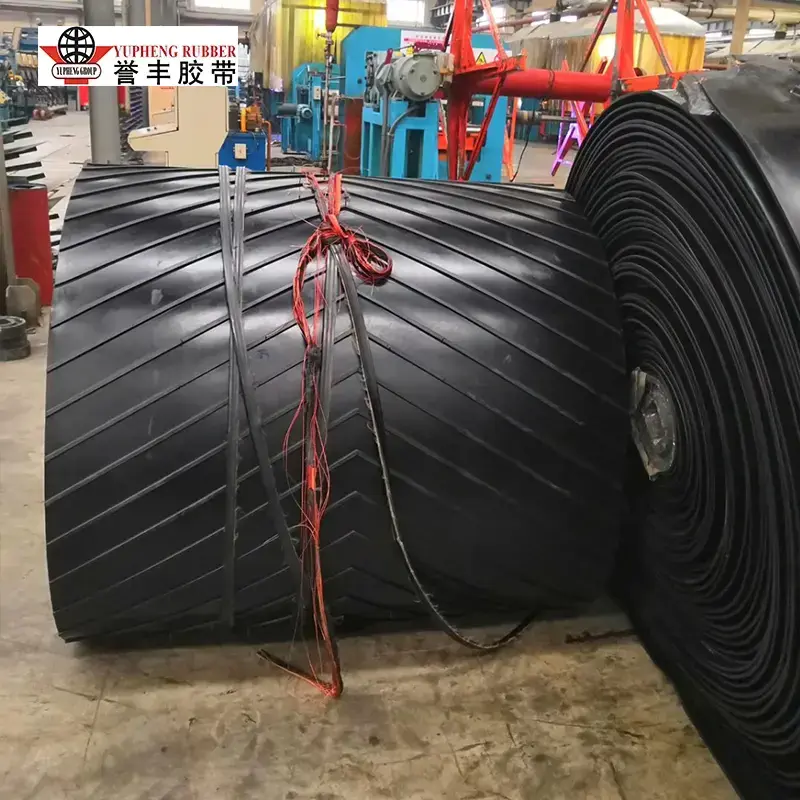

Стрічковий конвеєр з ромбоподібним малюнком

Конвеєрна стрічка YUFENG Diamond Pattern, розроблена для стабільної тяги в складних умовах транспортування, має рельєфні ромбовидні виступи, які забезпечують послідовне захоплення в різних напрямках. Його протекторна поверхня допомагає відводити воду та зменшувати накопичення матеріалу, зберігаючи зчеплення у вологому, запиленому або схильному до вібрації середовищі. Він добре підходить для харчової промисловості, гірничої промисловості та інших застосувань, де важливі стабільність продукту та чистота поверхні.

Філософія дизайну та структура шаблону

1. Багатоспрямована тяга для стабільного транспортування матеріалів

Ремінь YUFENG Diamond Pattern Belt використовує рівномірно розподілені підняті алмазні профілі для створення збалансованого тертя по поверхні ременя. На відміну від шевронних стрічок, які в основному забезпечують спрямоване зчеплення, алмазна структура зберігає зчеплення, коли матеріали рухаються вперед, зміщуються вбік або стикаються зі зміною напрямку транспортування. Це всенаправлене зчеплення робить стрічку придатною для застосувань, які вимагають стабільного позиціонування матеріалу, а не одностороннього спрямування сипучого матеріалу.

2. Оптимізовані канали для чистішої роботи стрічки

Підняті алмазні блоки утворюють взаємопов’язані канали по всій поверхні стрічки. Ці канали допомагають вивільняти воду, пил, дрібні фракції та липкі залишки під час роботи, зменшуючи накопичення матеріалу порівняно з гладкими плоскими стрічками. Конструкція особливо корисна для вологого транспортування, обробки порошку та застосувань, які вимагають частого очищення стрічки або промивання.

3. Контрольований контакт для захисту продукту

Рельєфна алмазна поверхня забезпечує надійне зчеплення, обмежуючи прямий контакт між транспортованим продуктом і поверхнею стрічки. Це допомагає зменшити сліди тертя, пошкодження поверхні та небажане переміщення продукту. Дизайн без слідів підходить для харчових продуктів, фармацевтичної упаковки, електронних компонентів і готової продукції, де важливий зовнішній вигляд і якість поверхні.

4. Настроювана структура шаблону для різних умов

YUFENG може регулювати розмір ромба, відстань, висоту малюнка, щільність, товщину стрічки та структуру каркаса відповідно до програми транспортування. Також можна вибрати різні матеріали покриття відповідно до конкретних умов експлуатації.

Доступні опції включають ПВХ, ПУ та гумові кришки, а також індивідуальні склади для стійкості до стирання, масла та застосувань, що контактують з харчовими продуктами. Це дозволяє конфігурувати Diamond Pattern Belt для пакування, логістики, сільського господарства, гірничодобувної промисловості та загального промислового транспортування.

Вибір матеріалу та комплексний виробничий процес

Посилена основна структура для стабільного транспортування

Конвеєрна стрічка YUFENG Diamond Pattern використовує ретельно відібрані армуючі матеріали відповідно до різних вимог до навантаження та умов експлуатації. Усі матеріали каркаса проходять сувору вхідну перевірку перед виготовленням, щоб забезпечити постійну міцність на розтяг, стабільність розмірів і довгострокову експлуатаційну надійність.

Тканина EP Carcass:Структура композитної тканини з поліестеру та нейлону забезпечує чудову стабільність розмірів, низьке подовження та гарну стійкість до розтягування. Він підходить для легких і середніх транспортних систем, включаючи упаковку, логістику та загальне промислове транспортування.

NN нейлоновий каркас:Нейлонова тканина забезпечує більшу гнучкість, стійкість до ударів і втоми. Він підходить для додатків, які вимагають частого згинання, повторюваних операцій запуску та зупинки та динамічних умов транспортування.

Армування металокордом:Високоміцна конструкція із металокорду доступна для транспортування у важких умовах, що потребує більшої міцності на розрив, більших відстаней транспортування та великих навантажень матеріалу.

Оптимізована структура каркаса допомагає підтримувати вирівнювання стрічки, зменшити постійне подовження та покращити робочу стабільність під час безперервного промислового транспортування.

Матеріали покриття з малюнком для різних промислових потреб

Поверхневий шар із ромбовидним візерунком виготовляється з різних покривних матеріалів відповідно до умов застосування, характеристик матеріалу та екологічних вимог.

Інтегрована технологія формування ромбовидного малюнка

Ромбовий візерунок YUFENG Diamond Pattern Belt формується за допомогою точного формування та інтегрованої технології вулканізації. На відміну від ременів низької якості, де візерунки на поверхні просто друкуються, склеюються або прикріплюються, алмазні структури безпосередньо сплавляються з шаром покриття ременя під час виробництва.

Ця інтегрована структура забезпечує більш міцне зчеплення з малюнком, запобігаючи відшарування, розтріскування або розшарування алмазних блоків під час тривалої експлуатації. Ремінь підтримує стабільні показники тертя навіть за умов безперервного стирання, ударів і повторних циклів транспортування.

YUFENG підтримує індивідуальні дизайни ромбовидного візерунка відповідно до різних вимог до обробки матеріалів, включаючи розмір ромба, висоту візерунка, щільність інтервалу, товщину стрічки, структуру каркаса та вибір матеріалу покриття.

Фабрична система контролю якості

Перед відправкою кожен ремінь YUFENG Diamond Pattern Belt проходить сувору заводську перевірку для перевірки механічної міцності, якості поверхні та надійності конструкції.

Випробування на міцність на розрив:Гарантує, що каркас стрічки відповідає розрахованим вимогам до несучої здатності та підтримує стабільну роботу за постійного натягу.

Випробування на стійкість до стирання:Оцінює довговічність гумового покриття та характеристики зносу малюнка в абразивних робочих середовищах.

Випробування на адгезію шаблону:Підтверджує, що інтегрована алмазна структура залишається міцно з’єднаною з поверхнею ременя протягом тривалого використання.

Випробування на гнучкість при низьких температурах:Гарантує, що ремінь зберігає гнучкість і запобігає появі тріщин в холодних умовах експлуатації.

Перевірка стабільності розмірів:Перевіряє ширину, товщину та точність ходу стрічки перед доставкою.

Перевірка продуктивності та порівняння програм

Шестимісячний промисловий контрольний тест

Компанія YUFENG провела шість місяців безперервних польових випробувань у сферах харчової промисловості, гірничодобувної промисловості та логістики. Конвеєрну стрічку з ромбоподібним візерунком порівнювали з традиційними плоскими стрічками та стрічками з шевронним візерунком за аналогічних умов експлуатації, щоб перевірити ефективність захоплення, стабільність матеріалу та вимоги до обслуговування.

Покращена довговічність в абразивних умовах

На підставі записів про польову роботу стрічка YUFENG Diamond Pattern Belt демонструє покращену довговічність порівняно зі звичайними плоскими стрічками в абразивних середовищах транспортування.

Інтегрована формована алмазна структура забезпечує кращу стійкість до пошкодження поверхні порівняно з друкованими або прикріпленими візерунками. У поєднанні з посиленою конструкцією каркаса та оптимізованою гумовою сумішшю покриття ремінь може підтримувати стабільне зчеплення, зменшуючи частоту заміни та витрати на технічне обслуговування.

Справжні випадки промислового застосування

Випадок 1: Проект похилого конвеєра харчової промисловості

Харчова компанія Південно-Східної Азії стикалася з частими втратами продукту під час транспортування липкого тіста та глазурованих виробів по похилих секціях конвеєра. Попередня плоска конвеєрна стрічка викликала адгезію матеріалу, ковзання продукту та підвищені вимоги до очищення.

YUFENG постачає харчовий ПВХ-ремінь з діамантовим візерунком з оптимізованою діамантовою відстанню. Поверхня з малюнком покращила ефективність вивільнення продукту, зменшила ковзання під час похилого транспортування та спростила щоденні операції очищення.

Після безперервної роботи виробництва замовник досяг більш стабільного транспортування матеріалу та зменшив втрати, спричинені рухом продукту та прилипанням поверхні.

Випадок 2: Транспортування вологої руди в гірничих роботах

Південноамериканській мідній шахті знадобилася конвеєрна стрічка для транспортування вологих рудних матеріалів по похилих ділянках із кількома точками передачі. Традиційні шевронні ремені добре показали себе на прямих схилах, але зазнали відкату матеріалу та зниження стабільності при зміні напрямків.

YUFENG постачає надміцну гумову ромбовидну конвеєрну стрічку з посиленою структурою каркаса. Всенаправлене тертя, створюване алмазною поверхнею, покращило утримування матеріалу, тоді як канали візерунка зменшили накопичення вологого дрібного матеріалу.

Після тривалої експлуатації стрічка зберігає стабільну продуктивність транспортування та зменшує вимоги до очищення та регулювання.

Кейс 3: Автоматизована логістична система сортування

Європейський центр розподілу потребував конвеєрних стрічок для складної системи сортування, включаючи похилі секції, секції відхилення та точки передачі. Плоскі ремені спричиняли рух упаковки під час зміни швидкості, тому потрібні були часті регулювання.

Компанія YUFENG надала ремінь із діамантовим малюнком без слідів, призначений для транспортування посилок. Збалансована поверхня тертя покращила стабільність упаковки, одночасно захищаючи зовнішній вигляд продукту під час високочастотної транспортування.

Клієнт досяг більш плавної роботи сортування зі скороченою частотою технічного обслуговування та покращеною надійністю конвеєра.

Підтримка заводської перевірки

YUFENG може надати виробничі записи, документи перевірки, технічні параметри та довідкові матеріали реального застосування для клієнтів, які оцінюють рішення Diamond Pattern Belt.

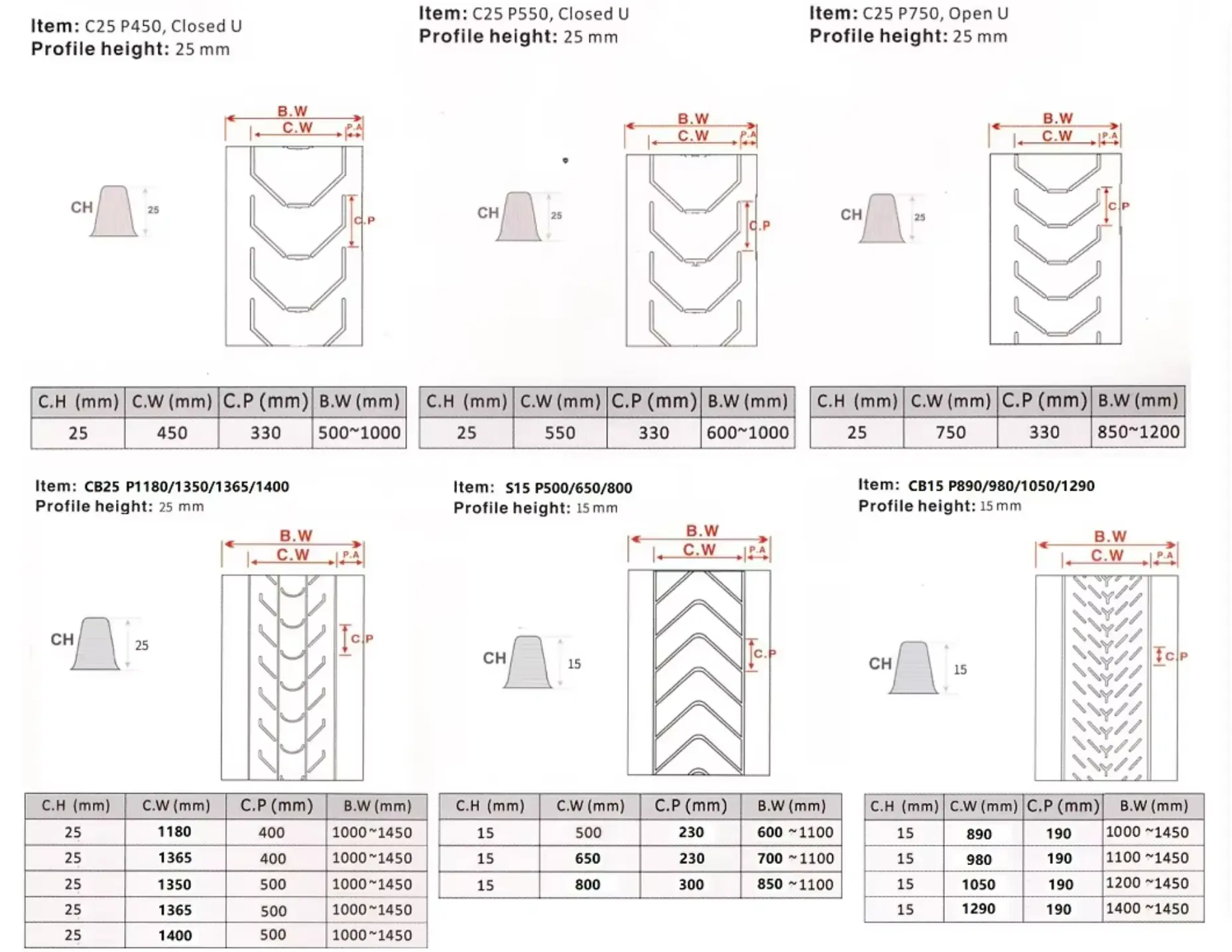

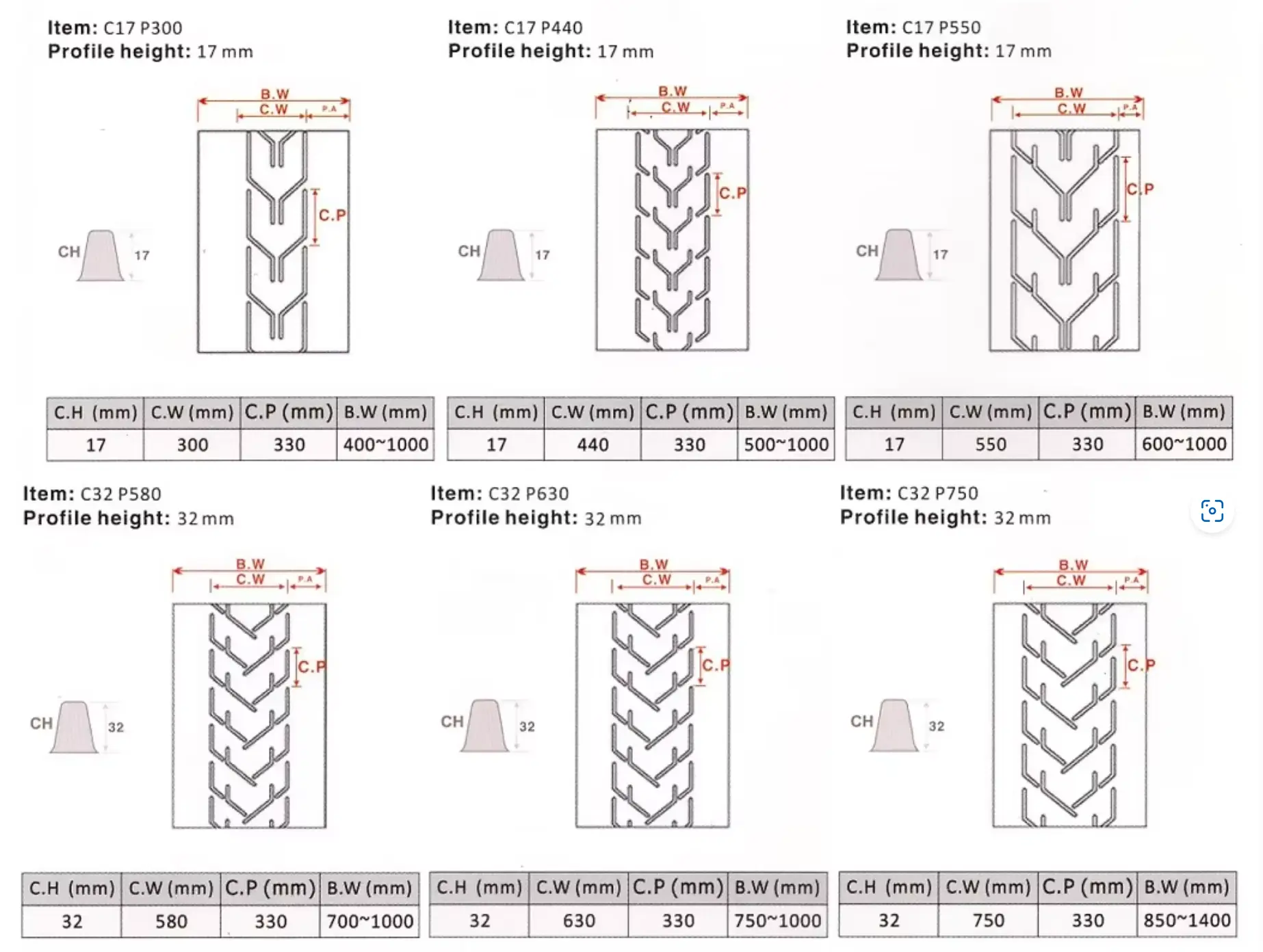

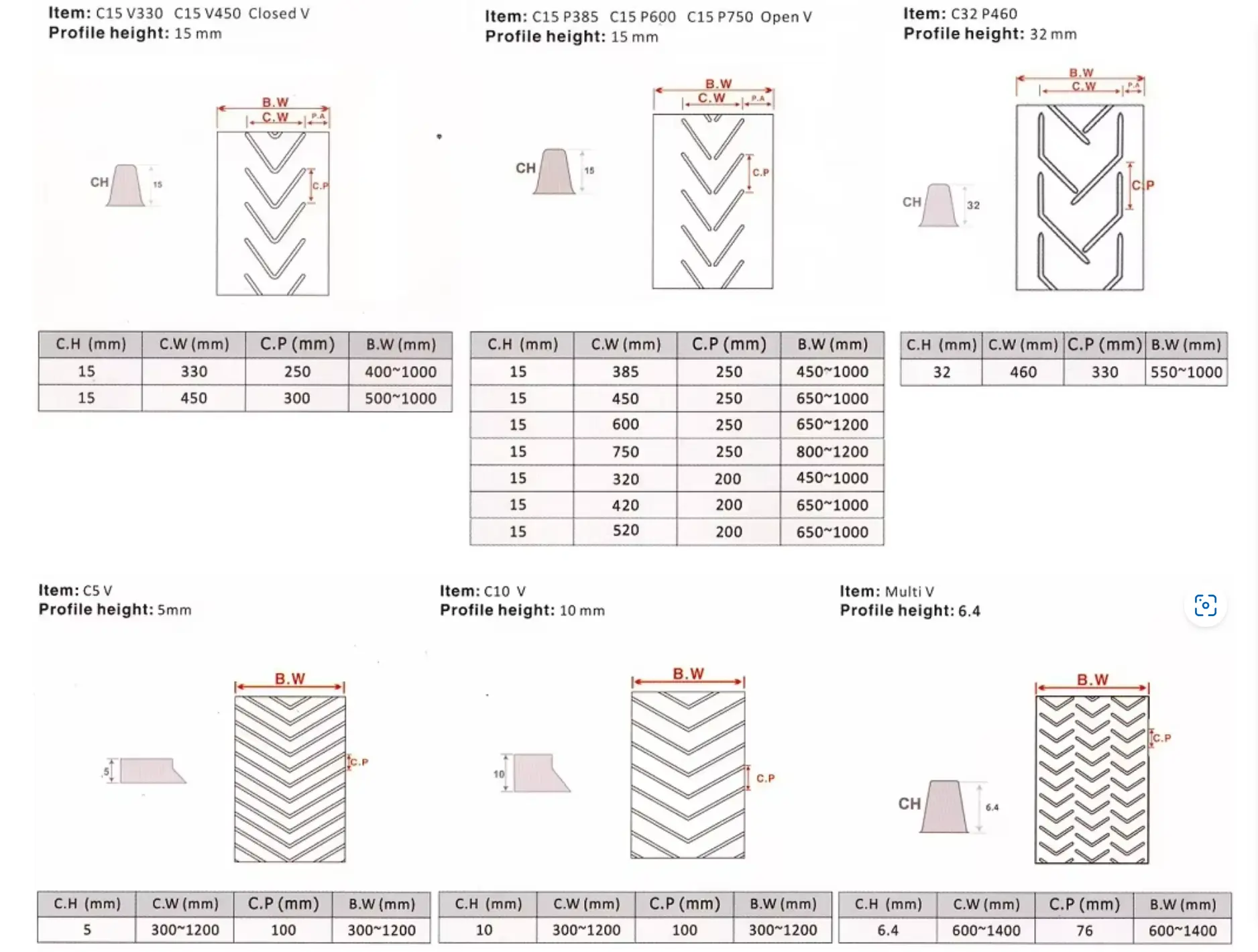

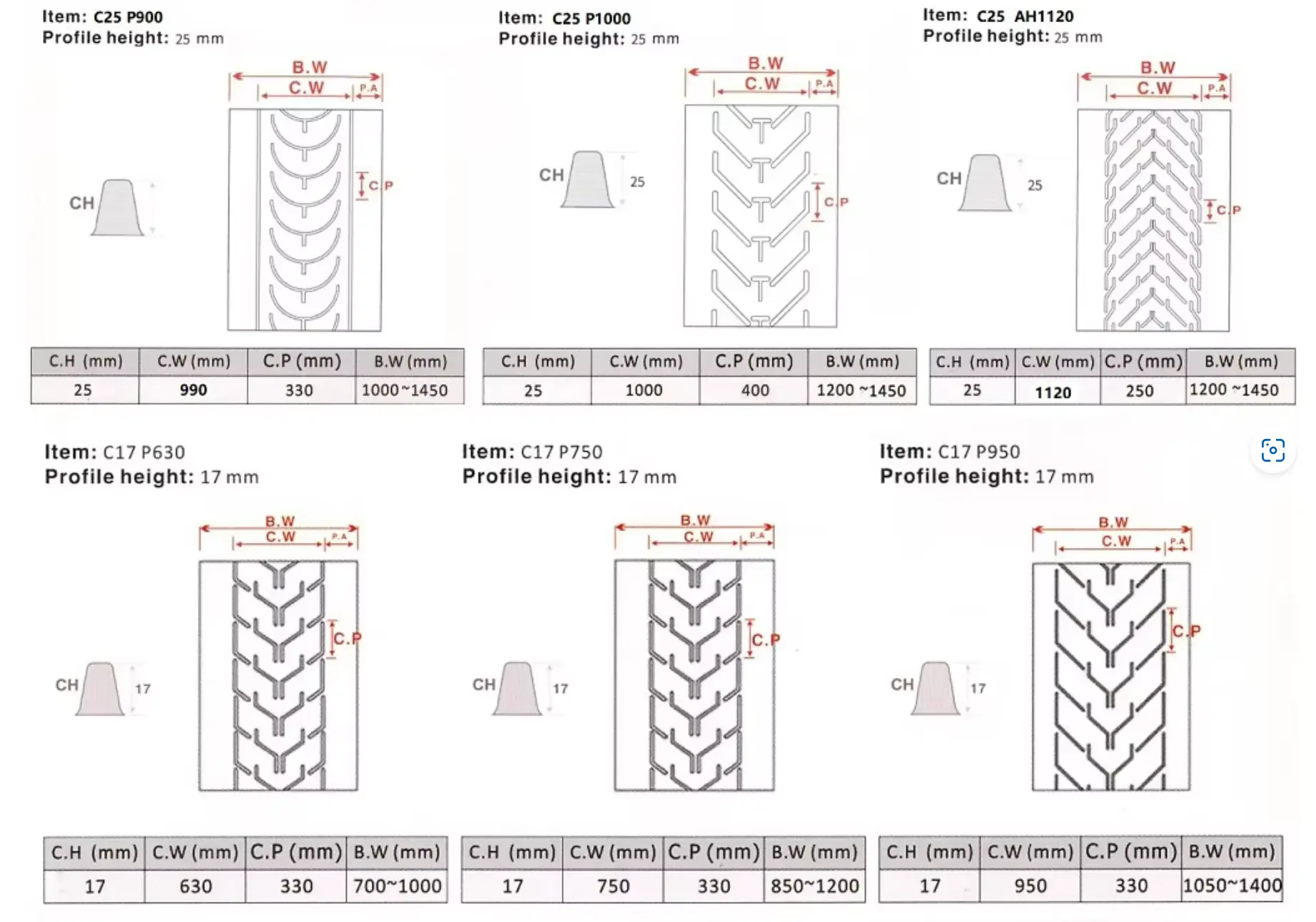

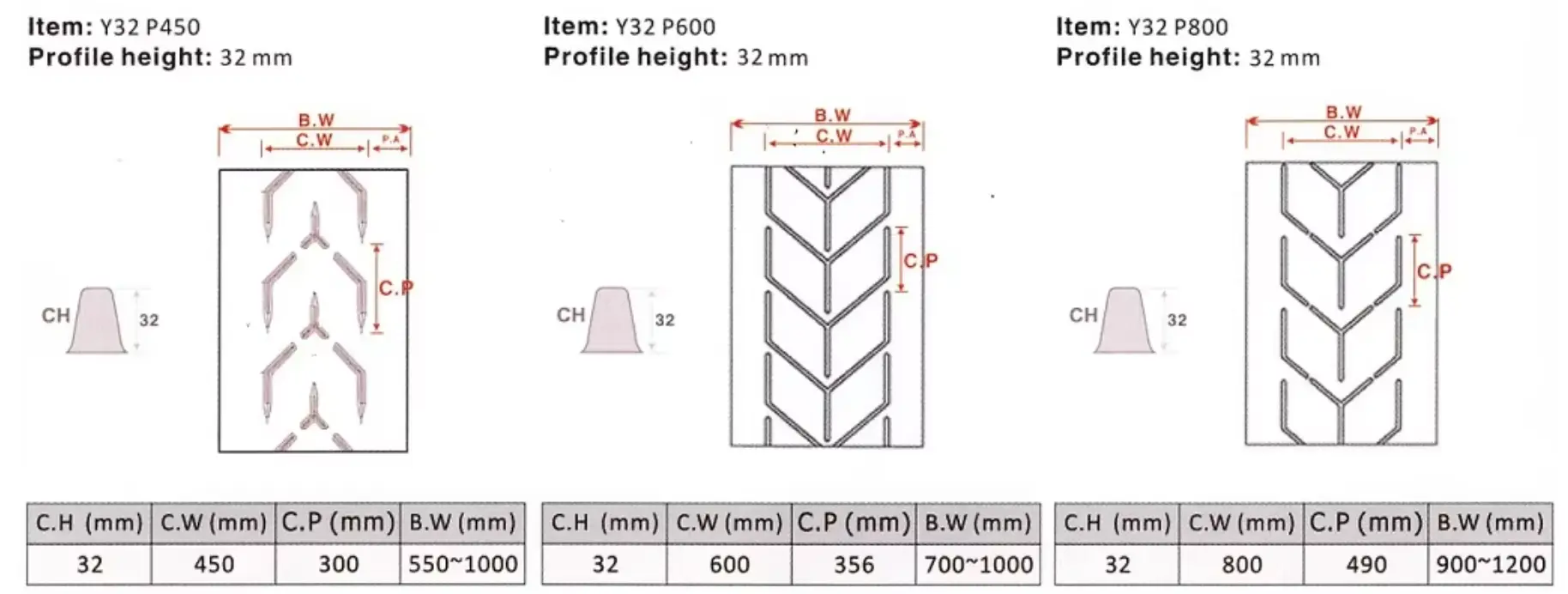

Повні параметри специфікації продукту

Ми підтримуємо повнорозмірне виробництво та спеціальну обробку ременів з діамантовим візерунком, що охоплюють різні типи матеріалів і конфігурації:

Чому варто обрати ремінь із діамантовим малюнком YUFENG

1. Всеспрямований захват для стабільного транспортування

На відміну від ременів із шевроном і ялинкою, які в основному забезпечують спрямоване зчеплення, конвеєрна стрічка YUFENG Diamond Pattern має симетричний алмазний дизайн поверхні для створення збалансованого тертя в кількох напрямках. Зчеплення за всіма напрямками допомагає зменшити зсув матеріалу під час транспортування по криволінійній формі, частого запуску та зупинки та транспортування під нахилом, забезпечуючи стабільне транспортування продукту.

2. Шаблон самоочищення зменшує потреби в обслуговуванні

Піднята алмазна структура створює природні канали, які допомагають відводити воду, пил і липкі залишки під час роботи. Порівняно з плоскими стрічками, це зменшує накопичення матеріалу, частоту чищення та час простою в обслуговуванні. Ця функція самоочищення покращує стабільність транспортування у вологому, пиловому середовищі та середовищі обробки харчових продуктів.

3. Поверхня без слідів захищає продукти

Оптимізований ромбоподібний візерунок забезпечує надійне зчеплення, зберігаючи ніжний контакт із матеріалами, що транспортуються, зменшуючи подряпини, сліди та пошкодження продукту. Він підходить для готової продукції, продуктів харчування, електронних компонентів та інших застосувань, які вимагають стабільного, але обережного поводження.

4. Гнучкі варіанти матеріалів для різних застосувань

YUFENG пропонує різні матеріали покриття для різних умов роботи:

Гумовий ромбовидний ремінь:Для гірничодобувної промисловості, агрегатів і важких застосувань, які вимагають зносостійкості та стійкості до ударів.

ПВХ діамантовий ремінь:Для пакування, логістики та загального промислового транспортування з вимогами легкого очищення.

Пояс із поліуретановим діамантом:Для обробки харчових продуктів і застосувань, які вимагають мастило- та хімічної стійкості.

5. Пряме постачання та індивідуальні рішення

Маючи більш ніж 10-річний досвід виробництва та експорту, YUFENG надає комплексні рішення для конвеєрних стрічок, включаючи вибір матеріалів, налаштування шаблонів, відповідність специфікацій і технічну підтримку. Завдяки суворому контролю якості та професійним виробничим можливостям YUFENG допомагає клієнтам у всьому світі підвищити надійність транспортування, зменшити витрати на технічне обслуговування та подовжити термін служби стрічки.

Відповідні програми

Конвеєрна стрічка YUFENG Diamond Pattern розроблена для промислових конвеєрних систем, які потребують надійної тяги, стабільного позиціонування матеріалу та ефективного очищення поверхні. Всеспрямована алмазна структура робить його придатним для широкого спектру застосувань, включаючи похилі конвеєри, вологі матеріали, транспортування продуктів і складні схеми конвеєрів.

1. Харчова промисловість

Підходить для транспортування липких, глазурованих і слизьких харчових продуктів на похилих ділянках конвеєра. Варіанти харчового ПВХ і ПУ забезпечують легку ефективність очищення для застосувань, які вимагають частих операцій миття та суворого гігієнічного контролю.

Типові сфери застосування включають хлібобулочні вироби, упаковану їжу, обробку м’яса, виробництво закусок і транспортування харчових інгредієнтів.

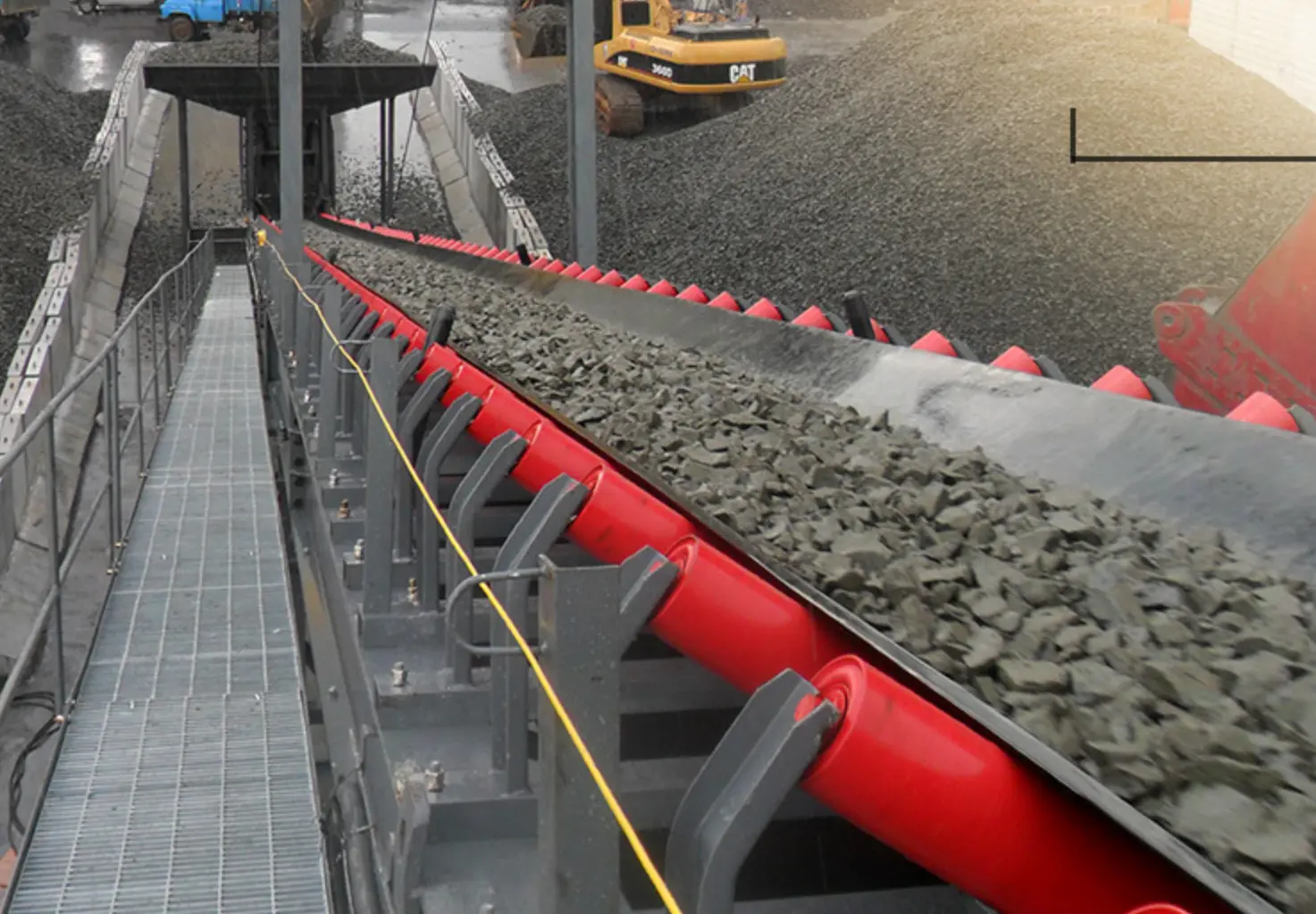

2. Добування корисних копалин

Поверхня з ромбоподібним малюнком забезпечує стабільне зчеплення вологої руди, заповнювачів і мінеральних матеріалів, особливо в похилих системах транспортування зі змінним напрямком або умовами вологості.

Поверхня, що самоочищається, допомагає зменшити накопичення матеріалу, спричинене вологими дрібними фракціями, і покращує стабільність транспортування в складних умовах шахти.

3. Сільське господарство та транспортування сипучих матеріалів

Нековзка алмазна поверхня підходить для сільськогосподарських конвеєрів, де матеріали вимагають дбайливого поводження та стабільного транспортування.

Загальні сфери застосування включають транспортування зерна, лінії миття фруктів і овочів, транспортування сировини для цукрових заводів і системи сортування сільськогосподарської продукції.

4. Логістичні та складські системи

Ремінь Diamond Pattern Belt допомагає підтримувати стабільне переміщення пакетів, коробок і посилок під час похилого транспортування та автоматизованих процесів сортування.

Зчеплення в різних напрямках зменшує зміщення продукту під час прискорення, гальмування та безперервних логістичних операцій.

5. Пакувальна промисловість

Стрічка широко використовується для транспортування упакованої готової продукції між різними рівнями виробництва. Поверхня з малюнком покращує стабільність продукту, мінімізуючи пошкодження зовнішнього вигляду упаковки.

Він підходить для транспортування коробок, упакованих продуктів і автоматизованих виробничих ліній пакування.

6. Транспортування будівельних матеріалів

Надміцні гумові ромбоподібні стрічки забезпечують міцну зносостійкість і ударостійкість для транспортування будівельних матеріалів, таких як бетонні заповнювачі, щебінь, цегла та пісок.

Конструкція тяги у всіх напрямках покращує надійність транспортування в пильних і абразивних умовах експлуатації.

7. Програми для виробництва та складання

Ремінь Diamond Pattern Belt забезпечує стабільне позиціонування продукту для виробничих процесів, що вимагають контрольованого руху компонентів і готових деталей.

Типові сфери застосування включають транспортування електронних компонентів, складальні лінії, транспортування деталей і системи промислового виробництва.

Часті запитання

1. Яка різниця між ременем із ромбоподібним візерунком і ременем із шевронним візерунком?

Основна відмінність полягає в напрямку хвата. Шевронні або ялинкові стрічки використовують V-подібні ребра, які переважно забезпечують тягу в одному напрямку транспортування, що робить їх придатними для прямого похилого транспортування сипучих матеріалів.

Конвеєрна стрічка YUFENG Diamond Pattern використовує рельєфні виступи у формі ромба, розташовані у збалансованій структурі сітки, створюючи тертя у всіх напрямках. Це забезпечує стабільну продуктивність транспортування, коли стрічка відчуває криві, зміни напрямку, бічні рухи або складні робочі умови.

Таким чином, стрічки з ромбоподібним малюнком є ​​більш універсальними для транспортних систем, які потребують гнучкого транспортування матеріалів, крім прямолінійного транспортування.

2. Чи підходить ремінь з ромбоподібним візерунком для використання в харчових продуктах?

так YUFENG постачає харчові стрічки з ромбоподібним малюнком із ПВХ та ПУ, призначені для харчових продуктів, що вимагають чистоти, легкого обслуговування та надійної продуктивності транспортування.

Непористу поверхню легко чистити, а алмазна структура, що самоочищається, допомагає зменшити ризик накопичення матеріалу та забруднення під час безперервної роботи.

3. Які параметри налаштування доступні?

YUFENG підтримує комплексне налаштування відповідно до різних вимог програми, зокрема:

Розмір ромба від 10 мм до 50 мм, висота малюнка від 0,8 мм до 25 мм, щільність малюнка, ширина пояса, товщина пояса, структура каркаса, матеріал покриття і колір пояса.

Доступні варіанти матеріалів включають покриття з гуми, ПВХ і ПУ, з армуванням тканиною або сталевим тросом відповідно до вимог навантаження. Усі індивідуальні ремені перед доставкою проходять заводські випробування.

4. Як працює функція самоочищення?

Рельєфний ромбовий малюнок створює природні канали між кожним виступом. Під час руху стрічки вода, пил, дрібні частинки та липкі залишки можуть протікати через ці канали, а не накопичуватися на поверхні транспортування.

Ця структура покращує чистоту поверхні, підтримує стабільні показники тертя та зменшує вимоги до обслуговування порівняно зі звичайними плоскими конвеєрними стрічками.

5. Який максимальний кут транспортування стрічки з ромбоподібним малюнком?

Конвеєрна стрічка YUFENG Diamond Pattern може досягати похилих кутів транспортування приблизно до 45° залежно від характеристик матеріалу та технічних характеристик стрічки.

Фактичний максимальний кут залежить від таких факторів, як розмір частинок матеріалу, вміст вологи, форма матеріалу, швидкість транспортування та конфігурація ромбовидного малюнка.

Наша технічна команда може порекомендувати найбільш підходящий розмір візерунка, висоту та щільність відповідно до ваших фактичних умов роботи.

6. Що таке термін служби та вимоги до обслуговування?

За стандартних умов експлуатації ремінь YUFENG Diamond Pattern Belt може забезпечувати довший термін служби, ніж звичайні плоскі ремені, особливо в додатках, які вимагають додаткового зчеплення та продуктивності очищення поверхні.

Звичайне технічне обслуговування включає перевірку зносу візерунка, видалення вбудованих матеріалів із канавок шаблону, підтримку належного натягу ременя та регулярну перевірку стану поверхні ременя.

Конструкція самоочищення допомагає зменшити частоту очищення та покращує загальну ефективність транспортування.

Зв'яжіться з YUFENG

Якщо вам потрібна універсальна, всенаправлена ​​протиковзка конвеєрна стрічка для харчової промисловості, гірничодобувної промисловості, логістики, сільського господарства або промислових конвеєрних додатків, зв’яжіться з YUFENG сьогодні, щоб отримати безкоштовні зразки, технічні рекомендації та заводські ціни.
