Загальний ліфтовий пояс

Стрічка загального елеватора YUFENG — це високопродуктивний стрічковий конвеєр з вертикальним підйомом, незалежно розроблений і виготовлений на нашому заводі, спеціально розроблений для систем ковшових елеваторів, які піднімають сипучі матеріали вертикально. На відміну від горизонтальних або похилих конвеєрних стрічок, які просто переносять матеріали на своїй поверхні, елеваторна стрічка служить тяговим елементом усього ковшового елеватора – ковші прикручуються до стрічки через точні проміжки, захоплюючи матеріал із черевика (низу) і вивантажуючи його через головний (верхній) шків.

Вертикальні ковшові елеватори працюють під постійним натягом підйому, завдяки чому продуктивність стрічки принципово відрізняється від продуктивності звичайних горизонтальних конвеєрних стрічок. Стрічка YUFENG розроблена відповідно до ключових механічних вимог вертикального транспортування, включаючи високу міцність на розрив, низьке подовження, надійне кріплення ковша та стійкість до повторних навантажень.

1. Висока міцність на розрив

Стрічка повинна витримувати загальну вагу ковшів, транспортованого матеріалу та самої стрічки на всій відстані вертикального підйому. Посилений каркас забезпечує необхідну міцність на розрив для тривалої роботи елеватора.

2. Низьке подовження

Контрольоване подовження стрічки допомагає підтримувати постійний відстань між ковшами та вирівнювання під час роботи, зменшуючи ризик розсипання матеріалу та зводячи до мінімуму необхідність частого регулювання натягу.

3. Надійне кріплення болтового отвору

Точки кріплення ковша піддаються повторюваним розтягуючим і ударним навантаженням. Конструкція ременя розроблена для підтримки міцності навколо болтових отворів і зменшення розриву або деформації під час безперервного руху ковша.

4. Будівництво ЦБС

Конструкція CBS забезпечує гумове покриття з обох боків каркаса, допомагаючи захистити структуру стрічки від напруги болта, стирання та контакту зі шківами під час багаторазової роботи ліфта.

5. Ударостійкість

Навантаження матеріалу на башмак елеватора створює повторний вплив на стрічку та ковші. Посилена структура ременя допомагає поглинати ці динамічні навантаження та підтримує стабільну роботу під час безперервної подачі та підйому.

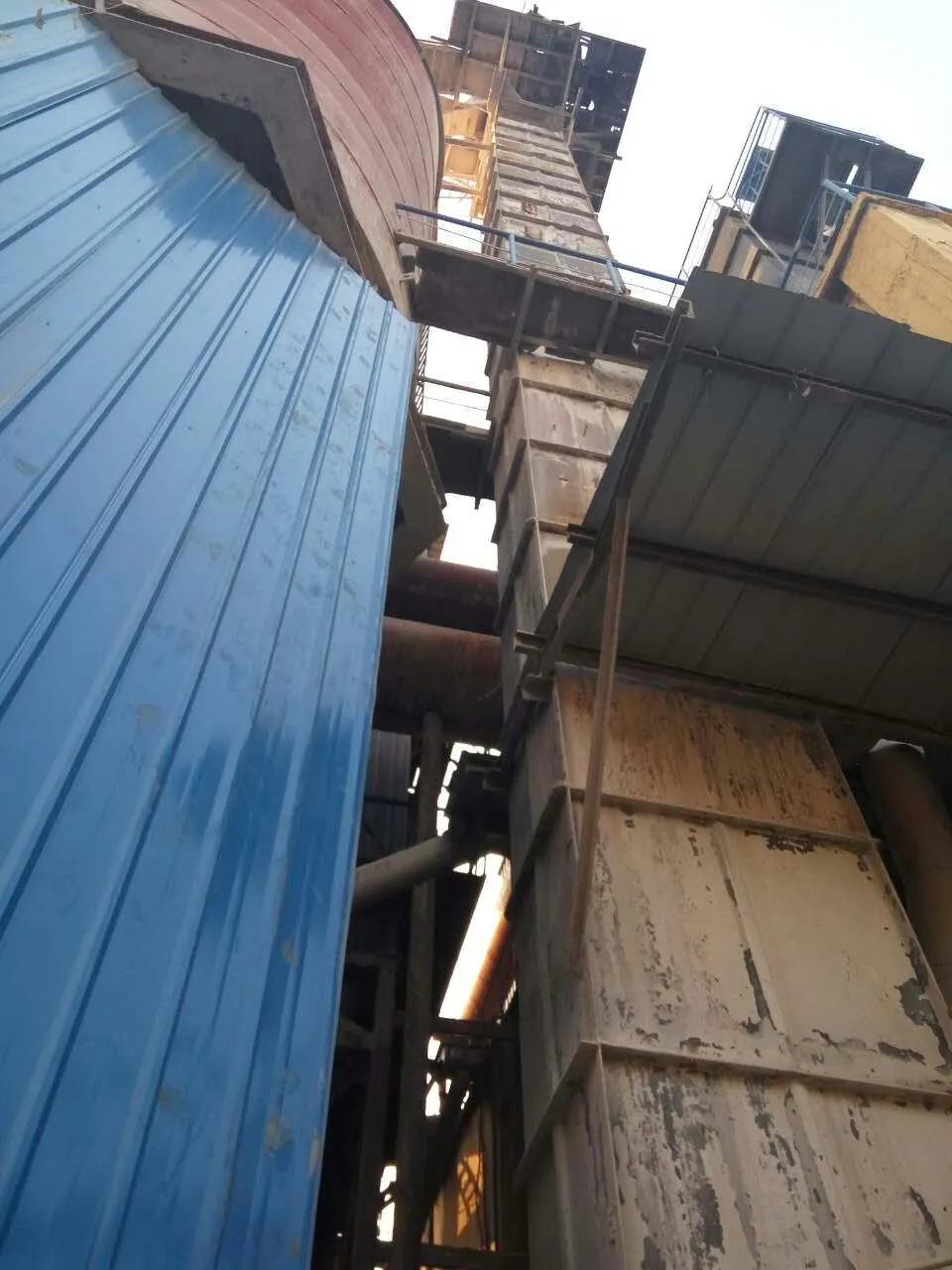

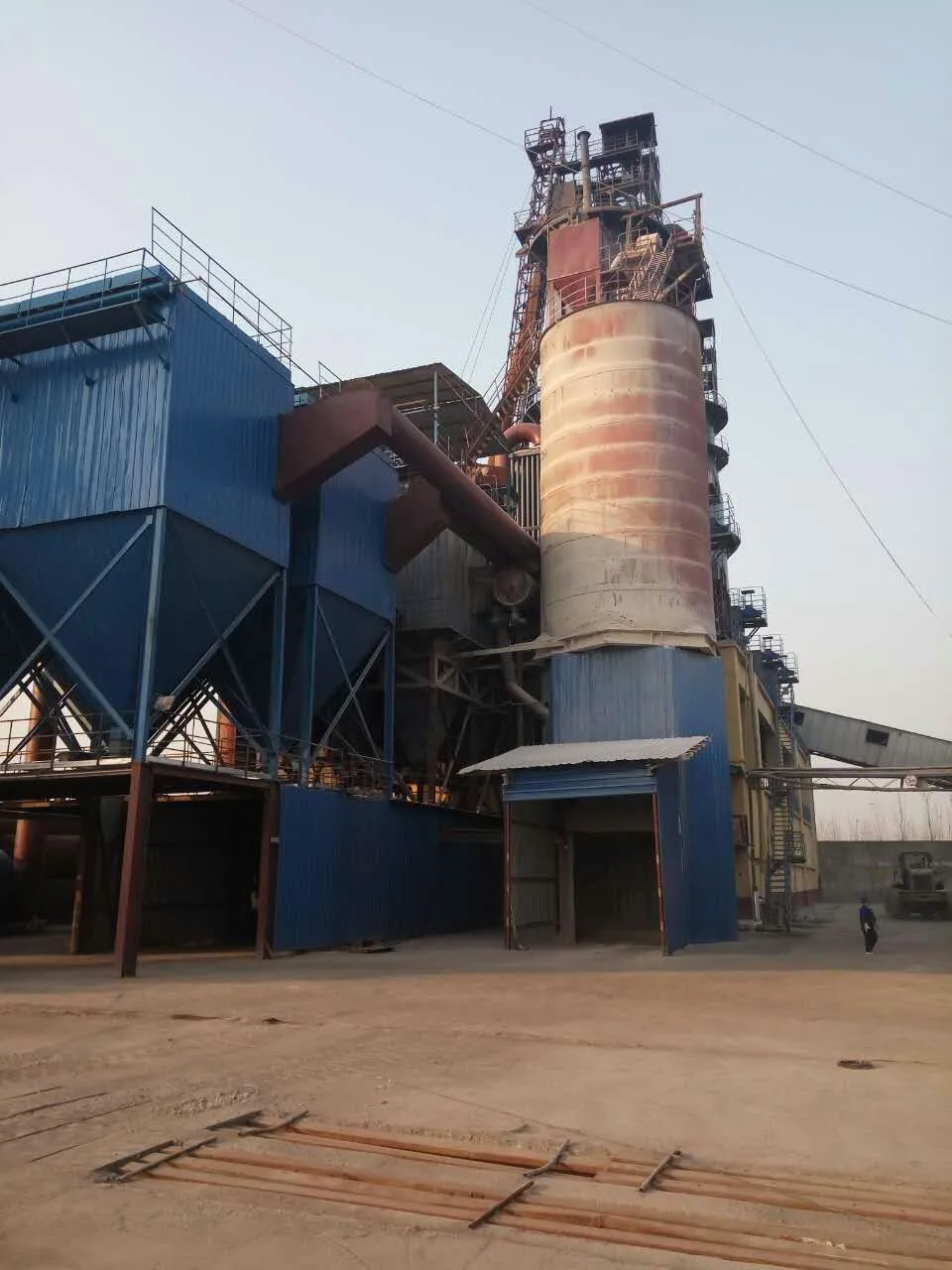

Типові застосування вертикального транспортування

Загальний елеваторний ремінь YUFENG підходить для транспортування зерна, виробництва цементу, гірничодобувної промисловості, комбікормової промисловості та харчової промисловості, де постійний вертикальний підйом матеріалу вимагає стабільної роботи стрічки, надійного кріплення ковша та стабільної роботи.

Вимоги до конструкції стрічки елеватора та конструктивні особливості

1. Вертикальна підйомна конструкція

На відміну від звичайних конвеєрних стрічок, які використовуються переважно для горизонтального або похилого транспортування, елеваторні стрічки працюють у вертикальній системі підйому, де ковші перевозять матеріал. Тому стрічка потребує достатньої міцності на розрив, щоб підтримувати стрічку, ковші та транспортований матеріал по всій висоті підйому, зберігаючи при цьому стабільну продуктивність під час безперервної роботи.

2. Стійкість до втоми згинання

Під час роботи ремінь неодноразово проходить навколо головного та завантажувального шківів. Таким чином, каркас і гумові шари розроблені таким чином, щоб витримувати багаторазове згинання та згинання, допомагаючи зменшити пошкодження від втоми та зберегти цілісність конструкції протягом тривалих робочих циклів.

3. Конструкція кришки CBS

Ремінь має конструкцію CBS (Cover Both Sides), що забезпечує гумовий захист як з боку ковша, так і з боку шківа. Кришка з боку транспортування допомагає захистити каркас від напруги болта ковша, ударів матеріалу та стирання, а кришка з боку шківа забезпечує захист від контакту зі шківом і підтримує надійне зчеплення під час руху.

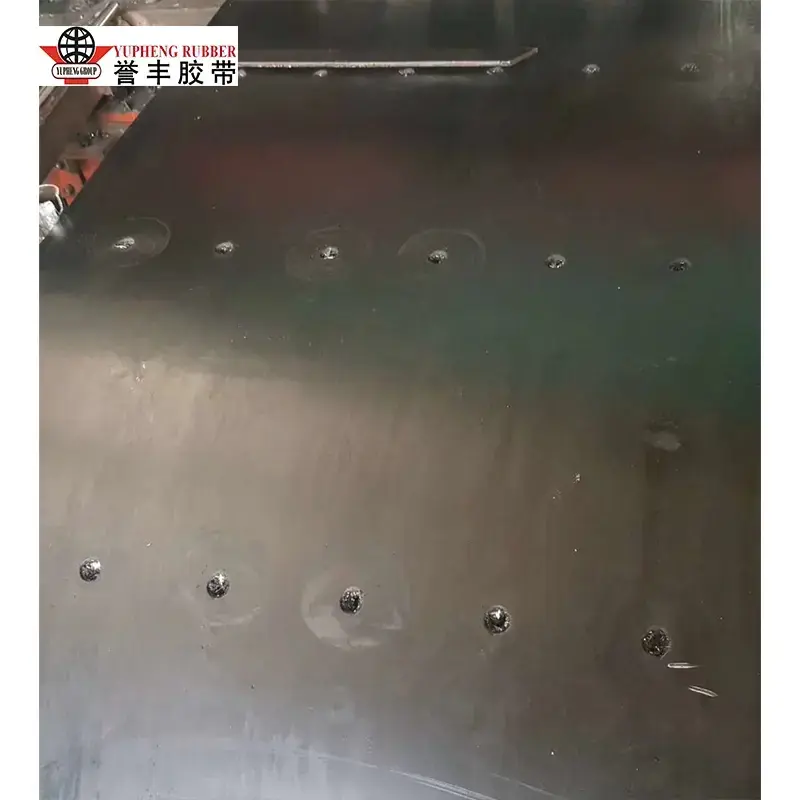

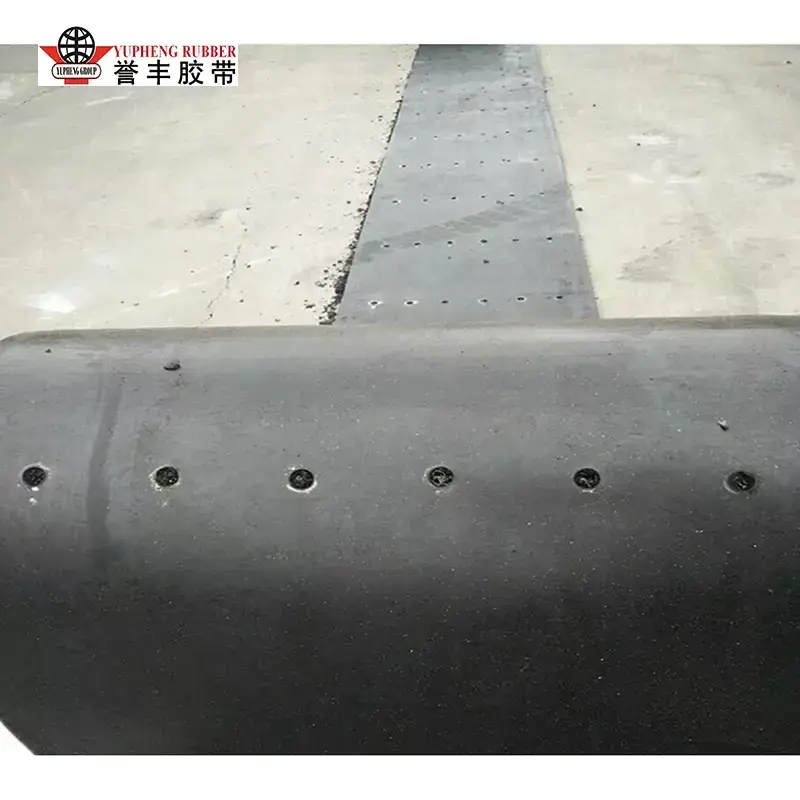

4. Точне позиціонування отвору ковша

Точне розташування отворів для болтів має важливе значення для правильного встановлення ковша та сталої відстані між ковшами. YUFENG підтримує розміщення отворів по центру та в шаховому порядку, кілька стандартних візерунків від P1 до P9, а також індивідуальне пробивання на основі індивідуальних специфікацій ковша.

5. Індивідуальна сумісність штампування

Розміри штампування, відстань і компонування можна підібрати до різних конструкцій ковшів і конфігурацій елеватора. Це дозволяє підготувати готовий ремінь відповідно до креслень ковша замовника, зменшуючи коригування установки та допомагаючи підтримувати точне вирівнювання ковша під час роботи.

Вибір матеріалу та процес виробництва

1. Варіанти конструкції каркаса

YUFENG вибирає міцний каркас відповідно до висоти підйому, навантаження на ковш, транспортної потужності та характеристик матеріалу. Тканинні структури доступні з EP поліестеру/нейлону, NN нейлону та CC бавовни з міцністю до 300 Н/мм для вертикального підйому зерна, корму та для легких і середніх навантажень. Для важких гірничодобувних робіт, цементних заводів, вертикальних підйомників на великі відстані та абразивних матеріалів доступне армування сталевим тросом серії ST від ST630 до ST5000 для забезпечення більш високої міцності на розрив і меншого подовження.

2. Вибір матеріалу покриття

Для конкретних транспортувальних матеріалів і робочих середовищ доступні різні покриття. Гума SBR/MOR забезпечує стійкість до стирання, тягу та довговічність для зерна, заповнювачів, гірничої промисловості, цементу, вугілля та піску. ПВХ пропонує рентабельний варіант з хімічною та вологостійкістю для легких та середніх навантажень у зерні та кормах. FDA 21 CFR-сумісний білий нітрил доступний для матеріалів, що контактують з їжею, таких як цукор, борошно, рис, крупи та корм для домашніх тварин. Вогнезахисні та антистатичні склади доступні для зерна, вугілля та інших застосувань, які потребують додаткового захисту безпеки.

3. Спеціалізовані види ременів

Для різних матеріалів і температурних умов YUFENG може постачати тип D для високоабразивних матеріалів, тип L для загального транспортування та тип T для матеріалів з підвищеною температурою. Остаточна конструкція може бути обрана відповідно до фактичної висоти підйому, властивостей матеріалу, робочої температури та вимог до обладнання.

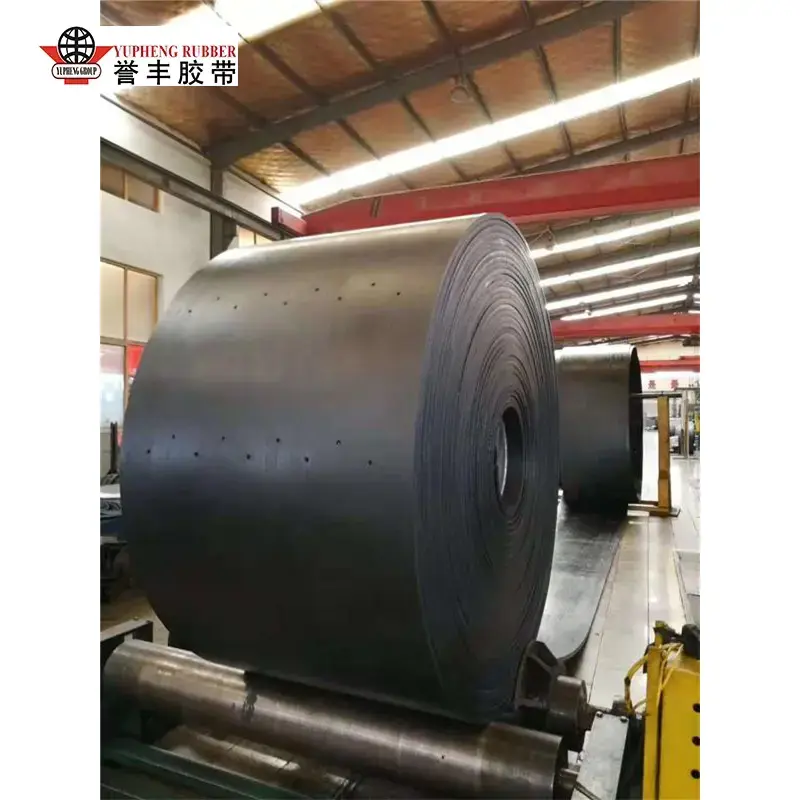

4. Виробництво та контроль якості

Виробничий процес включає точне каландрування для рівномірного покриття гуми, гарячу вулканізацію для інтегрованого з’єднання між каркасом і кришками, а також точне штампування за шаблоном отворів замовника. Готові ремені проходять випробування на міцність на розтяг, подовження, адгезію між шарами та утримання отворів для болтів перед відправленням, щоб перевірити структурну послідовність і надійність монтажу.

Польова продуктивність і перевірка застосування

1. Розривна здатність для вертикального підйому

За результатами шестимісячного спостереження за зерновими, цементними та гірничодобувними підприємствами елеваторні стрічки YUFENG із тканинним сердечником забезпечують міцність на розрив до 300 Н/мм, тоді як конструкції зі сталевого тросу охоплюють стандарти від ST630 до ST5000 для вимогливих вертикальних підйомних систем. У порівнянні зі стандартними тканинними ременями, що використовуються без спеціальної конструкції ліфта, ці варіанти забезпечують більшу вантажопідйомність і кращу стабільність розмірів.

2. Подовження та вирівнювання ковша

За номінальних умов навантаження ремені елеватора YUFENG розроблені для підтримки постійного подовження на рівні 0,5% або нижче, допомагаючи зберегти відстань між ковшами та вирівнювання під час тривалої експлуатації. Це особливо важливо для систем з великим підйомом, де надмірне подовження стрічки може вплинути на відстеження ковша та розвантаження матеріалу.

3. Утримання болтового отвору та термін служби

Точне штампування та посилена конструкція стрічки допомагають зберегти геометрію та міцність отворів для кріплення ковша під час багаторазового завантаження. За стандартних умов експлуатації елеваторні стрічки CBS із тканинним сердечником можуть забезпечувати очікуваний термін служби приблизно 5–8 років, тоді як конструкції CBS із сталевим тросом можуть перевищувати 10 років залежно від навантаження, матеріалів та умов обслуговування.

4. Ефективність установки

Попередньо перфоровані конфігурації стрічки скорочують роботу з розташування отворів на місці та спрощують установку ковша. У поєднанні з існуючим способом з’єднання замовника та конфігурацією обладнання підготовлений ремінь може значно скоротити час монтажу порівняно зі звичайними ремнями, які потребують додаткової підготовки місця.

Досвід застосування та проекти клієнтів

1. Переробка зерна — США

Об’єкту з обробки зерна на Середньому Заході Америки знадобилася елеваторна стрічка для 80-метрового вертикального підйому, який транспортував кукурудзу та сою зі швидкістю понад 500 тонн на годину. Компанія YUFENG поставила 4-шарову елеваторну стрічку CBS з EP тканини з отворами для болтів, що відповідають існуючим ковшам. Після 24 місяців безперервної роботи ремінь продемонстрував обмежений знос, і клієнт повідомив про відсутність незапланованих простоїв, пов’язаних із ременем.

2. Cement Raw Material Handling — Німеччина

Цементному заводу потрібен був ремінь для ковшового елеватора сировинного млина, який перевантажував грубий вапняк зі швидкістю приблизно 150 тонн на годину. Компанія YUFENG поставила елеваторний ремінь зі сталевим тросом ST1600 із підвищеною стійкістю до розриву та індивідуальним інтервалом між отворами для болтів. Після 36 місяців експлуатації ремінь залишався в експлуатації зі стабільними структурними характеристиками та не повідомлялося про передчасний знос.

3. Переробка кормів — Південно-Східна Азія

Комбікормовий завод, який обробляє кукурудзу, соєвий шрот і готові гранули, вимагав стрічки, придатної для гігієнічно чутливих застосувань. YUFENG постачає білі нітрилові елеваторні стрічки CBS, що відповідають стандарту FDA 21 CFR, із спеціальним малюнком ковшових отворів. Двостороння структура кришки забезпечувала захист від стирання матеріалу, напруги болтів і контакту зі шківами, а матеріал кришки, що контактував з їжею, відповідав гігієнічним вимогам замовника.

4. Underground Coal Handling — Австралія

Підземна вугільна шахта потребувала вертикальної підйомної стрічки з вогнезахисними та антистатичними властивостями. YUFENG поставила вогнезахисний ремінь ліфта CBS з антистатичним складом. Ремінь працював більше 24 місяців без повідомлень про передчасне зношення або пов’язану з безпекою поломку ременя.

5. Матеріали перевірки проекту

YUFENG може надати доступні виробничі записи, документацію щодо тестування, фотографії застосування та довідкові матеріали проекту для оцінки замовником. Специфікації конструкції стрічки, суміші покриття, міцності каркаса та штампування можуть бути узгоджені з фактичною конфігурацією ліфта перед виробництвом.

Повні параметри специфікації продукту

YUFENG підтримує повнорозмірне виробництво та індивідуальну обробку ременів, що охоплюють різні конструкції, матеріали та конфігурації:

Чому YUFENG General Elevator Belt

1. Структура CBS для надійної вертикальної роботи

Ремінь YUFENG використовує конструкцію CBS (Cover Both Sides) з гумовими або ПВХ покриттями з обох боків ременя. Сторона ковша розроблена таким чином, щоб витримувати навантаження на болт, удари матеріалу та стирання, тоді як сторона шківа захищає ремінь від контакту зі шківом і підтримує стабільне зчеплення. Ця двостороння конструкція розроблена спеціально для безперервного вертикального підйому.

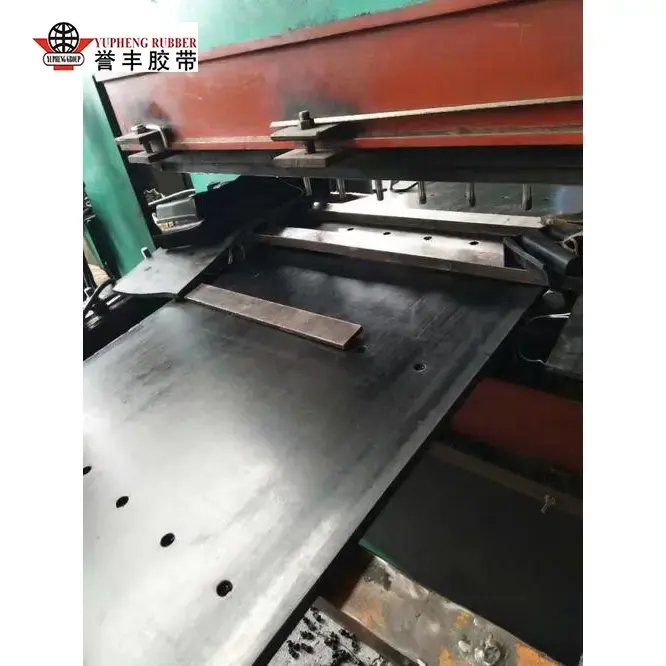

2. Точне штампування для точного встановлення ковша

Кожен ремінь можна пробити відповідно до потрібної схеми кріплення ковша, включаючи центровані отвори, отвори в шаховому порядку, стандартні конфігурації P1–P9 і повністю індивідуальні схеми. Точне розташування отвору допомагає підтримувати постійний відстань між ковшами, надійне кріплення ковша та стабільне вивантаження матеріалу, одночасно знижуючи ризик передчасної деформації отвору.

3. Варіанти матеріалів для різних умов транспортування

YUFENG пропонує різні комбінації покриття та каркаса відповідно до транспортованого матеріалу та робочого середовища. Гума SBR/MOR підходить для загального транспортування зерна, заповнювачів і сипких матеріалів, тоді як вогнезахисні та антистатичні суміші доступні для застосувань з додатковими вимогами безпеки. Програми, що контактують з харчовими продуктами, також можуть бути оснащені відповідними спеціалізованими матеріалами покриття.

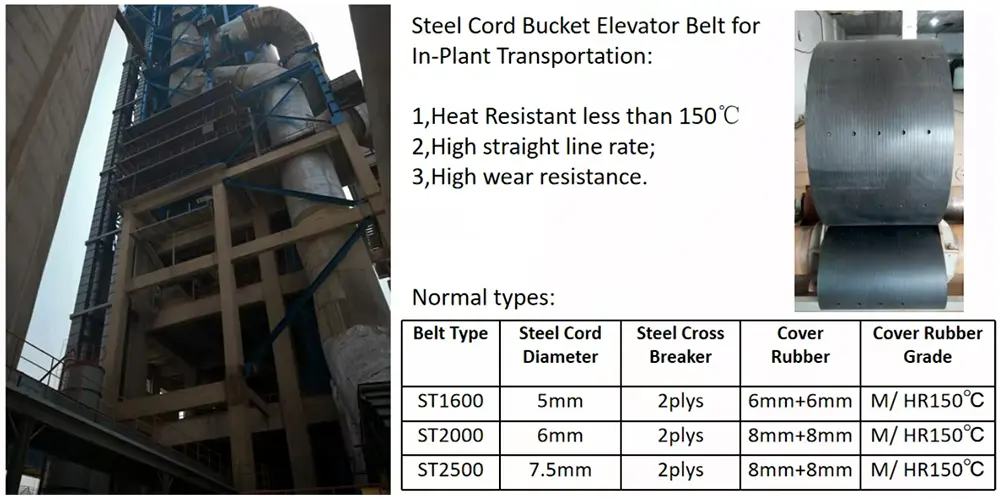

4. Конструкція з тканини або металокорду

Розтягнутий каркас можна вибрати відповідно до висоти підйому, транспортної потужності та робочого навантаження. Конструкції з тканини EP, NN і CC підходять для вертикального підйому зерна, кормів і легких і середніх навантажень, тоді як конструкції зі сталевих кордів ST630–ST5000 забезпечують вищу міцність на розтягування та менше подовження для важких гірничодобувних, цементних і міжміських елеваторних систем.

5. Заводське виробництво та технічна підтримка

Маючи більш ніж 10-річний досвід виробництва елеваторних стрічок, YUFENG надає підтримку протягом усього процесу вибору та постачання продукції. Клієнти можуть отримати допомогу з вибором каркаса, матеріалу покриття, розмірів стрічки, вимог до розтягування та характеристик ковшових отворів. Пряме виробництво на заводі, індивідуальне виробництво та технічні рекомендації доступні для стандартних і конкретних проектних вимог до стрічки елеватора.

Відповідні програми

Наш загальний елеваторний ремінь особливо рекомендований для:

FAQ

1. Чим загальна елеваторна стрічка відрізняється від стандартної конвеєрної стрічки?

Стрічка призначена для вертикального підйому матеріалу, а не для горизонтального або похилого транспортування. Він працює з ковшами, які прикріплені безпосередньо до стрічки, тому стрічка повинна витримувати загальну вагу ковшів, транспортованого матеріалу та стрічки на висоту підйому. У порівнянні зі стандартними конвеєрними стрічками, елеваторні стрічки вимагають конструкції CBS, контрольованого подовження, посилених отворів для болтів і точного розташування отворів для підтримки стабільної вертикальної роботи.

2. Що означає CBS у поясі ліфта?

CBS означає Cover Both Sides. Гумові або полівінілхлоридні накладки застосовуються як до ковша, так і до шківа стрічки. Сторона ковша допомагає захистити каркас від напруги болта, удару матеріалу та стирання, а сторона шківа забезпечує захист від контакту зі шківом і підтримує надійне зчеплення. Ця конструкція є важливою частиною конструкції стрічки ліфта для безперервного вертикального підйому.

3. Чи можна ремінь пробивати відповідно до наших існуючих ковшів?

так YUFENG підтримує розташування по центру, у шаховому порядку, стандартне розташування P1–P9 і налаштоване розташування отворів для болтів. Діаметр отвору, відстань і положення можуть бути виготовлені відповідно до креслення ковша або вимог до обладнання. Надання моделі ковша, монтажних розмірів або технічного креслення дозволяє перевірити шаблон штампування перед виготовленням.

4. Коли я повинен вибрати пояс із тканинним сердечником чи сталевим кордом?

Стрічки EP, NN або CC із тканинним сердечником, як правило, підходять для невеликих висот підйому та легких і середніх транспортних завдань, таких як зерно, корми та загальні сипучі матеріали. Сталекордні стрічки серії ST більше підходять для великих висот підйому, важких вантажів і вимогливих матеріалів, які застосовуються в гірничій промисловості та цементній промисловості. Остаточний вибір повинен враховувати висоту підйому, ширину стрічки, місткість ковша, швидкість транспортування та умови роботи, а не лише висоту.

5. Скільки зазвичай може працювати стрічка загального елеватора?

Термін служби залежить від висоти підйому, навантаження, абразивності матеріалу, натягу ременя, робочої швидкості та обслуговування. За стандартних умов елеваторні ремені YUFENG із тканинним сердечником CBS зазвичай можуть прослужити 5–8 років, а правильно підібрані сталекордові ремені CBS можуть перевищувати 10 років. Регулярна перевірка натягу ременя, болтів ковша, місць з’єднання та поверхонь ременя допомагає зберегти термін експлуатації.

6. Чи доступні елеваторні ремені для харчових продуктів?

так YUFENG може постачати білі нітрилові елеваторні стрічки CBS, призначені для застосування в контакті з харчовими продуктами, включаючи цукор, борошно, рис, крупи, корм для домашніх тварин та інші харчові інгредієнти. Відповідні матеріали для контакту з їжею можна вибрати відповідно до необхідної відповідності, умов очищення та продукту, що транспортується.

7. Чи доступні вогнестійкі та антистатичні версії?

так Вогнезахисні та антистатичні конструкції ременів ліфтів доступні для застосувань, де важливі запобігання пожежі та контроль статики. Типове використання включає зернові елеватори, системи обробки вугілля та інші середовища, де горючий пил або статичний розряд можуть створювати додаткові проблеми безпеки. Потрібну суміш слід вибирати відповідно до вимог обладнання та безпеки на місці.

8. Яка інформація потрібна для вибору ременя?

Для точного узгодження специфікацій клієнти можуть надати висоту підйому елеватора, ширину стрічки, потужність транспортування, тип матеріалу, розмір ковша, робочу температуру, швидкість стрічки та наявні розміри болтових отворів. На основі цих параметрів YUFENG може порекомендувати відповідну конструкцію каркаса, матеріал покриття, товщину стрічки та конфігурацію штампування.

Замовте загальне рішення для стрічки ліфта

1. Надішліть параметри вашого обладнання

Надайте розміри елеватора, висоту підйому, транспортний матеріал і специфікації ковша. Наша технічна команда може переглянути вимоги до експлуатації та порекомендувати відповідну конструкцію ременя.

2. Підтвердьте технічні характеристики стрічки та перфорації

Перед виробництвом розміри стрічки, тип каркаса, матеріал кришки та малюнок болтових отворів можна перевірити за вашим обладнанням або кресленнями ковша, щоб зменшити проблеми зі встановленням.

3. Запит на зразки або пропозицію заводу

Зв’яжіться з YUFENG, щоб отримати доступні зразки, технічні специфікації та заводську пропозицію на основі ваших фактичних вимог до вертикального транспортування.
