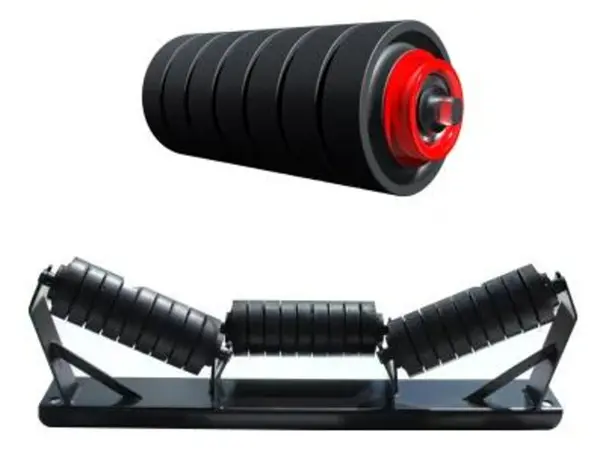

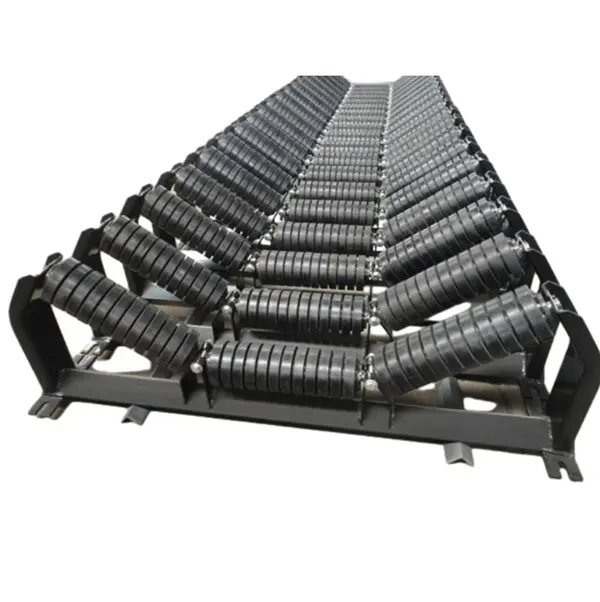

Надміцний ударний направляючий ролик

Для точок завантаження з високим падінням, що обробляють великогабаритні кускові матеріали, YUFENG Heavy Duty Impact Idler Roller забезпечує покращену здатність витримувати навантаження та поглинати удари. Його потовщена безшовна сталева труба Q235 і численні зносостійкі гумові кільця поглинають енергію удару та розподіляють зосереджені зусилля по поверхні ременя, допомагаючи запобігти локальному пошкодженню ременя. Він добре підходить для середніх і важких конвеєрів на великі відстані в гірничодобувній промисловості, цементі та транспортуванні сипучих матеріалів.

Матеріал і виробництво

Уся сировина YUFENG Heavy Duty Impact Idler Roller проходить сувору вхідну перевірку та перевірку кваліфікації постачальника, щоб забезпечити стабільну роботу в умовах повторюваних сильних ударів. Оболонка ролика використовує товстостінну безшовну трубу з вуглецевої сталі Q235 ERW з повним гарячим цинкуванням, що забезпечує підвищену стійкість до каламутної води, лужної золи та прибережного соляного туману.

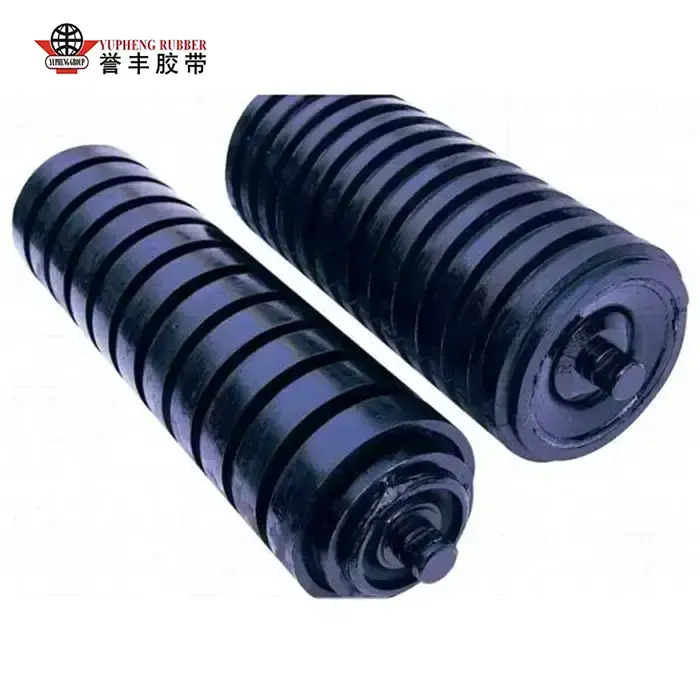

Надміцна конструкція гумового кільця

У буферних кільцях використовується гума зі суміші NR/SBR із твердістю за Шором A 70±5. Високоміцна гумова суміш забезпечує стійкість до стиснення, зносостійкість і стійкість до постійної деформації під час багаторазового удару великими кусками матеріалів, допомагаючи підтримувати розроблений профіль амортизації під час тривалої експлуатації.

Посилена система підшипників і ущільнень

На кожному кінці ролика використовується чотириканальний нейлоновий лабіринт у поєднанні з подвійними потовщеними гумовими кільцями для пилу для створення багатьох бар’єрів проти мінерального порошку, каламутної води та вологи. Міцний сталевий вал 45# обробляється на верстаті з ЧПУ та поєднується з посиленими шарикопідшипниками з глибокими канавками, наповненими високотемпературним антиокислювальним літієвим мастилом для стабільного обертання під великим навантаженням.

Багатоетапна інспекція заводу

Перед відправленням готові ролики проходять калібрування концентричності, випробування опору обертанню, 45-хвилинне моделювання герметизації розбризкуванням каламутної води, випробування статичним тиском під великим навантаженням і повторне випробування на втому від удару. Ці перевірки допомагають перевірити структурну цілісність і експлуатаційну надійність до того, як продукти потраплять у вимогливу зону завантаження.

Дані польових випробувань і порівняльний аналіз промислових проблем

Компанія YUFENG провела шість місяців поспіль спостереження за відкритими залізорудними шахтами, підземними мокрими вугільними шахтами, лініями подачі цементної сировини потужністю 5000 т/добу та системами подачі вугілля для теплової енергії. Важкий ударний направляючий ролик порівнювався зі звичайними легкими ударними направляючими за аналогічних умов високого падіння та великого шматка матеріалу.

Impact Energy Management

Товстостінна роликова конструкція та багаторядне розташування гумових кілець поглинули більше 65% виміряної миттєвої енергії удару під час польових випробувань. Пружна контактна зона допомогла розподілити ударний тиск по конвеєрній стрічці замість того, щоб концентрувати навантаження в окремих жорстких контактних точках.

Ефективність захисту та обслуговування ременя

Записи відстеження за шість місяців показали зменшення на 75% кількості зареєстрованих пошкоджень стрічки, продовження циклу обслуговування головного стрічкового конвеєра на 38% і частоту відключень зони завантаження на технічне обслуговування на 68% порівняно з попередніми робочими умовами.

Порівняння продуктивності

Справжні випадки застосування промислових проектів

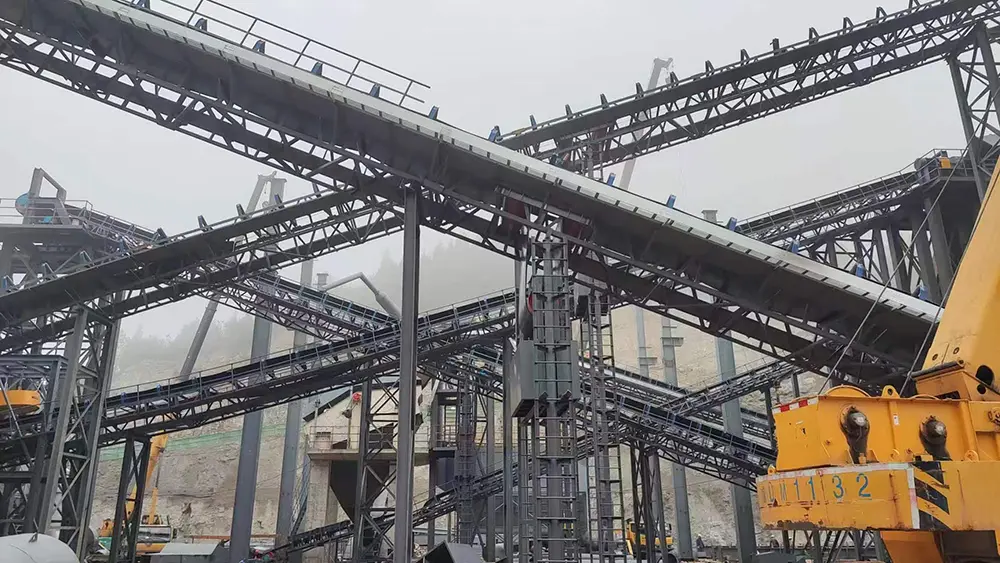

Проект відкритого лотка для завантаження залізної руди

У великому відкритому проекті переробки залізної руди в Шаньсі початковий завантажувальний жолоб працював із висотою падіння матеріалу приблизно 5 метрів. Звичайні легкі ударні ролики часто деформувалися від великих ударів руди, тоді як конвеєрна стрічка потребувала неодноразового ремонту. Після того, як зону завантаження було модернізовано YUFENG Heavy Duty Impact Idler Rollers, багаторядна гумова кільцева конструкція забезпечила ефективнішу буферизацію ударів. Кількість зареєстрованих випадків пошкодження стрічки значно скоротилася, а щомісячні витрати на ремонт і заміну конвеєрної стрічки зменшилися на 63%.

Застосування для транспортування цементу та металургії

Напрямні ролики YUFENG також підходять для великих ліній цементної сировини, терміналів розвантаження мінералів і лотків для подачі металургійного шлаку. Вони призначені для перевантажувальних пунктів, що обробляють негабаритне вугілля, залізну руду, вапняк, заповнювачі та інші сипучі матеріали, які створюють концентрований удар під час завантаження.

Проектна документація та технічна підтримка

Для оцінки проекту та вибору обладнання YUFENG може надати специфікації продукту, фотографії установки, доступні робочі відео та звіти про інспекцію партії. Індивідуальний діаметр ролика, конфігурація гумового кільця та структурне посилення також можуть бути обговорені відповідно до розміру матеріалу, висоти падіння, ширини стрічки та умов експлуатації.

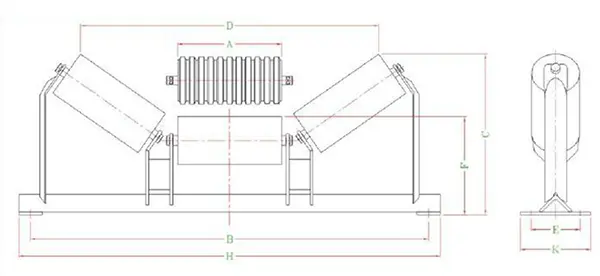

Повна таблиця параметрів специфікації продукту

YUFENG підтримує повнорозмірне масове виробництво та нестандартну спеціалізовану обробку роликів, що охоплює різні діаметри роликів, товщину стінок, довжину монтажу та схеми компонування гумових кілець, щоб відповідати різним ширинам конвеєрної стрічки та вимогам до удару великого навантаження:

Чому обирають ударні опорні роликові вироби YUFENG Factory Heavy Duty

Інтегрована виробнича потужність для важких навантажень

YUFENG контролює ключові виробничі процеси всередині компанії, від обробки товстостінних сталевих труб і формування гумових кілець до точного складання та остаточного контролю. Ця інтегрована виробнича система забезпечує незмінну якість продукту, стабільну структурну міцність і надійну роботу в умовах важкого транспортування.

Суворий контроль якості та інженерна підтримка

Ми впроваджуємо повну систему управління якістю ISO9001, яка охоплює перевірку сировини, контроль обробки напівфабрикатів і випробування готової продукції. Кожен направляючий ролик проходить професійну перевірку якості перед відправкою. YUFENG надає консультації щодо технічних параметрів, індивідуальний дизайн креслення, пряме постачання з заводу та професійне керівництво з встановлення для промислових клієнтів.

Рішення для важких транспортних завдань

Системи транспортування важких сипучих матеріалів часто стикаються з такими проблемами, як удар великого шматка матеріалу, прокол конвеєрної стрічки, деформація роликів, поломка підшипників і часте обслуговування зони завантаження. YUFENG Heavy Duty Impact Idler Roller використовує конструкцію товстостінної сталевої труби, технологію буферизації багаторядних гумових кілець і чотириканальний композитний дизайн ущільнення для підвищення стійкості до ударів, захисту конвеєрних стрічок і подовження циклів обслуговування компонентів.

Довгострокова експлуатаційна цінність для промислових проектів

Підтримуючи стабільне постачання сировини, зрілу технологію пресування гумових кілець і шестимісячну перевірку польової роботи, YUFENG пропонує практичні рішення для важких навантажувачів, орієнтованих на реальні робочі умови. Наша продукція допомагає гірничодобувній, цементній, портовій, металургійній та енергетичній промисловості скоротити незаплановані простої, частоту технічного обслуговування та довгострокові витрати на експлуатацію конвеєра.

Зв’яжіться з YUFENG, щоб отримати рішення для важких ударів

Якщо вам потрібні потужні амортизаційні ролики для завантажувальних точок із високим падінням, що обробляють великі кускові матеріали, зв’яжіться з YUFENG, щоб отримати зразки продукції, технічні специфікації та ціни безпосередньо від заводу. Наша команда інженерів може порекомендувати відповідні конфігурації на основі ширини стрічки, розміру матеріалу, висоти падіння та умов експлуатації.

Часті запитання

Q1: Які основні відмінності між направляючими роликами та звичайними легкими ударними направляючими?

У важких опорних опорних роликах із ударними навантаженнями використовуються більш товсті сталеві труби, багаторядні еластичні гумові кільця та посилені ущільнювальні компоненти, щоб витримати більші ударні навантаження. Вони розроблені для місць завантаження з високим падінням, де великогабаритне вугілля, руда, вапняк та інші важкі матеріали можуть пошкодити звичайні легкі направляючі ролики та конвеєрні стрічки.

Q2: Які характеристики можна налаштувати?

YUFENG підтримує налаштування товщини стінки ролика, зовнішнього діаметра, ефективної довжини, товщини гумового кільця, відстані та кількості кілець. Для вимогливих середовищ доступні такі опції, як роликові труби з нержавіючої сталі, високотемпературні гумові кільця з EPDM і посилені підшипникові вузли.

Q3: Яке технічне обслуговування потрібне під час роботи?

Звичайне технічне обслуговування в основному включає перевірку гумових кілець на наявність тріщин або відривів, підтвердження плавності обертання ролика та перевірку оцинкованої поверхні на наявність пошкоджень від ударів. Регулярна перевірка вирівнювання конвеєра та умов завантаження також допомагає запобігти надмірному тиску на натяжний вузол.
