Гумове кільце Ударний направляючий ролик

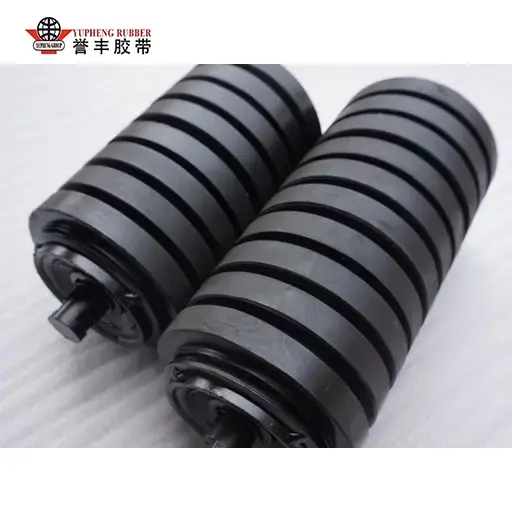

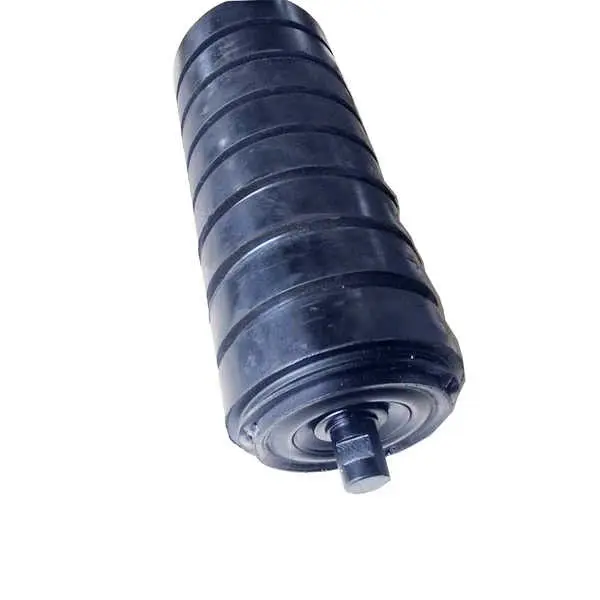

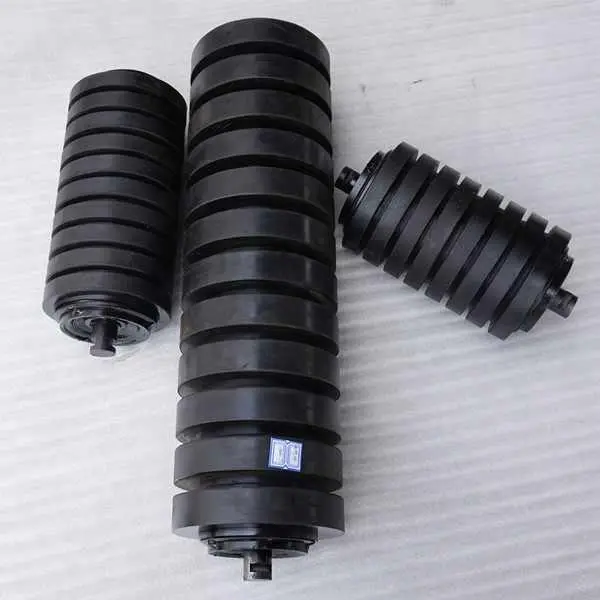

YUFENG Rubber Ring Impact Idler Roller — це спеціальний компонент буферного конвеєра, незалежно розроблений і серійно вироблений на нашому заводі, ексклюзивно оптимізований для секцій завантажувальних лотків із сильним ударом, де шматки руди, вугілля та камінь падають вертикально. На відміну від традиційних повністю гладких сталевих ударних роликів, які передають всю силу падіння безпосередньо на конвеєрну стрічку, цей ролик встановлює на однаковій відстані товсті еластичні гумові кільця на безшовну сталеву оболонку ролика. Сегментовані гумові подушки пружно деформуються під сильним ударом, розподіляючи концентрований тиск на широку зону контакту, усуваючи локальні стрибки напруги, які спричиняють проколи ременя та поздовжні розриви. Він слугує основною відповідною частиною для транспортувальних ліній важких вантажів із великою висотою падіння, повністю заповнюючи розрив у продуктивності звичайних сталевих натяжних роликів, які не мають буферної здатності.

Матеріал і виробництво

Уся сировина YUFENG Rubber Ring Impact Idler Roller проходить сувору вхідну перевірку від кваліфікованих постачальників. В оболонці ролика використовується потовщена безшовна вуглецева сталь Q235 із повністю гарячим цинкуванням для покращеної стійкості до каламутної води, лужної золи та прибережного соляного туману. Амортизуючі кільця виготовлені зі суміші NR/SBR гуми з твердістю 65±5 Shore A, що забезпечує еластичну амортизацію, зносостійкість і тривалу стійкість до деформації при повторних ударах.

Матеріал гумового кільця та захист від ударів

Сегментовані гумові кільця використовують гуму 65±5 Shore A NR/SBR, яка поглинає повторювані удари від падаючих матеріалів. Їх еластична структура допомагає розподіляти зосереджені навантаження по поверхні стрічки, зменшуючи ризик проколу, розриву та остаточної деформації під час безперервних операцій навантаження.

Ущільнення роликів і захист підшипників

Суцільний сталевий вал 45# обробляється на верстаті з ЧПУ та поєднується з радіальними шарикопідшипниками із зазором C3, наповненими високотемпературним літієвим мастилом. Триканальні нейлонові лабіринтові ущільнювачі та подвійні зовнішні гумові пилозахисні кільця створюють численні бар’єри захисту від мінерального пилу, каламутної води та вологи.

Заводська перевірка та контроль якості

Перед доставкою кожне готове направляюче колесо проходить калібрування концентричності, випробування опору обертанню, моделювання ущільнення каламутної води та повторне випробування на втому від удару. Ці процедури допомагають перевірити структурну стабільність і надійне обертання перед тим, як продукти будуть відправлені в промислове завантаження.

Дані польових випробувань і порівняння проблем у галузі

Компанія YUFENG провела шість місяців безперервного спостереження за кар’єрами, підземними вугільними шахтами та лініями транспортування цементної сировини. Натяжні ролики з гумовими кільцями порівнювалися зі звичайними гладкими сталевими натяжними роликами за аналогічних умов високого падіння сипучого матеріалу.

Ефективність поглинання ударів

Польові записи показали, що структура сегментованого гумового кільця поглинає понад 60% виміряної енергії удару, допомагаючи зменшити передачу прямого удару від великих кускових матеріалів до конвеєрної стрічки та рами ролика.

Результати захисту та обслуговування ременів

Протягом шестимісячного періоду відстеження перевірені конвеєрні лінії зафіксували на 72% менше випадків проколів і розривів стрічки, на 35% довший цикл обслуговування стрічки та на 65% менше часу простою на технічне обслуговування зони завантаження порівняно з попередніми робочими умовами.

Порівняння продуктивності

Справжні випадки застосування промислових проектів

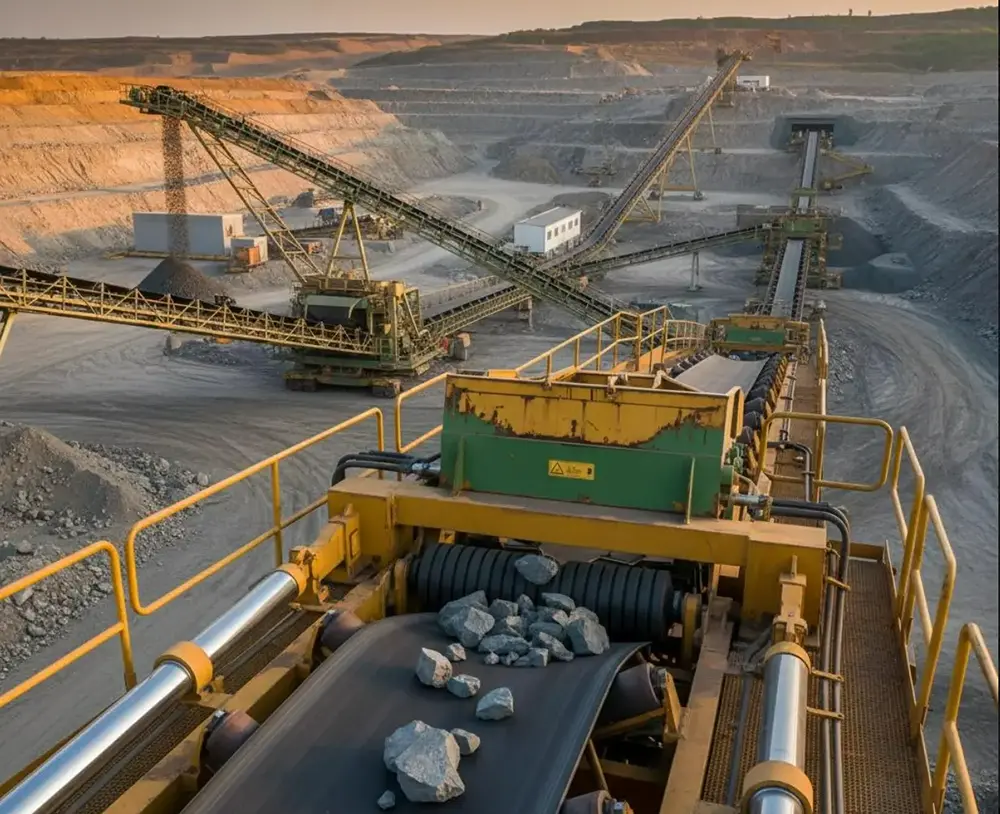

Проект відкритого завантаження залізної руди

У проекті з розробки залізної руди відкритого типу у Внутрішній Монголії звичайні сталеві натяжні ролики раніше були встановлені під 4-метровим водоспускним жолобом. Великі грудки руди часто спричиняли проколи конвеєрної стрічки та повторювали ремонт латок. Після модернізації зони завантаження YUFENG Rubber Ring Impact Idler Rollers кількість випадків проколів ременя значно зменшилася, а щотижневе технічне обслуговування латками було припинено. Зареєстровані місячні витрати на ремонт та закупівлю ременів зменшилися на 61%.

Лінії транспортування цементу та сипучих матеріалів

Ударні ролики з гумовими кільцями YUFENG також підходять для систем транспортування цементної сировини, розвантаження каменю та подачі вугілля, де великі або нерівні матеріали створюють концентрований удар у точках передачі. Еластичні кільця допомагають захистити ремінь, а герметична роликова структура забезпечує стабільну роботу в запилених промислових середовищах.

Підтримка перевірки проекту

YUFENG може надати технічні характеристики продукту, протоколи інспекції фабрики, фотографії встановлення та доступну документацію про польову роботу для підтримки технічної оцінки клієнта, вибору обладнання та участі в торгах за проектом.

Повні параметри специфікації продукту

Чому варто вибрати продукцію заводу YUFENG

Інтегровані виробничі можливості

YUFENG контролює ключові виробничі процеси всередині компанії, включаючи обробку роликових труб, формування гумових кілець, збірку підшипників і перевірку готової продукції. Цей інтегрований робочий процес допомагає підтримувати постійні розміри, якість встановлення гумових кілець і загальну продуктивність складання в різних виробничих партіях.

Цілеспрямоване рішення для проблем зони завантаження

Наш опорний ролик з гумовим кільцем призначений для точок передачі, де падіння вугілля, руди, заповнювачів та інших сипучих матеріалів може спричинити прокол стрічки, розрив і надмірну вібрацію. Еластичні гумові кільця пом'якшують удар, а багатоступінчаста ущільнювальна структура захищає підшипниковий вузол, допомагаючи зменшити перерви в обслуговуванні та частоту заміни.

Пряме обслуговування та підтримка проекту

YUFENG надає прямі заводські ціни, технічну консультацію, індивідуальні креслення та підтримку зразків. Індивідуальну продукцію можна оцінити за допомогою випробувань на удар і герметичність перед відправленням, тоді як великі обсяги замовлень плануються відповідно до виробничих потужностей для підтримки стабільного виконання проекту.

Часті запитання

Питання 1: Яка основна відмінність між опорним роликом з гумовим кільцем і звичайними гладкими сталевими опорними роликами?

Головною відмінністю є структура амортизації. Гладкі сталеві направляючі ролики передають падаючий удар безпосередньо на конвеєрну стрічку, тоді як YUFENG Rubber Ring Impact Idler Rollers використовують сегментовані еластичні гумові кільця для поглинання та розподілу енергії удару. Це робить їх особливо придатними для точок завантаження з високим падінням, що обробляють великі кускові матеріали.

Q2: Які послуги з налаштування доступні?

Ми підтримуємо налаштування діаметра ролика, ефективної довжини, товщини гумового кільця та відстані. Спеціальні опції, такі як гумові кільця з EPDM, посилені конструкції та роликові компоненти з нержавіючої сталі, також доступні для високотемпературного, корозійного або прибережного застосування.

Q3: Яке щоденне обслуговування потрібне?

Регулярне технічне обслуговування головним чином включає перевірку гумових кілець на наявність тріщин або надмірного зносу та підтвердження того, що кожен ролик обертається плавно. Регулярна перевірка рами, ущільнювальних компонентів і стану підшипників може допомогти виявити можливі несправності до того, як вони вплинуть на роботу конвеєра.

Запит на заводську пропозицію

Якщо вам потрібні опорні опори для завантажувальних лотків із високим падінням, зв’яжіться з YUFENG, щоб отримати зразки продукції, індивідуальні специфікації, технічні креслення та пряму пропозицію від заводу. Наша команда інженерів може порекомендувати відповідну конфігурацію гумового кільця відповідно до розміру матеріалу, висоти падіння, ширини стрічки та умов експлуатації.
