Спіральний зворотний ролик

YUFENG спеціалізується на високоефективних самоочисних конвеєрних роликах серії, з основною виробничою базою та автоматизованим цехом, розташованим у промисловому кластері професійного конвеєрного обладнання Північного Китаю. Бренд інтегрує спіральний структурний дизайн проти прилипання, зносостійку сировину високої міцності та технологію багатоканального лабіринтового ущільнення в кожен спіральний зворотний ролик.

Основна інформація про тест

Компанія YUFENG провела 6-місячне безперервне випробування в польових умовах, щоб оцінити довгострокову продуктивність свого спірального поворотного направляючого ролика в складних умовах зворотного конвеєра. Випробування охоплювали різні промислові середовища, включаючи підземний видобуток вугілля, транспортування цементного клінкеру, розвантаження мінерального порошку в порту та транспортування золи від теплової енергії.

Сценарії випробувань включали умови з високим вмістом пилу, високої вологості, бруду та липкого матеріалу, із середнім вмістом 4–9 кг залишкового липкого рудного порошку, шламу та золи, прикріплених до кожного квадратного метра стрічки повернення. Ці умови були вибрані, щоб відтворити загальні проблеми адгезії матеріалу, які виникають при безперервному промисловому транспортуванні.

Результати випробувань підтвердили, що для направляючих конвеєрів зворотного боку, які працюють з липкими матеріалами, лише основної несучої здатності недостатньо. Ефективність автоматичного звільнення матеріалу, здатність проти злипання та стабільність відстеження стрічки мають вирішальне значення для підтримки плавної роботи стрічки повернення. Ці вимоги до продуктивності формують основну логіку конструкції направляючого ролика YUFENG.

Тест самоочищаючої спіральної структури

Порівняльні польові випробування в умовах липкого матеріалу

Компанія YUFENG провела двотижневе порівняльне польове випробування між спіральним поворотним роликом і звичайними роликами з плавним поверненням за ідентичних умов транспортування липкої золи. Результати випробувань показали значні відмінності в контролі адгезії матеріалу та вимогах до обслуговування.

У звичайних роликах з плавним поверненням через 8–12 годин безперервної роботи нерівномірно накопичувався матеріал на поверхні роликів. Накопичені липкі матеріали утворювали нерівні опуклості, що спричиняло проблеми з відхиленням ременя та потребувало ручного чищення кожні 12 годин. Кожна зупинка очищення тривала приблизно 18–22 хвилини, що збільшувало навантаження на технічне обслуговування та знижувало доступність конвеєра.

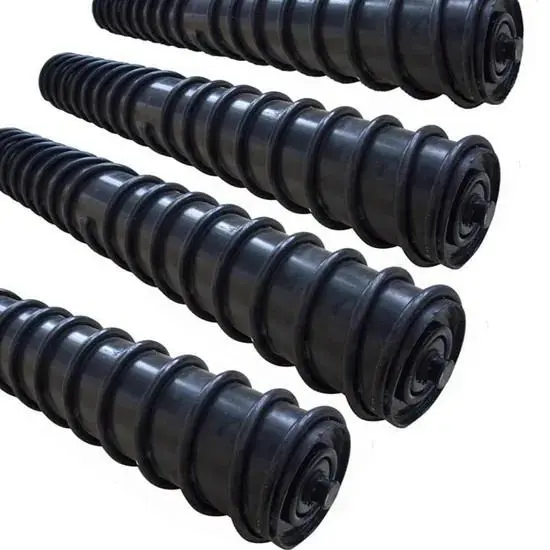

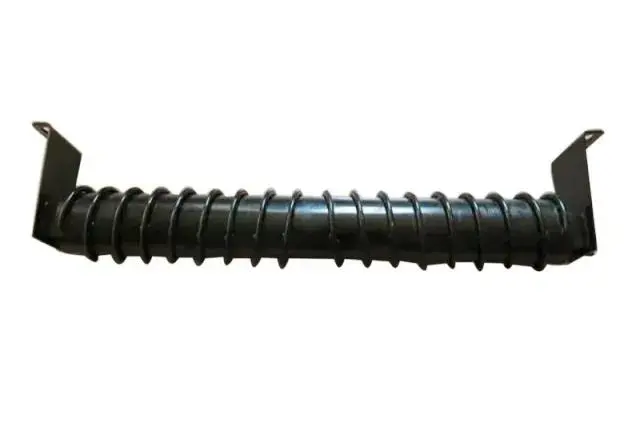

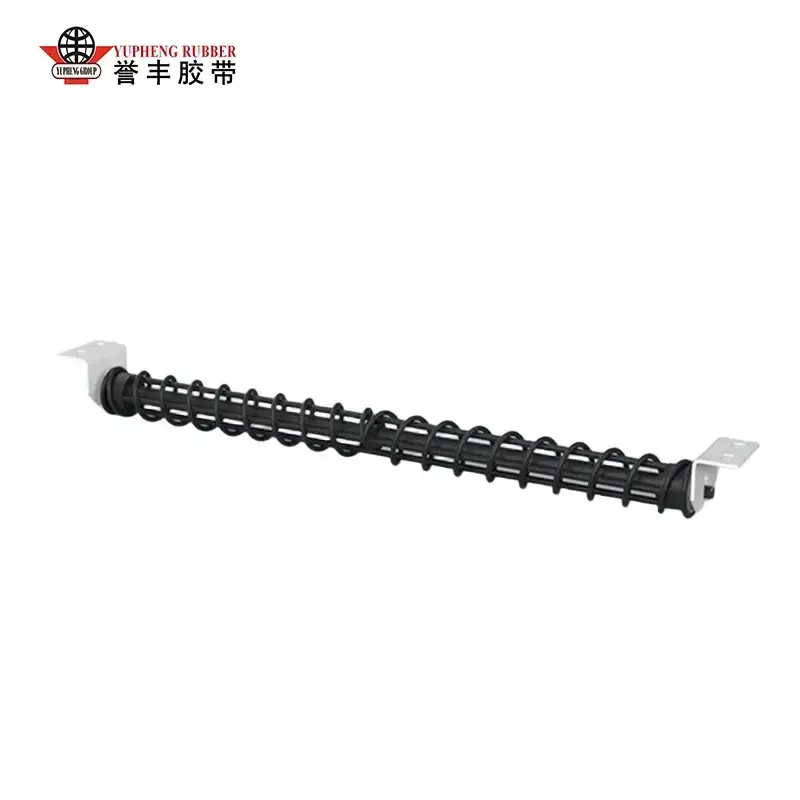

YUFENG Idler Roller має симетричну подвійну гвинтову структуру польоту. Під час обертання ролика спіральна поверхня безперервно видаляє залишки липких матеріалів і направляє їх від центру стрічки до обох сторін. Після 30 днів безперервної роботи на поверхні валика не спостерігалося явного накопичення матеріалу, що усуває необхідність частого ручного очищення.

1. Симетрична двонаправлена ​​S-подібна спіральна конструкція

Спіральна стрічка з високоміцної сталі зварена точно по траєкторії контакту стрічки. Двонаправлена ​​спіральна структура генерує збалансовану поперечну силу штовхання матеріалу, рівномірно переносячи липкі залишки до обох країв стрічки, не викликаючи концентрованого стирання або пошкодження гумового шару конвеєрної стрічки.

2. Багатошарова лабіринтова композитна система ущільнення

Внутрішнє триканальне нейлонове лабіринтове ущільнення в поєднанні з зовнішнім гумовим пилозахисним кільцем створює багатоступеневу структуру захисту. Ця конструкція ефективно блокує шахтний пил, каламутну воду та дрібний попіл від потрапляння в порожнину підшипника, запобігаючи поширеним несправностям, таким як заклинювання підшипників і блокування обертання роликів, спричинені забрудненням матеріалу.

3. Концентрична збалансована структура розподілу ваги

Автоматизована технологія токарної обробки з ЧПК контролює концентричність роликової труби в межах загального биття індикатора 0,3 мм. Оптимізована конструкція динамічного балансу утримує амплітуду обертальної вібрації нижче 0,8 мм під час високошвидкісної роботи конвеєра, зменшуючи додаткові втрати натягу стрічки та знижуючи непотрібне споживання енергії конвеєрною системою.

Випробування на водонепроникність і стійкість до пилу, бруду та корозії

Умови тестування моделювання навколишнього середовища

Спіральний зворотний ролик YUFENG призначений для відкритих і підземних мокрих конвеєрних середовищ. Його герметичність і стійкість до корозії були перевірені шляхом професійного моделювання навколишнього середовища.

Випробування імітували безперервне розбризкування каламутної води зі швидкістю потоку води 9 мм/год у поєднанні з впливом мінерального пилу високої концентрації. Зразки безперервно працювали протягом 40 хвилин поспіль у цих суворих умовах, щоб оцінити надійність ущільнення та ефективність захисту від корозії.

Перевірені результати тесту

Після випробування порожнина підшипника залишалася повністю сухою без проникнення води чи пилу. Оцинкована гарячим способом оболонка валика та спіральна стрічка зберегли антикорозійне покриття без відшарування чи пошкодження поверхні. Опір обертанню підшипника збільшився лише на 3% після випробування, при цьому не спостерігалося зупинки роликів або збоїв у обертанні.

Ця стабільна герметичність і антикорозійні характеристики дозволяють YUFENG Idler Roller надійно працювати в дощових портах під відкритим небом, багатих водою підземних шахтах і цементних заводах, де промиваються спреями. Конструкція ефективно знижує ризики зупинки та витрати на заміну, спричинені іржею, накопиченням матеріалу та пошкодженням підшипників.

Порівняння інтелектуального запобігання відхиленням і ефективного функціонування

Завдяки безперервному навантаженню та тестуванню роботи на місці, спіральний поворотний ролик YUFENG забезпечує на 40% вищу повну ефективність роботи, ніж звичайні направляючі ролики з плавним поверненням, з конкретними порівняльними даними, наведеними в таблиці нижче:

Перевірені стандартні технічні параметри продукту

1. Сировина роликової оболонки

YUFENG Idler Roller використовує високоточну безшовну трубу з вуглецевої сталі Q235 як матеріал оболонки ролика. Кожна труба проходить сувору перевірку сировини перед виробництвом і отримує гарячеоцинковану антикорозійну обробку для підвищення зносостійкості, стійкості до ударів і довгострокової надійності експлуатації на відкритому повітрі та під землею.

2. Відповідний діапазон ширини конвеєрної стрічки

Стандартний направляючий ролик підтримує конвеєрні стрічки шириною від 400 мм до 2000 мм, охоплюючи системи транспортування сипучих матеріалів для легких, середніх і важких умов навантаження.

3. Параметри стандартного зовнішнього діаметра ролика

Доступні стандартні діаметри роликів: Φ89 мм, Φ108 мм, Φ133 мм, Φ159 мм, Φ168 мм і Φ219 мм. Спеціальний діаметр доступний відповідно до структури конвеєра та робочих вимог.

4. Статична вантажопідйомність одного ролика

Максимальна статична вантажопідйомність одного ролика досягає 1500 кг, що відповідає вимогам систем транспортування на великі відстані, що перевозять важкі матеріали, такі як мінеральна руда, вугілля та сипучі промислові матеріали.

5. Відповідна товщина конвеєрної стрічки

Ролик сумісний з конвеєрними стрічками товщиною від 3 мм до 18 мм, включаючи стандартні гумові конвеєрні стрічки, вогнестійкі стрічки для гірничих робіт і зносостійкі стрічки для транспортування цементу.

6. Діапазон адаптації робочої температури

Спіральний поворотний ролик YUFENG підтримує стабільну роботу від -40°C до +65°C, що робить його придатним для низькотемпературних відкритих шахтних середовищ і високотемпературних промислових виробничих ліній.

7. Вага нетто стандартного одного ролика

Стандартна вага нетто коливається від 6,2 кг до 28,7 кг залежно від діаметра ролика, ефективної довжини та конструктивної конфігурації.

8. Стандартна конфігурація підшипника

На ролику використовуються радіальні шарикопідшипники із зазором C3 ZZ із низьким опором обертанню, допуском до теплового розширення та мастилом, що не потребує обслуговування, для підтримки стабільної роботи протягом усього циклу обслуговування.

Справжні промислові випадки застосування на місці

1. Застосування підземного зворотного конвеєра вугільної шахти

Клієнт підземної вугільної шахти раніше стикався з частим заклинюванням зворотного ходу, спричиненим накопиченням мокрого вугільного шламу та кам’яного порошку. Ці несправності призвели до відхилення стрічки, повторних перерв у виробництві та високих витрат на ручне очищення.

Після заміни традиційних зворотних роликів на ролики YUFENG Idler Rollers конвеєрна система працювала безперервно протягом шести місяців. Було скасовано щоденне ручне очищення, кількість несправностей, пов’язаних із відхиленням ременя, зменшилася більш ніж на 70%, а щомісячні витрати на заміну направляючого ролика зменшилися більш ніж на 55%. Рішення також зменшило ризики безпеки підземного обслуговування, спричинені частим ручним очищенням обладнання.

2. Застосування конвеєра наливних копалин у прибережному порту

Прибережний рудний термінал, що працює в умовах постійного дощу та туману морської солі, раніше страждав від швидкої корозії роликів і накопичення мінерального порошку. Традиційні направляючі з плавним поверненням спричиняли накопичення поверхні, що дряпало дорогі конвеєрні стрічки.

Після застосування спіральних поворотних опорних роликів YUFENG з гарячеоцинкованими оболонками та самоочисними спіральними структурами проблеми з адгезією матеріалу значно зменшилися. Одна партія поставлених роликів безперервно працювала більше восьми місяців без заміни, зберігаючи стабільну роботу в суворих морських умовах.

3. Застосування для транспортування липкої золи цементного заводу

Велика цементна виробнича база зіткнулася із серйозною адгезією зворотного ролика, спричиненою вологою золою клінкеру. Перед заміною командам технічного обслуговування доводилося вручну чистити зворотні ролики кожну зміну, що спричиняло високі витрати праці та часті простої конвеєра.

Після встановлення направляючих роликів YUFENG спіральна структура автоматично видаляє накопичення золи під час роботи. Витрати на роботу з прибирання зменшилися приблизно на дві третини, а зменшення стирання стрічки допомогло продовжити термін служби конвеєрної стрічки.

П'ять основних конкурентних переваг

1. Ефективність, перевірена в реальних промислових умовах

Усі дані щодо ефективності очищення, ефективності запобігання відхиленням і терміну служби перевіряються шляхом безперервного тестування роботи промислового конвеєра. YUFENG зосереджується на практичних характеристиках застосування, а не на теоретичних параметрах.

2. Симетрична подвійна спіральна самоочищувальна структура

Двонаправлена ​​спіральна конструкція безперервно видаляє липкі матеріали, зберігаючи збалансований контакт ременя. Це зменшує частоту відхилення стрічки, запобігає локальному стиранню стрічки та покращує стабільність транспортування в умовах вологого та липкого матеріалу.

3. Багатоканальне ущільнення та антикорозійний захист

Комбінація лабіринтового композитного ущільнення та гарячого оцинкованої поверхні запобігає пилу, каламутній воді та корозійним матеріалам від пошкодження внутрішніх підшипників, підтримуючи тривалу роботу без обслуговування.

4. Інтегрована конструкція для зниження експлуатаційних витрат

Зменшуючи накопичення матеріалу, частоту очищення, заміну ролика та пошкодження стрічки, ролик YUFENG зі спіральним зворотним ходом допомагає клієнтам знизити загальні витрати на обслуговування конвеєра та підвищити ефективність виробництва.

5. Професійний заводський контроль якості

YUFENG управляє автоматизованими цехами різання, зварювання, складання та тестування відповідно до стандартів управління якістю ISO9001. Кожен готовий ролик проходить перевірку, включаючи випробування концентричності, випробування опору обертанню та перевірку ефективності ущільнення перед відправленням.

Відповідні сценарії промислового застосування

1. Гірничі конвеєрні системи

Підходить для підземних і відкритих вугільних шахт, що транспортують вологий вугільний шлам, порошок живої породи та каламутні мінеральні матеріали, де часто виникає адгезія зворотної стрічки.

2. Транспортування сипучих матеріалів у прибережному порту

Призначений для мінерального порошку, залізної руди, піску та інших сипучих матеріалів, що транспортуються у вологому морському середовищі з ризиком корозії в соляному тумані.

3. Цементна, металургійна та теплоенергетика

Застосовується до липкої золи, залишків клінкеру, пічного шлаку та інших промислових матеріалів, які легко накопичуються на звичайних зворотних роликах.

4. Збагачувальні та агрегатні комбінати

Підходить для конвеєрних систем вологого шламу, піщаних заповнювачів і переробки мінеральних речовин, які вимагають постійного самоочищення.

5. Конвеєрні системи з частими проблемами зчеплення

Ідеально підходить для будь-якої секції зворотного конвеєра, яка страждає від накопичення матеріалу, відхилення стрічки, потреби частого очищення та короткого терміну служби роликів.

Чому варто вибрати YUFENG?

Надійне самоочищувальне конвеєрне рішення від професійного виробника

Спіральний поворотний ролик YUFENG поєднує в собі технологію прецизійної спіральної конструкції, перевірений досвід промислового застосування та стандартизований заводський контроль якості. Розроблений для середовища транспортування липкого матеріалу, він допомагає усунути накопичення матеріалу, зменшити проблеми відхилення стрічки та мінімізувати час незапланованих простоїв конвеєра.

Прямі постачання з заводу та індивідуальна підтримка

Як професійний виробник конвеєрних компонентів, YUFENG надає прямі заводські постачання, індивідуальні специфікації, технічні консультації та послуги з підбору додатків для глобальних інтеграторів систем транспортування сипучих матеріалів.

Підвищте надійність конвеєра за допомогою YUFENG

Виберіть YUFENG Idler Roller, щоб досягти продуктивності автоматичного самоочищення, надійного захисту від корозії та стабільної роботи зворотного ременя для вимогливих промислових конвеєрних додатків.

FAQ

Q1: Яка різниця між натяжним роликом із плавним поверненням і натяжним роликом зі спіральним поверненням?

Звичайні направляючі з плавним поверненням забезпечують лише базову підтримку ременя. Липкі матеріали можуть легко накопичуватися на поверхні валика, спричиняючи відхилення стрічки та необхідність частого очищення.

Напрямний ролик YUFENG використовує двонаправлену спіральну структуру для безперервного видалення залишків матеріалів під час роботи, підтримуючи поверхню контакту стрічки чистішою та зменшуючи проблеми відхилення, спричинені накопиченням матеріалу.

Q2: Як перевірити якість спірального зворотного ролика перед покупкою?

Клієнти повинні зосередитися на трьох ключових моментах:

1. Якість спірального зварювання

Спіральна стрічка повинна бути щільно приварена до оболонки ролика, щоб уникнути ослаблення під час тривалої експлуатації.

2. Ущільнювальна структура

Надійний ролик повинен використовувати багатошарове лабіринтове ущільнення замість простих пилових кілець, щоб пил і вода не пошкодили підшипник.

3. Антикорозійна обробка

Оцинковані гарячим способом оболонки роликів забезпечують кращу стійкість до корозії для зовнішніх, шахтних і вологих промислових середовищ.

Q3: Які матеріали доступні для спіральних конструкцій?

1. Спіральний політ з вуглецевої сталі

Забезпечує високу зносостійкість і ударну міцність, підходить для шахт, портів, цементних заводів та інших важких застосувань.

2. Гумовий спіральний політ

Забезпечує м'який контакт стрічки та підходить для транспортування невеликих вантажів. Однак він має меншу стійкість до високих температур і сильного стирання.
