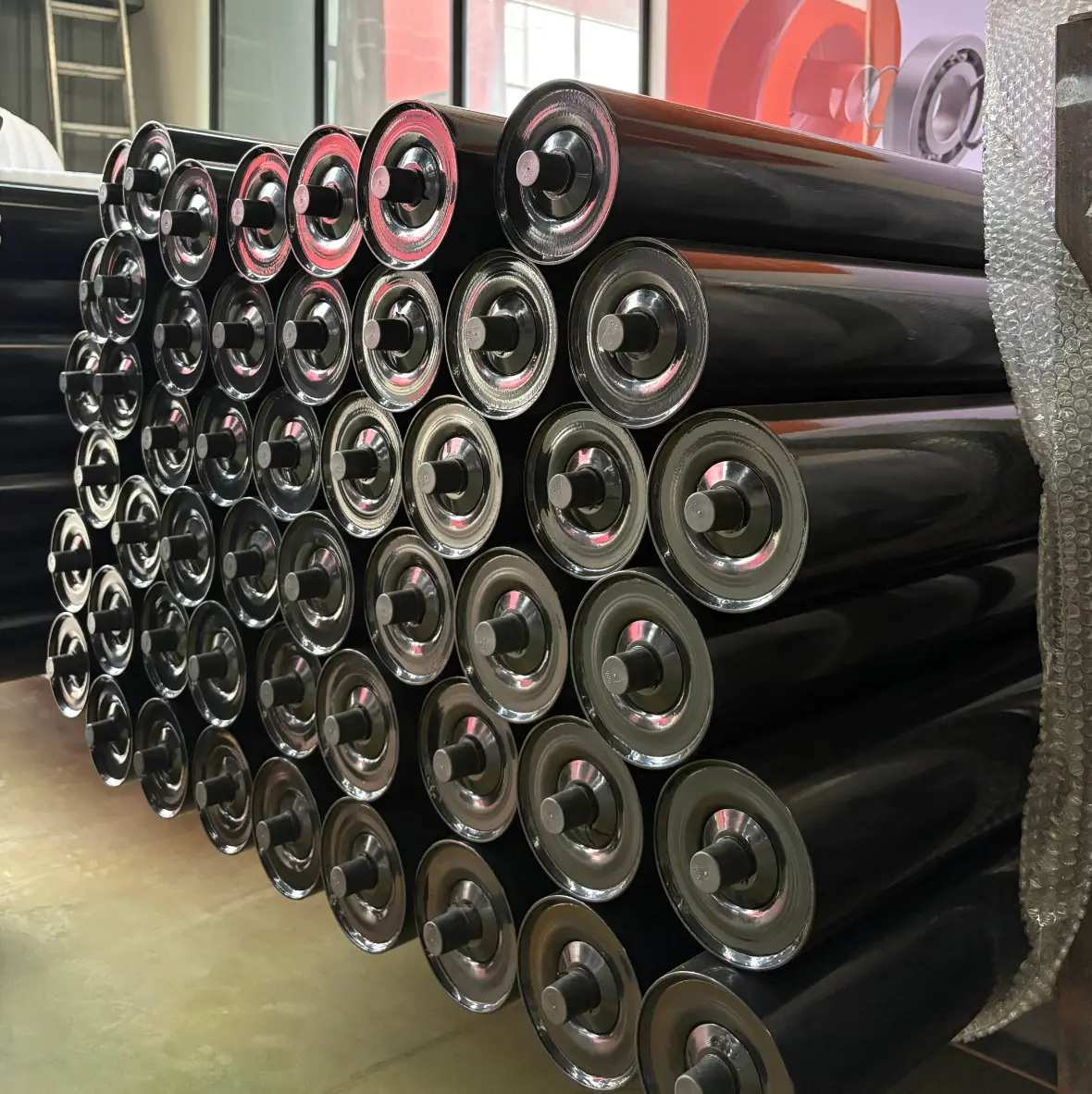

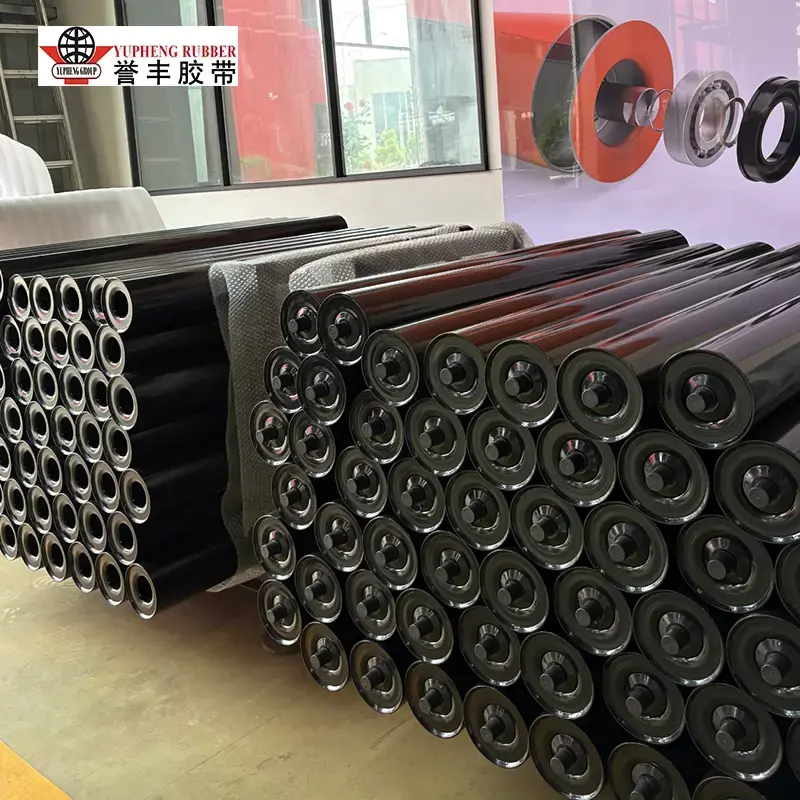

Натяжний коток

Маючи 15-річний досвід виробництва конвеєрних роликів, YUFENG постачає желобкові направляючі діаметром 89–159 мм для ширини стрічки 400–2400 мм. Кожен жолобинний ролик проходить випробування на обертання, удар, корозію та герметичність для забезпечення надійної роботи. Інтегрована конструкція жолоба допомагає зменшити розсипання матеріалу та нерівномірне зношування країв стрічки завдяки кресленням CAD, тестуванню зразків і доступній технічній підтримці.

Визначення продукту та повний виробничий процес

1. Структура та функції жолоба

Вузол жолоба складається з трьох окремих роликів, встановлених на інтегрованому кронштейні для штампування: одного горизонтального центрального ролика та двох симетричних похилих бічних роликів. Разом вони утворюють стійкий увігнутий жолоб для транспортування, який підтримує конвеєрну стрічку та допомагає утримувати сипучі матеріали в центрі під час транспортування.

YUFENG вибирає високоякісні безшовні товстостінні сталеві труби Q235 для корпусу ролика, суцільні вали з вуглецевої сталі, посилені холодноштамповані кронштейни та багатошарові лабіринтові подвійні масляні ущільнення. Автоматизоване різання з ЧПК, зварювання в захисному газі та електростатичне високотемпературне антикорозійне покриття використовуються протягом усього процесу виробництва для підвищення точності розмірів, міцності конструкції та стійкості до корозії.

2. Посилена конструкція ролика для важкого транспортування

У багатьох недорогих загальних направляючих роликах використовуються тонкостінні труби товщиною приблизно 2,0–2,5 мм, які можуть деформуватися під час тривалих важких навантажень і сприяти зміщенню ременя, розсипанню матеріалу та виходу з ладу підшипника. YUFENG використовує безшовні сталеві труби товщиною 3,5 мм для посиленої конструкції ролика в поєднанні з високоточними підшипниками серії 6204, 6205 і 6306 з подвійним ущільненням відповідно до необхідного навантаження.

Радіальне биття контролюється в межах 0,5 мм, тоді як статичний опір обертанню підтримується на рівні приблизно 1,5–2,5 Н. Ця точність допомагає ролику досягати стабільного обертання, низького тертя та зниженого робочого шуму в складних середовищах із високим вмістом пилу, вологості, мінеральної суспензії або помірного впливу кислот і лугів.

3. Спеціалізовані матеріали для різних умов праці

На додаток до стандартних сталевих направляючих роликів, YUFENG підтримує спеціалізовані виробничі можливості для спеціалізованих конфігурацій роликів. Доступні опції включають зносостійкі ролики з гумовою затримкою, антикорозійні ролики з UHMWPE та конфігурації валів із нержавіючої сталі.

Ці опції дозволяють замовникам вибирати відповідні матеріали та конструкції роликів відповідно до абразивних матеріалів, корозійних середовищ, впливу вологи та інших умов експлуатації. Перед виробництвом сировина, що надходить, проходить перевірку хімічного складу та механічної міцності, щоб забезпечити постійну якість матеріалу з самого початку виробничого процесу.

Автентичні дані довгострокових польових випробувань

1. Шестимісячне польове випробування підземної вугільної шахти

Компанія YUFENG організувала шестимісячне безперервне польове випробування свого направляючого котка з жолобом у підземній вугільній шахті. Випробування зосереджено на довгостроковій стабільності роботи, ефективності ущільнення, захисту стрічки та утриманні матеріалу за складних умов транспортування.

Тестове середовище:Підземна дорога вугільної шахти з концентрацією пилу ≥1200 мг/м³, температурою навколишнього середовища від -10 °C до +65 °C і 24-годинною безперервною роботою транспортування.

Стан навантаження:Кожна група роликів витримувала максимальне навантаження до 2800 кг під час транспортування сирого вугілля, породи та змішаних сипучих матеріалів.

2. Перевірений термін служби

Під час польових випробувань желобковий направляючий ролик YUFENG накопичив 32 600 стабільних годин роботи. На основі записаних порівняльних даних це приблизно в 3–5 разів перевищує термін служби звичайних тонкостінних натяжних роликів, що використовуються в аналогічних умовах.

3. Ущільнення та захист підшипників

Після 30 послідовних днів циклічного впливу пилу та розпилення води під високим тиском перевірені ролики не показали заклинювання підшипників і внутрішнього витоку мастила. Багатошарова лабіринтова ущільнювальна структура допомогла захистити підшипниковий вузол від проникнення пилу та води.

4. Захист конвеєрної стрічки

Стандартна жолобна конструкція забезпечує стабільну підтримку стрічки та допомагає зменшити надмірне тертя між конвеєрною стрічкою та роликами. Під час польових випробувань оптимізована конфігурація ролика була пов’язана з подовженням циклу заміни конвеєрної стрічки приблизно на 40% порівняно з попередніми робочими умовами.

5. Контроль розливу матеріалу

Кут жолоба 35° допомагає сформувати глибший профіль транспортування та більш ефективно утримує дрібні сипучі матеріали на конвеєрній стрічці. При тому самому об’ємі транспортування виміряна швидкість розсипання матеріалу становила приблизно 0,48%, порівняно з 3,2% для конфігурацій паралельного плоского направляючого ролика.

Ці польові результати надають практичні довідкові дані для замовників, які оцінюють жалобні відстійники для підземного видобутку корисних копалин, транспортування сипких матеріалів та інших безперервних важких конвеєрів.

Повна класифікація продукції та стандартні технічні параметри

1. Стандартний 3-валковий жолобинний направляючий ролик

Стандартний 3-валковий жолобинний направляючий пристрій — це універсальна конфігурація для систем транспортування гірничої промисловості, цементу, зерна та інших сипучих матеріалів. Він складається з одного центрального валика та двох похилих бічних валиків для формування стабільного транспортного корита. Стандартні кути жолоба включають 20°, 30°, 35° і 45°, що дозволяє адаптувати конструкцію до різних характеристик матеріалу та конструкції конвеєра.

2. Ударний буфер

Натяжний ролик Impact Buffer Troughing Idler розроблений для конвеєрних точок завантаження та подачі, де падаючі матеріали створюють сильний миттєвий удар. Його ролики використовують товсту гуму для поглинання енергії удару та зменшення прямого удару, що передається конвеєрній стрічці та конструкції ролика. За відповідних умов експлуатації конструкція з гумовим буфером може поглинати до 70% миттєвої сили удару від падаючих сипких матеріалів.

3. Автоматичне самовирівнювання жолоба

Автоматичний саморегулюючий жолобинний направляючий ролик містить опорну конструкцію для корекції відхилення, яка допомагає направляти конвеєрну стрічку назад до її нормального робочого положення. Він підходить для конвеєрних систем, де відхилення стрічки може спричинити стирання краю, пошкодження стрічки або розсипання матеріалу, допомагаючи покращити довгострокову стабільність конвеєра та зменшити вимоги до ручного регулювання.

4. UHMWPE антикорозійний жолобок

Антикорозійний жолобинний ролик UHMWPE використовує неметалічний полімерний роликовий корпус, розроблений для корозійних робочих середовищ. Його корозійно-стійка конструкція робить його придатним для хімічних заводів, соляних дворів, очисних споруд та інших застосувань, які піддаються впливу кислоти, лугу, соляного туману або вологи. Легка роликова конструкція може також допомогти зменшити опір обертанню та вимоги до обслуговування.

5. Стандартний діапазон технічних параметрів

YUFENG може додатково налаштувати діаметр ролика, товщину труби, розмір вала, конфігурацію підшипника, структуру ущільнення, кут жолоба та розміри кронштейна відповідно до ширини стрічки, потужності транспортування, характеристик матеріалу та фактичних умов роботи.

Кейси реальних глобальних клієнтів

Конвеєрні ролики YUFENG експортуються в більш ніж 32 країни та регіони, підтримуючи масштабні проекти з видобутку корисних копалин, портів, транспортування цементу та сипучих матеріалів. Наші ролики вибираються відповідно до фактичних умов роботи, таких як навантаження, ширина стрічки, середовище транспортування, вплив корозії та характеристики матеріалу.

1. Проект відкритого видобутку вугілля в Монголії

Масштаб проекту:12-кілометрова вугільна конвеєрна система з високоміцною стрічкою шириною 1200 мм і проектною потужністю транспортування 2000 тонн на годину.

Завдання клієнта:Раніше використовувані недорогі імпортні ролики виходили з ладу протягом приблизно 6000 годин роботи. Часті зупинки призвели до втрат виробництва та збільшення витрат на запчастини.

Рішення YUFENG:Ми постачаємо індивідуальні посилені ущільнювальні ролики під кутом 35° із потовщеною трубчастою стінкою та вдосконаленою лабіринтовою структурою ущільнення. Конструкцію було оптимізовано для великих навантажень, роботи на відкритому повітрі та в умовах високої запиленості.

Перевірений результат:Після 18 місяців безперервної роботи на відкритому повітрі ролики не потребували заміни, і не було зареєстровано жодних поломок. Щомісячні витрати на технічне обслуговування зменшилися приблизно на 65%.

Відгуки клієнтів:«Натяжні колеса зберігають стабільний робочий стан в умовах сильного пилу на відкритому повітрі, маючи набагато більш конкурентоспроможну загальну вартість, ніж європейські імпортні марки».

2. Прибережний термінал розвантаження руди Південно-Східної Азії

Умови роботи:Конвеєрна система працює на відкритому повітрі протягом усього року, з безперервним розвантаженням суден і перенесенням на склад в умовах сильного прибережного соляного туману.

Рішення YUFENG:Ми постачаємо антикорозійні жолоби натяжних роликів з поліетилену високої високоякісної поліетилену (UHMWPE) із внутрішніми валами з нержавіючої сталі та корозійно-стійкими компонентами. Конструкцію роликів було обрано для зменшення проблем підшипників, пов’язаних з корозією, і підвищення надійності експлуатації в морських умовах.

Перевірений результат:Після двох років безперервної роботи клієнт повідомив про відсутність видимої іржі на валу або блокування підшипників, що забезпечує стабільну роботу в середовищі з високим вмістом солі та високою вологістю.

3. Внутрішня лінія з виробництва цементного клінкеру потужністю 5000 тонн на день

Умови роботи:Лінія виробництва цементу обробляє високотемпературну золу печі та високоабразивні заповнювальні матеріали, створюючи значні ударні навантаження та навантаження на знос конвеєрної системи.

Рішення YUFENG:Ми постачаємо гумові опори, призначені для поглинання ударів у зонах завантаження, одночасно зменшуючи прямий контакт між гострими матеріалами та конвеєрною стрічкою.

Перевірений результат:Оптимізована конфігурація ударного ролика зменшила пошкодження поверхні стрічки та допомогла продовжити цикл обслуговування всієї конвеєрної системи в умовах виробництва цементу з високим рівнем стирання.

YUFENG може надати доступні фотографії проекту, технічні характеристики та посилання на програми для оцінки замовником. Для великих закордонних транспортних проектів наша команда інженерів також може порекомендувати відповідні роликові конструкції відповідно до ширини стрічки, вантажопідйомності, кута транспортування та робочого середовища.

Основні конкурентні переваги проти звичайних ледарів ринку

Застосовні промислові сценарії

1. Гірнича промисловість

Конвеєрні ролики YUFENG підходять для відкритих вугільних шахт і підземних гірничодобувних робіт із залізної руди, золотої руди, бокситів та іншої сипучої сировини. Вони призначені для підтримки систем транспортування на великі відстані та складних умов роботи, де важливі стабільне обертання, несуча здатність і надійне ущільнення.

2. Теплові електростанції

На теплових електростанціях конвеєрні ролики YUFENG можна використовувати в системах подачі вугілля, транспортування вапняку для десульфурації димових газів і транспортування золи або шлаку котлів. Відповідна структура ролика допомагає підтримувати стабільну опору стрічки під час безперервного транспортування матеріалів і роботи у важких умовах.

3. Промисловість будівельних матеріалів

Ролики YUFENG використовуються на великих цементних заводах, піщаних і кам'яних кар'єрах і лініях обробки гравію. Їх міцна конструкція підходить для транспортування абразивних сипучих матеріалів, таких як заповнювачі, щебінь і цементна сировина, допомагаючи підтримувати надійну роботу конвеєра.

4. Порти та термінали наливних вантажів

У портах і терміналах для сипучих вантажів конвеєрні ролики YUFENG можна встановлювати на конвеєрні системи, що використовуються для вугілля, залізної руди, зерна та хімічних сипучих матеріалів. Вони підтримують навантажувально-розвантажувальне обладнання для суден, конвеєри та інші системи безперервної обробки матеріалів.

5. Виробництво хімії та солі

Для хімічних і соляних середовищ, які піддаються впливу кислот, лугів або соляного туману, YUFENG може забезпечити антикорозійні направляючі лотки з UHMWPE. Їхня корозійно-стійка конструкція допомагає зменшити зношення роликів і підтримує стабільну роботу в хімічно складних виробничих зонах.

6. Зернопереробна промисловість

Для систем транспортування пшениці, кукурудзи, рису та інших сільськогосподарських сипучих матеріалів доступні гладкі, малозношувані та харчові котки. Ці катки підходять для зберігання, обробки та транспортування зерна, де важливі чиста робота та надійне транспортування матеріалів.

Професійна сила та кваліфікація фабрики

1. Стандартизовані виробничі можливості

YUFENG управляє стандартизованим автоматичним виробничим цехом площею 20 000 м², оснащеним понад 50 комплектами точного обробного обладнання з ЧПК. Завдяки щомісячній виробничій потужності до 80 000 комплектів конвеєрних роликів і 15-річному досвіду цілеспрямованого виробництва ми забезпечуємо стабільну виробничу потужність як для стандартних, так і для індивідуальних вимог роликів.

2. Управління якістю та сертифікація

YUFENG підтримує повну систему управління якістю, що охоплює перевірку сировини, контроль виробничого процесу та випробування готової продукції. Наші роликові вироби виробляються згідно з вимогами управління якістю ISO 9001 із відповідним стандартом MT/T 821 і підтримкою відповідності CE для відповідних ринків. За потреби можуть бути надані сторонні звіти про фабричні перевірки та звіти про випробування продуктивності продукту.

3. П'ятиступеневий контроль якості

Наш процес контролю якості охоплює п’ять ключових етапів: вхідна перевірка сировини, випробування міцності зварювання напівфабрикатів, випробування опору обертанню готових роликів, випробування імітації ущільнення та старіння та остаточна перевірка упаковки перед відправленням. Цей процес допомагає забезпечити постійну продуктивність ролика, надійне ущільнення та стабільну роботу в складних конвеєрних системах.

4. Інженерна підтримка та швидка доставка

YUFENG підтримує безкоштовні інженерні креслення САПР, 7-денну доставку зразків для невеликих пробних замовлень і типовий 15–20-денний виробничий цикл для індивідуальних масових замовлень. Для промислових проектів за кордоном ми також надаємо дистанційне технічне керівництво та підтримку на місці підбору великомасштабних конвеєрних систем.

FAQ

1. З: Який кут жолоба направляючого ролика я повинен вибрати для своєї конвеєрної системи?

A: 35° є найбільш універсальним стандартним кутом, який підходить для більшості гірничодобувних і цементних промислових проектів. Тип під легким кутом 20° підходить для транспортування зерна та сільськогосподарських матеріалів з невеликим навантаженням, тоді як модель з глибоким желобом 45° розроблена для транспортування великої вантажопідйомності, щоб мінімізувати переповнення матеріалу. Ми можемо відрегулювати кут нахилу кронштейна повністю відповідно до вашого креслення конструкції конвеєра.

2. З: Чи можете ви поставити антикорозійні направляючі для соляних дворів і хімічних заводів?

A: Абсолютно. Ми пропонуємо три рішення для захисту від корозії: неметалічні полімерні направляючі ролики з UHMWPE, зносостійкі сталеві направляючі колеса з прогумованим покриттям, стійкі до іржі, і індивідуальні направляючі колеса внутрішнього вала з нержавіючої сталі, які можуть адаптуватися до тривалого корозійного робочого середовища кислоти, лугу та соляного туману.

3. З: Яка мінімальна кількість замовлення та стандартний час доставки?

A: Зразок пробного замовлення MOQ становить 1 штуку; оптове офіційне замовлення MOQ становить 100 комплектів. Звичайні технічні характеристики стандартного запасу можуть бути доставлені протягом 7 робочих днів, тоді як індивідуальний нестандартний ролик з жолобним роликом вимагає 15–20 днів виробництва.

4. З: Чи відповідають ваші направляючі лотки міжнародним стандартам промислового дизайну?

A: Уся готова продукція повністю відповідає глобальним промисловим стандартам CEMA, ISO, MT/T 821 і DIN, повні офіційні звіти про випробування додаються для транскордонного експортного митного оформлення.

Зв'яжіться з нами

Ви шукаєте довгий термін служби, що не потребує обслуговування, щоб оновити свою конвеєрну систему та скоротити витрати на довгострокову експлуатацію? Зв’яжіться з нашою командою професійних інженерів прямо зараз, щоб подати заявку на отримання безкоштовних зразків продукції, отримати індивідуальні технічні креслення та прямий оптовий прайс-лист заводу! Ми надаємо комплексне рішення для підбору компонентів конвеєра для всіх вимог вашого проекту транспортування матеріалів.
