Самоустановлюючий жолобок

Утримання конвеєрної стрічки в центрі є ключовою функцією саморегулюючого желоба YUFENG. Його автоматична поворотна рама реагує на бічний рух стрічки та допомагає виправляти зміщення, викликане нерівномірним натягом або навантаженням матеріалу, зменшуючи подряпини країв і перерви в обслуговуванні. Доступний у діаметрах 89–159 мм для ширини стрічки 400–2400 мм, він підходить для систем гірничодобувної промисловості, обробки зерна та транспортування цементу.

Визначення продукту та принцип роботи поворотної корекції

1. Структура

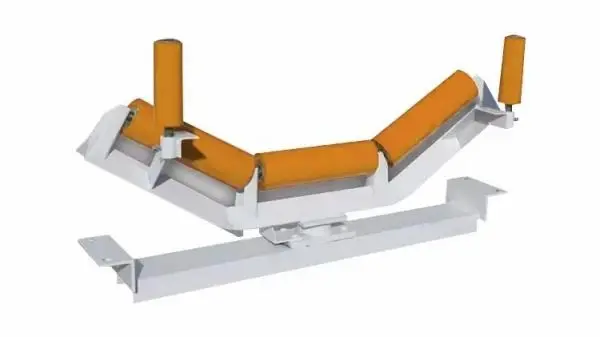

Натяжний ролик YUFENG із самовирівнюванням жолоба — це вузол для перенесення з трьома роликами, побудований на центральній основі, що вільно обертається. Він складається з одного горизонтального центрального ролика, двох симетричних похилих крильчатих роликів і бічних напрямних роликів, що запобігають зсуву. Коли конвеєрна стрічка відхиляється через нерівномірне завантаження матеріалу, нерівномірне натягнення стрічки або зміну вирівнювання конвеєра, край стрічки стикається з направляючим роликом і приводить в рух направляючу раму на 5°–8°, створюючи зворотну коригувальну силу, яка автоматично направляє стрічку назад до центру.

YUFENG використовує потовщені безшовні сталеві труби Q235, суцільні холоднотягнуті інтегральні вали, опорні сидіння з міцної литої сталі та двошарові лабіринтові композитні ущільнення. Кожен ролик оснащено підшипниками 6204/6305 із подвійним ущільненням із низьким коефіцієнтом тертя, радіальне биття яких контролюється нижче 0,5 мм, а статичний опір обертанню підтримується на рівні 1,4–2,4 Н. Ця конструкція забезпечує стабільну роботу з низьким рівнем шуму в запилених, вологих і змінних температурах середовищах від -20 ℃ до +80 ℃.

2. Індивідуальні конфігурації самовирівнювання

На додаток до стандартних моделей з вуглецевої сталі, YUFENG пропонує індивідуальні саморегулюючі ролики для різних умов експлуатації, включаючи ударні моделі з гумовою затримкою для точок подачі матеріалу, антикорозійні моделі UHMWPE для соляного туману та хімічних середовищ, а також високотемпературні моделі для конвеєрних ліній золи. Уся вхідна сировина проходить перевірку на міцність на розрив і хімічний склад перед виробництвом, щоб забезпечити постійну якість виробництва.

Перевірені дані польових випробувань

1. Семимісячний безперервний тест відстеження

Компанія YUFENG провела семимісячне безперервне польове випробування на 1,2-кілометровій системі транспортування зерна, щоб оцінити фактичну продуктивність відстеження траверси під час безперервної роботи. Випробування проводили на відкритому зерновому складі зі змінними вітровими умовами та температурою від -12 ℃ до +72 ℃. Кожна група холостого ходу обробляла вантажі до 2200 кг під час транспортування пшениці, кукурудзи та рису.

2. Основні результати діяльності

Відповідь на виправлення:Натяжний ролик реагував на відхилення ременя протягом 0,8 секунди та безперервно спрямовував ремінь до центру без помітних коливань.

Захист пояса:Стирання краю ременя зменшилося на 45%, подовжуючи зареєстрований цикл заміни ременя з 12 до 18 місяців.

Розлив матеріалу:За того самого об’єму транспортування витік матеріалу зменшився з 3,1% із фіксованими направляючими лотками до 0,32% із саморегульованими направляючими колесами YUFENG.

Довговічність ущільнення та повороту:Після 35 послідовних днів циклічних випробувань пилом і водяними бризками на старіння всі тестові зразки не показали заклинювання підшипників або іржі поворотного вала.

Повна класифікація продукції та стандартна таблиця технічних параметрів

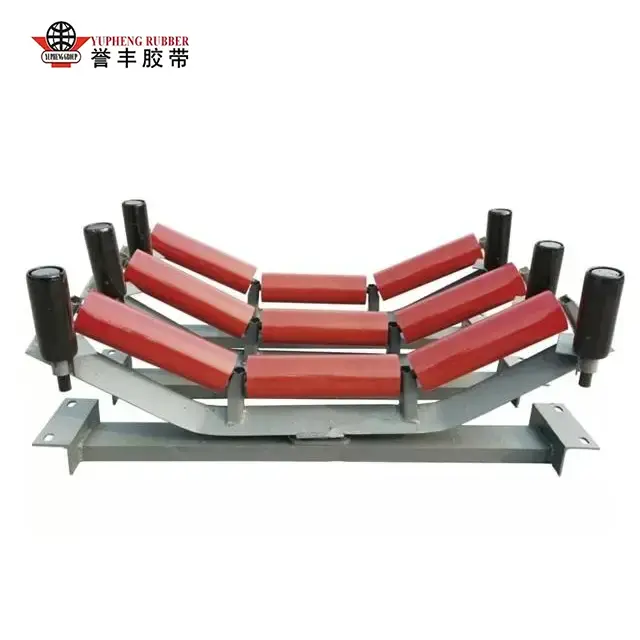

1. Саморегулююча серія лотків

YUFENG розробляє чотири основні серії саморегулюючих желобних направляючих для різних умов навантаження, компонування конвеєра та робочого середовища. Індивідуальні розміри та конфігурації також доступні для спеціальних конвеєрних систем.

Стандартний 3-валковий направляючий ролик жолоба, що самовирівнюється:Модель загального призначення для зерна, піску та гірничої промисловості, доступна з кутами жолоба 20°, 30°, 35° та 45°.

Ударне самовирівнювання направляючого жолоба:Оснащений товстими прогумованими роликами для точок подачі матеріалу, що допомагає поглинати до 72% миттєвої сили удару, зберігаючи автоматичне відстеження стрічки.

Реверсивний саморегулюючий направляючий ролик:Має двонаправлену поворотну структуру для поворотних човникових конвеєрів і конвеєрних систем портового парку.

UHMWPE антикорозійний саморегулюючий направляючий ролик:Використовує неметалічний полімерний роликовий корпус із шарнірним валом із нержавіючої сталі для хімічних заводів, прибережних терміналів і середовищ із соляним туманом.

2. Стандартні технічні параметри

Справжні приклади глобальних промислових клієнтів

1. Проект великого зернового терміналу в Австралії

Масштаб проекту:9-кілометрова зернова конвеєрна система, оснащена транспортною стрічкою шириною 1000 мм і проектною потужністю транспортування 1800 тонн на годину.

Завдання клієнта:Оригінальні фіксовані направляючі жолоба не могли ефективно коригувати відхилення ременя, спричинене вітром. Безперервне блукання стрічки спричиняло розрив краю та розсипання зерна, що призводило до 32 годин незапланованої зупинки щомісяця.

Рішення YUFENG:Ми постачаємо налаштовані на 35° саморегулюючі направляючі жолоби з посиленими поворотними сидіннями, що забезпечує безперервну автоматичну корекцію стрічки за умов експлуатації поза приміщенням.

Після 16 місяців безперервної роботи система самоцентрування підтримувала стабільну продуктивність корекції протягом року, скорочуючи час простою щомісячного технічного обслуговування на 70%.

Відгуки клієнтів:«Автоматичне відстеження продуктивності саморегулюючих направляючих роликів YUFENG повністю вирішує нашу давню проблему блукання стрічки, значно знижуючи відходи зерна та витрати на технічне обслуговування».

2. Лінія транспортування хромової руди відкритого типу в Південній Африці

Умови роботи:Конвеєрна система працює по гірській місцевості з нерівними схилами, сильним впливом кускової руди та високою запиленістю протягом року.

Рішення YUFENG:Ми надали ударні жолоби, оснащені потовщеними роликами з гумовою затримкою та посиленими опорними сидіннями з пилозахисними конструкціями.

Після двох років безперервної роботи під великим навантаженням натяжні колеса підтримували стабільну продуктивність автоматичної корекції без збою корекції, ефективно покращуючи надійність вирівнювання конвеєрної стрічки та зменшуючи вимоги до обслуговування.

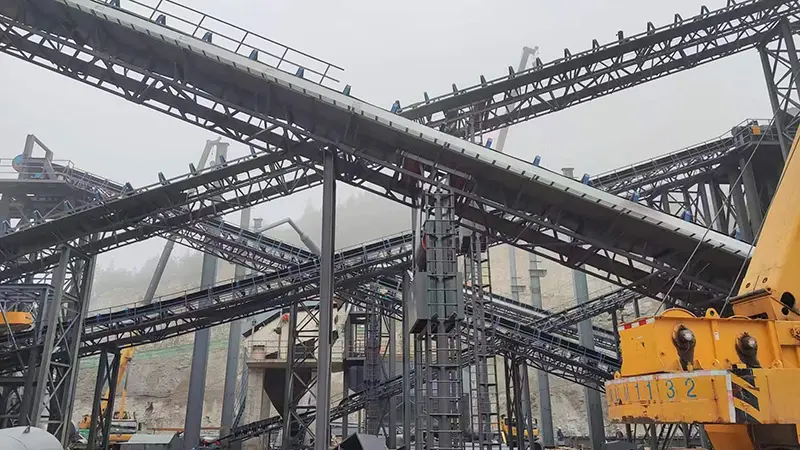

3. Внутрішня виробнича лінія 4500 тонн на добу

Умови роботи:Виробнича лінія обробляє високоабразивні кам’яні агрегати з частим дисбалансом завантаження матеріалу, що спричиняє серйозне відхилення стрічки та прискорене зношування краю стрічки.

Рішення YUFENG:Ми постачаємо потужні саморегулюючі направляючі жолоби для забезпечення постійного центрування стрічки під час транспортування заповнювачів на великі відстані.

Оптимізована структура самокоригування зменшила проблеми відхилення стрічки, зменшила частоту заміни конвеєрної стрічки та покращила загальну стабільність системи транспортування кар’єру.

Основні конкурентні переваги в порівнянні зі звичайними фіксованими направляючими

Застосовні промислові сценарії з докладним поясненням застосування

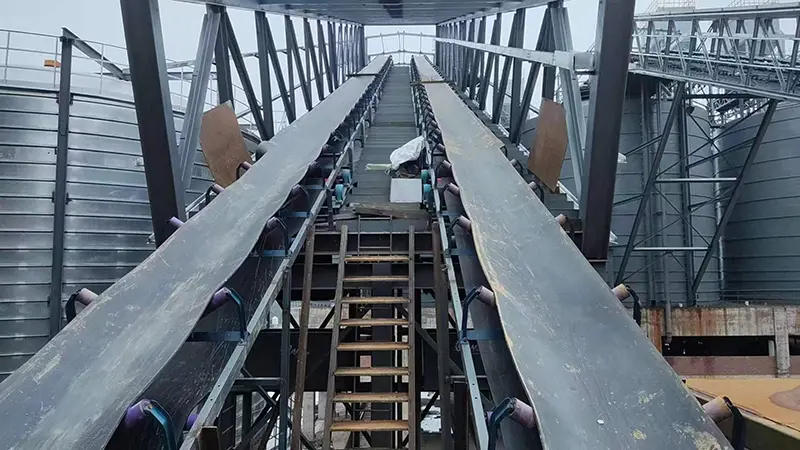

1. Зернова та сільськогосподарська промисловість

YUFENG Self Aligning Troughing Idler широко використовується у великих терміналах для зберігання зерна, на заводах з переробки рису та кукурудзи, а також у системах транспортування зерна на відкритому повітрі. Для транспортування зерна на великі відстані під впливом вітру та нерівномірного завантаження матеріалу самоцентруюча структура постійно коригує відхилення стрічки, зменшуючи розсипання зерна та покращуючи стабільність транспортування.

2. Гірничодобувна промисловість

У відкритих вугільних шахтах, шахтах з видобутку хромової руди, проектах з видобутку залізної руди та кар’єрах із заповнювачами, конвеєрні системи з великим прольотом часто стикаються з блуканням стрічки, спричиненим нерівномірним завантаженням, змінами рельєфу та ударами важких матеріалів. Напрямні ролики YUFENG, що самовирівнюються, забезпечують автоматичне відстеження, щоб підтримувати стабільне вирівнювання стрічки та зменшувати знос країв, ризик розриву та несподівані простої.

3. Теплові електростанції

Для теплоелектростанцій необхідна надійна конвеєрна робота для подачі вугілля на великі відстані та транспортування сіркоочистного матеріалу вапняку. Натяжні ролики YUFENG, що саморегулюються, допомагають підтримувати положення конвеєрної стрічки під час безперервної роботи, підвищуючи надійність системи та зменшуючи частоту технічного обслуговування, викликану відхиленням стрічки.

4. Промисловість будівельних матеріалів

Для цементних заводів, ліній виробництва піску та кам’яних заповнювачів та інших застосувань для обробки важких матеріалів нерівномірний розподіл матеріалу може легко спричинити зсув конвеєрної стрічки. Системи YUFENG, що самовирівнюються, автоматично регулюють положення стрічки, забезпечуючи більш плавне транспортування абразивних сипучих матеріалів.

5. Порти та причали для насипних вантажів

Прибережні порти та термінали масових вантажів часто працюють за умов сильного вітру та складних умов завантаження. Натяжні ролики YUFENG, що самовирівнюються, підходять для систем розвантаження зерна, руди та сипучих вантажів, забезпечуючи стабільне відстеження стрічки під час операцій транспортування на великі відстані.

6. Хімічна та соляна промисловість

Для хімічних заводів і прибережних середовищ видобутку солі, які піддаються кислотній, лужній і сольовій корозії, YUFENG забезпечує антикорозійні ролери з UHMWPE, що самовирівнюються, із корозійно-стійкими матеріалами та індивідуальними конструкціями для забезпечення тривалої стабільної роботи в суворих умовах.

Професійна сила фабрики та офіційна глобальна кваліфікація

1. Розширені виробничі можливості та виробничі потужності

YUFENG володіє стандартизованим автоматичним виробничим цехом площею 21 000 квадратних метрів, оснащеним понад 55 комплектами точного обробного обладнання з ЧПУ. З місячною виробничою потужністю 85 000 комплектів направляючих конвеєрів і більш ніж 15-річним досвідом виробництва конвеєрних роликів і компонентів корекції відстеження YUFENG пропонує надійні рішення з саморегулюючими направляючими роликами для глобальних промислових клієнтів.

2. Міжнародні сертифікати та підтримка кваліфікації проекту

Усі продукти YUFENG Self Aligning Troughing Idler пройшли міжнародну сертифікацію системи управління якістю ISO9001, вимоги стандарту безпеки MT/T 821 і перевірку експортної відповідності CE. Можуть бути надані повні сторонні звіти про фабричні перевірки та звіти про відстеження продуктивності для підтримки затвердження проекту замовником, перевірки кваліфікації постачальника та оцінки якості.

3. Суворий контроль якості та перевірка продуктивності

YUFENG керує незалежною лабораторією перевірки якості та здійснює суворий контроль якості протягом усього виробничого процесу. Процедури перевірки включають перевірку механічної міцності сировини, випробування плавності повороту напівфабрикатів, випробування на втому безперервної корекції відхилення готового продукту, випробування симуляції старіння ущільнювального пилу та розбризкування води, а також перевірку кінцевої експортної упаковки для забезпечення стабільної роботи продукту перед відправленням.

4. Індивідуальна інженерна підтримка та глобальне обслуговування

YUFENG підтримує безкоштовне постачання інженерних креслень САПР, 7-денну швидку доставку зразків для невеликих тестових замовлень і 16–20-денні виробничі цикли для індивідуальних замовлень із самовирівнюванням. Наша технічна команда надає глобальні дистанційні післяпродажні інструкції та послуги з підбору макета конвеєра на місці для великих закордонних проектів конвеєра.

FAQ

1. З: Де на конвеєрних лініях слід встановлювати саморегульований желобний направляючий ролик?

A: Рекомендується встановлювати один набір кожні 15–30 метрів на транспортній стороні конвеєрів великої відстані, а також додавати додаткові набори в точках передачі, на ділянках підйому/спуску та відкритих для вітру сегментах для підвищення ефективності корекції. Кут жолоба 35° є універсальним стандартом для більшості гірничих і транспортних проектів зерна; 20° підходить для транспортування сільськогосподарських матеріалів з невеликим навантаженням, тоді як модель з глибоким желобом 45° призначена для транспортування великої вантажопідйомності. Ми можемо повністю відрегулювати кут повороту кронштейна відповідно до вашого креслення конструкції конвеєра.

2. З: Чи можете ви постачати антикорозійні саморегулюючі жолоби для прибережних соляних заводів і хімічних заводів?

A: Абсолютно. Ми пропонуємо три антикорозійні відповідні рішення: неметалічні полімерні ролики, що самовирівнюються, з неметалевого полімеру UHMWPE, натяжні ролики з товстої гуми з антикорозійної сталі та індивідуальні направляючі ролики поворотного вала з нержавіючої сталі, які можна адаптувати до довготривалих корозійних робочих середовищ кислоти, лугу та соляного туману.

3. З: Яка мінімальна кількість замовлення та стандартний час доставки?

A: Зразок пробного замовлення MOQ становить 1 штуку; оптове офіційне замовлення MOQ становить 100 комплектів. Специфікації стандартного звичайного саморегулюючого направляючого ролика можуть бути доставлені протягом 7 робочих днів, тоді як індивідуальний нестандартний саморегульований направляючий ролик вимагає 16–20 днів виробництва.

4. З: Чи відповідають ваші самоцентрувальні направляючі лотки міжнародним стандартам промислового дизайну?

A: Уся готова продукція повністю відповідає глобальним промисловим стандартам CEMA, ISO, MT/T 821 і DIN, повні офіційні звіти про випробування ефективності відстеження додаються для транскордонного експортного митного очищення.

Зв'яжіться з YUFENG

Ви шукаєте стабільне і невибагливе в обслуговуванні рішення для усунення частого відхилення стрічки та зниження довгострокових експлуатаційних витрат конвеєра? Зв’яжіться з командою професійних інженерів YUFENG сьогодні, щоб отримати зразки продукції, індивідуальні технічні креслення та пряму пропозицію заводу.

YUFENG пропонує комплексні рішення для корекції відстеження конвеєра для гірничодобувної промисловості, сільського господарства, портів, електростанцій, хімічної промисловості та інших застосувань для транспортування сипучих матеріалів по всьому світу.
