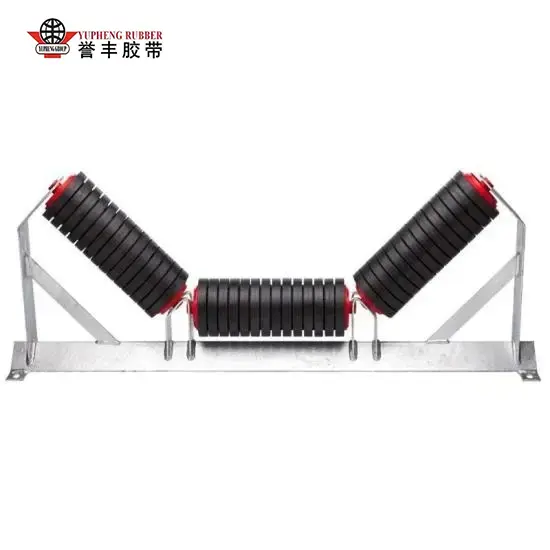

Напрямний коток із жолобами рівної довжини

Збалансований розподіл навантаження є основною перевагою жолобного направляючого ролика YUFENG рівної довжини. Доступні в діаметрах 89–159 мм для ширини стрічки 400–2400 мм, її три ролики однакової довжини забезпечують симетричну підтримку стрічки та допомагають зменшити нерівномірний знос країв і розсипання матеріалу. Кожна одиниця проходить випробування на обертання, удар, корозію та герметичність, доступні креслення CAD і тестування зразків.

Визначення продукту та повний процес виробництва YUFENG

1. Конструкція жолоба рівної довжини

Натяжний ролик YUFENG рівної довжини складається з трьох роликів однакової довжини та діаметра, встановлених на вбудованому кронштейні для штампування. Один горизонтальний центральний ролик і два симетричних похилих бічних ролика утворюють збалансований увігнутий несучий профіль для стабільного транспортування сипкого матеріалу.

Порівняно з натяжними роликами різної довжини, які використовують коротші крильчаті котки, конструкція однакової довжини забезпечує більш послідовну підтримку поперек конвеєрної стрічки. Це допомагає більш рівномірно розподілити навантаження та зменшує локалізоване навантаження, нерівномірний знос ременя та потенційне відхилення ременя, спричинене невідповідними розмірами роликів.

2. Посилена конструкція для експлуатації у важких умовах

YUFENG використовує безшовні товстостінні сталеві труби Q235, цільні вали з вуглецевої сталі, посилені холодноштамповані кронштейни та багатошарові лабіринтові композитні подвійні масляні ущільнення. Різання з ЧПУ, зварювання в захисному газі та електростатичне високотемпературне антикорозійне покриття застосовуються для підвищення точності розмірів, міцності конструкції та стійкості до корозії.

У той час як деякі недорогі направляючі використовують тонкостінні труби 2,0–2,5 мм, які можуть деформуватися під час тривалих важких навантажень, YUFENG рівної довжини направляючі використовують безшовні сталеві труби товщиною 3,5 мм. Високоточні підшипники серій 6204, 6205 і 6306 з подвійним ущільненням доступні відповідно до вимог навантаження.

3. Точне обертання та стабільна продуктивність бігу

Радіальне биття кожного ролика контролюється в межах 0,5 мм, тоді як статичний опір обертанню підтримується на рівні приблизно 1,5–2,5 Н. Ці виробничі засоби контролю допомагають досягти плавного обертання, низького тертя та зниженого робочого шуму під час безперервного транспортування.

Посилена конструкція підходить для складних умов, пов’язаних із високою концентрацією пилу, високою вологістю, розбризкуванням мінерального шламу та помірним впливом кислоти чи лугу, забезпечуючи стабільну підтримку для тривалої роботи конвеєра.

4. Індивідуальні матеріали для різних застосувань

На додаток до стандартних сталевих натяжних роликів однакової довжини, YUFENG пропонує спеціалізовані конфігурації, включаючи зносостійкі ролики з гумовою затримкою, полімерні антикорозійні ролики UHMWPE та варіанти валів із нержавіючої сталі.

Ці конфігурації можна вибрати відповідно до абразивності матеріалу, умов корозії, впливу вологи та вимог до конвеєра. Уся вхідна сировина проходить перевірку хімічного складу та механічної міцності перед надходженням у виробництво для підтримки стабільної якості виробництва.

Автентичні дані довгострокових польових випробувань

1. Шестимісячне польове випробування підземної вугільної шахти

Технічна команда YUFENG провела 6-місячне безперервне польове випробування направляючого ролика рівної довжини в підземній вугільній шахті, щоб оцінити його довгострокову продуктивність у складних умовах транспортування. Випробування охоплювали безперервну роботу, навантаження на підшипники, довговічність ущільнення, захист стрічки та контроль розсипання матеріалу.

Тестове середовище:Підземна дорога вугільної шахти з концентрацією пилу ≥1200 мг/м³, температурою навколишнього середовища від -10°C до +65°C і 24-годинною безперервною роботою транспортування.

Одногрупне навантаження на підшипник:До 2800 кг, перевалка необробленого вугілля, породи та змішаної руди.

2. Перевірені результати продуктивності

Термін служби:Тестові натяжні колеса накопичили 32 600 стабільних годин роботи, із зафіксованим терміном служби в 3–5 разів довшим, ніж звичайні тонкостінні натяжні колеса різної довжини, використані для порівняння.

Довговічність ущільнення:Після 30 послідовних днів випробувань пилу та розбризкування води під високим тиском усі тестові зразки показали нульове заклинювання підшипників і нульовий внутрішній витік мастила.

Захист пояса:Збалансована структура роликів однакової довжини допомагає зменшити одностороннє тертя між конвеєрною стрічкою та роликами, подовжуючи загальний цикл заміни стрічки до 40% за умов випробувань.

Розлив матеріалу:Зі стандартним кутом жолоба 35° перевірена система натяжних роторів рівної довжини досягла виміряної швидкості розливу 0,48%, порівняно з 3,2% для паралельних плоских натяжних роторів і натяжних роторів нерівної довжини за однакового об’єму транспортування.

Повна класифікація продукції та технічні параметри

1. Стандартний 3-валковий натяжний ролик рівної довжини

Конфігурація загального призначення для систем транспортування гірничої промисловості, цементу, зерна та інших сипучих матеріалів. Стандартні кути жолоба включають 20°, 30°, 35° і 45°.

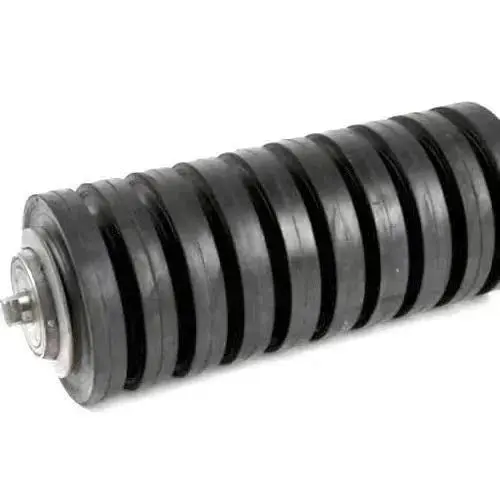

2. Ударний буфер рівної довжини

Розроблені для точок завантаження та подачі матеріалу, ці ролики мають товсту гумову затримку для поглинання ударів від падіння руди та зменшення прямого впливу на конвеєрну стрічку та конструкцію ролика.

3. Автоматичне самовирівнювання желоба рівної довжини

Оснащений опорною конструкцією для корекції відхилень, яка допомагає направляти конвеєрну стрічку назад до її нормального робочого положення, зменшуючи стирання країв і потенційне пошкодження стрічки.

4. Антикорозійний жолобин рівної довжини UHMWPE

Використовує роликовий корпус із полімерного полімеру UHMWPE з валом із нержавіючої сталі для корозійних середовищ, таких як хімічні заводи, соляні двори та очисні споруди, що піддаються впливу кислот, лугів або соляного туману.

Стандартна таблиця технічних параметрів

Кейси реальних глобальних клієнтів

1. Проект відкритого видобутку вугілля в Монголії

12-кілометрова трансгірна конвеєрна система вугільного транспорту з потужною стрічкою шириною 1200 мм і проектною потужністю транспортування 2000 тонн на годину раніше зазнавала передчасних збоїв із нерівною довжиною натяжних роликів після приблизно 6000 годин роботи.

YUFENG постачає індивідуальні 35° посилені ущільнювачі рівномірної довжини з жолобами з потовщеними стінками труб і покращеним лабіринтовим ущільненням. Після 18 місяців безперервної роботи на відкритому повітрі проект зафіксував нульову заміну роликів і нуль повідомлень про несправності роликів, тоді як щомісячні витрати на технічне обслуговування зменшилися приблизно на 65%.

2. Прибережний термінал розвантаження руди Південно-Східної Азії

Проект передбачав безперервне розвантаження кораблів на відкритому повітрі та складське транспортування в умовах сильної прибережної корозії через соляний туман. YUFENG постачає антикорозійні жолоби рівної довжини з UHMWPE із внутрішніми валами з нержавіючої сталі.

Після двох років безперервної роботи ролики, що постачаються, не виявили жодних повідомлень про пошкодження, пов’язані з іржею, або блокування підшипників, забезпечуючи надійну підтримку для тривалого берегового транспортування сипучих матеріалів.

3. Внутрішня лінія з виробництва цементного клінкеру

Лінія з виробництва цементного клінкеру з добовою потужністю 5000 тонн потребувала роликів для транспортування високотемпературної золи з печі та транспортування високоабразивних заповнювачів. YUFENG постачає гумові опори рівної довжини для зменшення удару та абразивного контакту між матеріалом, що транспортується, роликами та конвеєрною стрічкою.

Індивідуальна ударостійка конфігурація допомагає захистити поверхню конвеєрної стрічки, зменшити ненормальний знос і подовжити робочий цикл конвеєрної системи.

Основні конкурентні переваги проти звичайних ринкових ледарів різної довжини

Застосовні промислові сценарії

Напрямний ролик YUFENG рівної довжини призначений для систем транспортування сипучих матеріалів, які вимагають збалансованого розподілу навантаження, стабільної підтримки стрічки та надійної тривалої роботи. Різні матеріали та конфігурації роликів можна вибрати відповідно до робочого середовища.

1. Гірнича промисловість

Підходить для відкритих вугільних шахт, підземних систем транспортування залізної руди, золоторудної руди та бокситів, підтримуючи транспортування важких сипучих матеріалів на великі відстані за складних умов експлуатації.

2. Теплові електростанції

Використовується для ліній подачі вугілля, транспортування матеріалів для десульфурації вапняку та систем транспортування золи та шлаку котлів. Посилена роликова конструкція забезпечує безперервне переміщення сипучих матеріалів.

3. Промисловість будівельних матеріалів

Підходить для цементних заводів, піщаних і кам’яних заповнювачів, ліній обробки гравію та інших застосувань, що включають абразивні сипучі матеріали та безперервне транспортування.

4. Порти та термінали наливних вантажів

Призначений для навантажувальних, розвантажувальних і конвеєрних систем вугілля, залізної руди, зерна та хімічних сипучих вантажів. Для зовнішнього середовища та середовищ з високою вологістю можна вибрати різні матеріали роликів і конфігурації ущільнювачів.

5. Виробництво хімії та солі

Антикорозійні жолоби з UHMWPE рівної довжини доступні для застосувань, які піддаються впливу кислот, лугів, соляного туману та інших корозійних умов, включаючи хімічні заводи, солевидобувні установки та відповідні системи обробки матеріалів.

6. Зернопереробна промисловість

Стійкі до зносу та харчові котки підходять для систем зберігання та транспортування пшениці, кукурудзи, рису та інших сільськогосподарських сипучих матеріалів, забезпечуючи плавне обертання та стабільну підтримку стрічки.

Фабрична професійна міцність і гарантія якості

YUFENG управляє стандартизованим автоматизованим виробничим цехом площею 20 000 м², оснащеним понад 50 комплектами точного обробного обладнання з ЧПК. Маючи місячну виробничу потужність до 80 000 конвеєрних роликів і 15-річний виробничий досвід, ми зосереджуємося на надійних роликових рішеннях для гірничодобувної промисловості, цементу, портів, електроенергетики, сільського господарства та інших галузей конвеєрної промисловості.

1. Виробничі можливості

Наша виробнича система включає в себе точну обробку з ЧПК, виготовлення роликових труб, механічну обробку валів, зварювання, збірку підшипників, ущільнення та обробку поверхні. Виробнича потужність підтримує як стандартні замовлення роликів, так і індивідуальні специфікації для великомасштабних транспортних проектів.

2. Сертифікати якості та відповідність

Наші роликові вироби виробляються відповідно до контрольованої системи управління якістю та відповідають вимогам ISO 9001, MT/T 821 і CE. Для кваліфікованих проектів клієнта можуть бути надані сторонні звіти про фабричні перевірки та документи про тестування продуктивності продукту.

3. П'ятиступеневий контроль якості

Наш процес контролю якості охоплює вхідну перевірку сировини, випробування міцності зварювання напівфабрикатів, випробування опору обертанню готових роликів, моделювання старіння герметизації та остаточну перевірку упаковки. Ця багатоступенева система перевірки допомагає підтримувати постійну точність розмірів, ефективність герметизації та стабільність обертання в виробничих партіях.

4. Інженерна та технічна підтримка САПР

YUFENG надає безкоштовні інженерні креслення САПР для узгодження проекту, підтвердження встановлення та перевірки конструкції конвеєра. Наша технічна команда може порекомендувати відповідний діаметр ролика, кут жолоба, конфігурацію підшипника та розміри кронштейна відповідно до ширини стрічки та умов транспортування.

5. Зразок та індивідуальне виробництво

Невеликі пробні замовлення можуть бути забезпечені доставкою зразків приблизно через 7 днів, залежно від технічних характеристик продукту. Стандартні замовлення на масове виробництво зазвичай вимагають 15–20 днів, тоді як індивідуальні специфікації плануються відповідно до вимог проекту та складності виробництва.

6. Глобальна післяпродажна підтримка

YUFENG надає дистанційне технічне керівництво щодо вибору, встановлення та експлуатації ролика. Для кваліфікованих великомасштабних промислових проектів за кордоном ми також можемо надати допомогу в підборі на місці, щоб допомогти клієнтам досягти надійної роботи конвеєра.

Перетворення

Ви шукаєте валик із тривалим терміном служби, який не потребує обслуговування, щоб оновити вашу конвеєрну систему та скоротити витрати на довгострокову експлуатацію? Зв’яжіться з нашою командою професійних інженерів прямо зараз, щоб подати заявку на отримання безкоштовних зразків продукції, отримати індивідуальні технічні креслення та прямий оптовий прайс-лист заводу! Ми надаємо комплексне рішення для підбору компонентів конвеєра для всіх ваших вимог щодо транспортування матеріалів.

Розділ FAQ

1. П: Які основні переваги нашого напрямного ролика з жолобами однакової довжини порівняно з направляючими роликами різної довжини?

A: Наші три однакові ролики однакової довжини забезпечують повністю збалансований розподіл навантаження, усувають односторонню напругу стрічки та стирання країв, зменшують розсипання матеріалу та значно подовжують термін служби конвеєрної стрічки. 35° є найбільш універсальним стандартним кутом, який підходить для більшості гірничодобувних і цементних промислових проектів. Легкий кут 20° підходить для транспортування зерна з невеликим навантаженням, тоді як модель з глибоким желобом 45° призначена для транспортування великої вантажопідйомності. YUFENG може регулювати кут нахилу кронштейна повністю відповідно до вашого креслення конструкції конвеєра.

2. З: Чи можемо ми постачати антикорозійні жолоби однакової довжини для соляних дворів і хімічних заводів?

A: Абсолютно. Ми пропонуємо три антикорозійні рішення: неметалічні полімерні ролики рівної довжини з UHMWPE, зносостійкі сталеві ролики з прогумованим покриттям, стійкі до корозії, і індивідуальні направляючі ролики внутрішнього вала з нержавіючої сталі, які можна адаптувати до тривалого корозійного робочого середовища кислоти, лугу та соляного туману.

3. З: Що таке мінімальна кількість замовлення та стандартний час доставки?

 A: Зразок пробного замовлення MOQ становить 1 штуку; оптове офіційне замовлення MOQ становить 100 комплектів. Стандартні специфікації звичайних опорних роликів однакової довжини можуть бути доставлені протягом 7 робочих днів, тоді як індивідуальні нестандартні ролики рівної довжини потребують 15–20 днів виробництва.

4. З: Чи відповідають міжнародним стандартам промислового дизайну направляючі лотки однакової довжини?

A: Усі готові продукти повністю відповідають глобальним промисловим стандартам CEMA, ISO, MT/T 821 і DIN, повні офіційні звіти про випробування додаються для транскордонного експортного митного оформлення.
