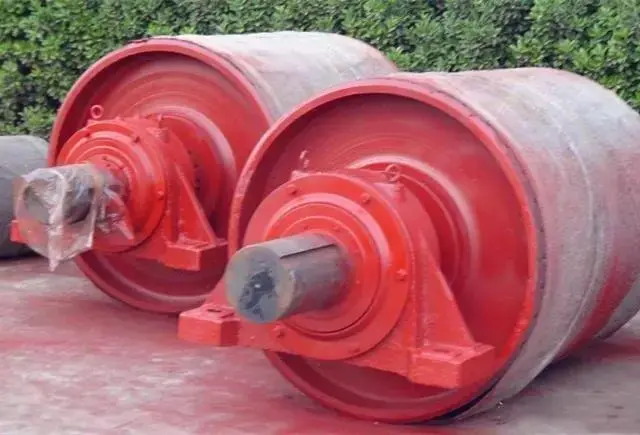

Ведучий шків

YUFENG надає ведучий шків стандартного розміру та повні послуги індивідуальної обробки з повними звітами про заводські випробування, сертифікацією промислових стандартів ISO, CEMA та GB. Кожен готовий шків проходить статичний баланс, дефектоскопію ультразвукового зварювання та випробування міцності зчеплення із затримкою перед доставкою, що зменшує час простою обладнання та щоденні витрати на технічне обслуговування для промислових покупців.

Ми пропонуємо безкоштовну консультацію щодо технічних параметрів, тестування зразків і індивідуальну підтримку дизайну креслень; зв’яжіться з нашою командою продажів, щоб отримати останню заводську пропозицію та відповідне рішення для конвеєрної системи.

Визначення продукту та функція передачі енергії

Основний компонент передачі енергії

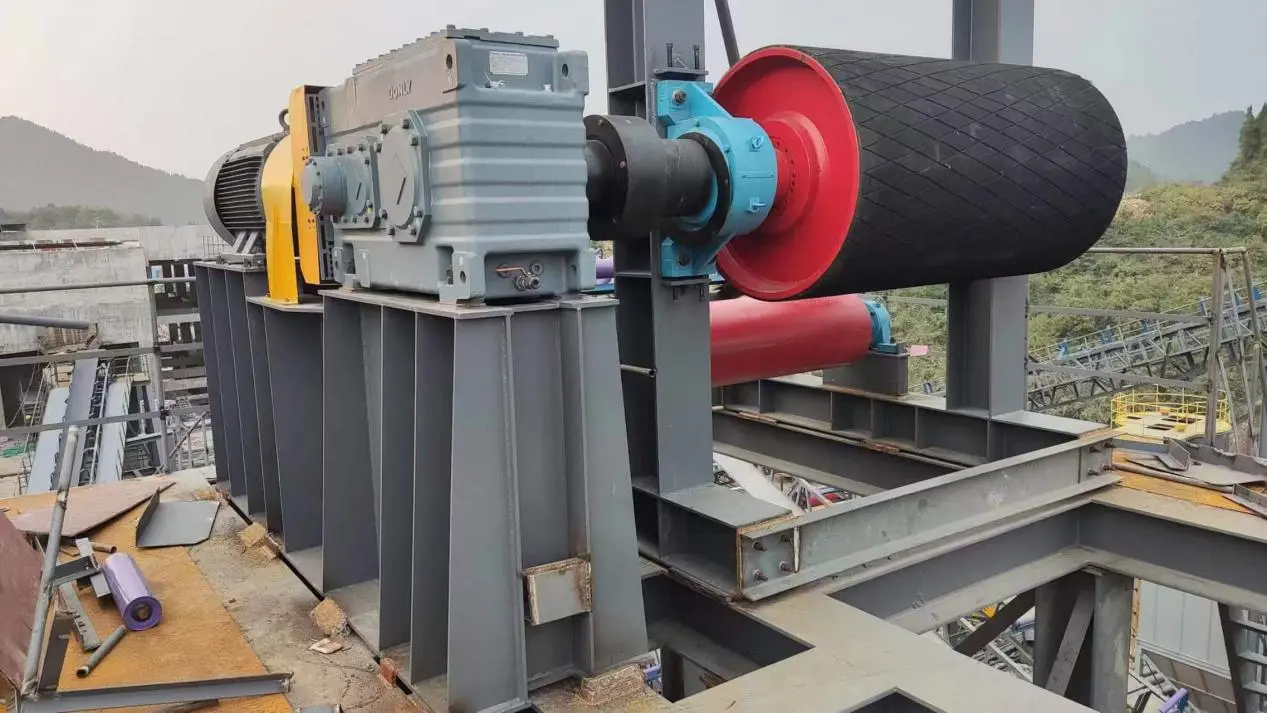

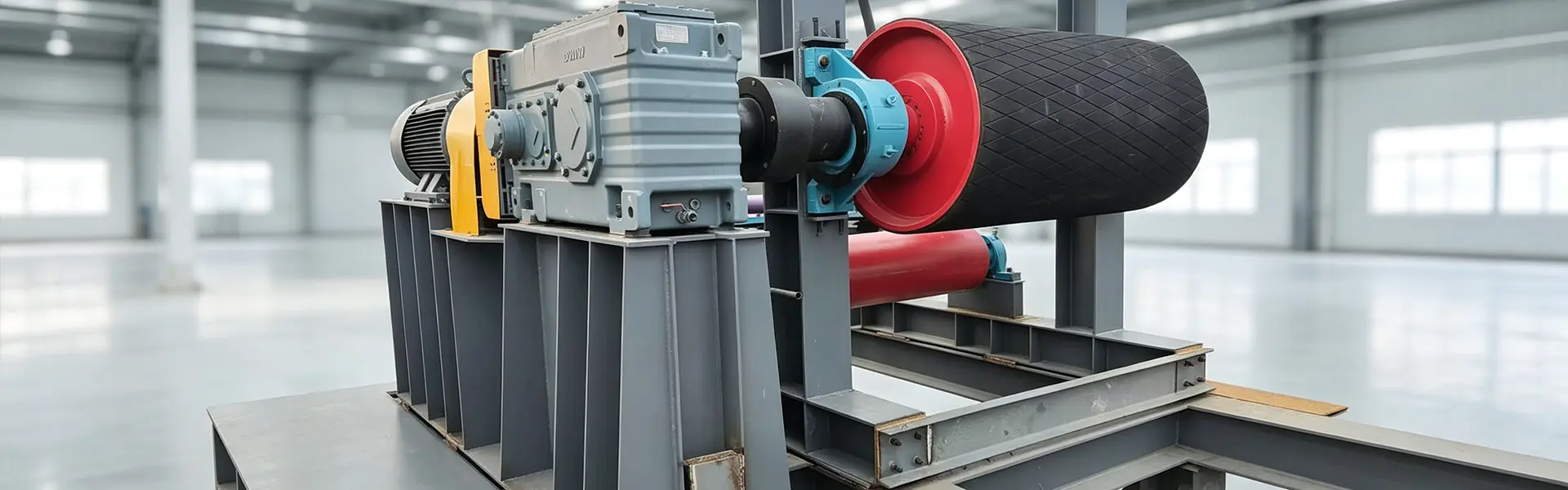

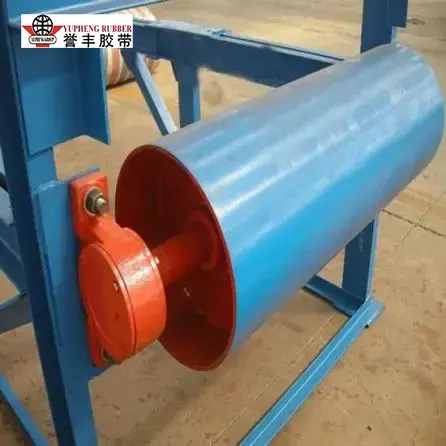

Привідний шків YUFENG встановлюється в головній частині стрічкових конвеєрних систем і функціонує як основний компонент передачі енергії. Він передає механічну потужність від двигуна та редуктора до конвеєрної стрічки, створюючи тягу, необхідну для безперервного транспортування матеріалу. У порівнянні зі звичайними опорними направляючими роликами, продукт безпосередньо керує натягом стрічки та крутним моментом, що створюється конвеєрною системою, роблячи міцність конструкції, зчеплення з поверхнею та стійкість до втоми критичними факторами продуктивності.

Надміцна конструкція для безперервного транспортування

YUFENG розробляє та виробляє приводні шківи для важких навантажень для вантажно-розвантажувальних робіт із сипучими матеріалами. Конструкція шківа поєднує інтегроване зварювання з відпалом для зняття напруги для покращення стабільності розмірів і зниження ризику деформації оболонки під час тривалої експлуатації. Ця конструкція підходить для вимогливих конвеєрних систем, що транспортують сипучі матеріали в умовах високого навантаження.

Стабільне зчеплення в складних умовах

Продукт можна налаштувати як для тканинних, так і для сталевих конвеєрних стрічок. Варіанти затримки поверхні забезпечують надійне тертя між шківом і ременем, допомагаючи підтримувати стабільну передачу потужності в курних, вологих і брудних умовах експлуатації, одночасно зменшуючи ковзання ременя та непотрібні втрати тяги.

Сировина та виробництво

Посилена оболонка шківа

Оболонка шківа виготовлена ​​з безшовної труби з вуглецевої сталі Q235 з товщиною стінки від 6 мм до 16 мм відповідно до необхідної навантаження. Обводові шви обробляються за допомогою автоматичного зварювання під флюсом з подальшим відпалом для зняття напруги в печі, щоб зменшити залишкове зварювальне напруження та підвищити довгострокову стабільність конструкції.

Кований вал трансмісії

Трансмісійний вал виготовлено з кованої середньовуглецевої сталі 45 і проходить грубе точіння, загартування та відпуск, ультразвукову дефектоскопію, точне шліфування та кінцеву механічну обробку. Цей багатоетапний процес забезпечує валу міцність і точність розмірів, необхідні для витримування постійного крутного моменту, навантажень на вигин і роботи конвеєра з повним навантаженням.

Індивідуальні параметри відставання

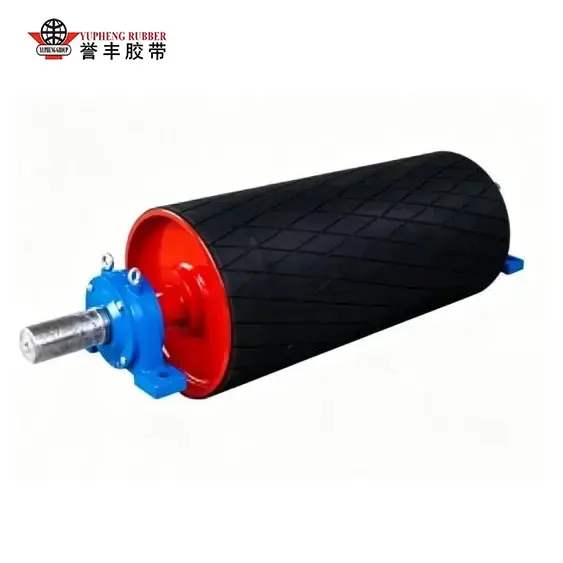

YUFENG пропонує гарячу вулканізовану цілісну гумову затримку та холодно з’єднану змінну гумову затримку. Натурально-синтетична змішана гума з твердістю по Шору A 65–75 доступна з гладкою поверхнею, поверхнею «ялинка» та ромбоподібною поверхнею. Для надзвичайно вологих гірничодобувних середовищ керамічну затримку також можна налаштувати для забезпечення кращого зчеплення та покращеного опору ковзанню.

Надміцна система підшипників і ущільнень

Надміцні сферичні роликові підшипники з подвійним ущільненням поєднуються з багатоканальною структурою лабіринтового ущільнення, щоб допомогти захистити камеру підшипника від вугільного пилу, мінерального порошку та дощової води. Ця конфігурація підтримує надійне обертання та допомагає збільшити інтервал змащування та обслуговування ведучого шківа.

П'ятиетапна інспекція заводу

Кожен ведучий шків YUFENG проходить основні процедури перевірки перед відправленням, включаючи перевірку ультразвуковим зварюванням, виявлення дефектів трансмісійного валу, калібрування статичного балансу, випробування на міцність на відрив гуми та випробування на обертальне старіння при повному навантаженні. Ці засоби контролю допомагають перевірити структурну цілісність, якість склеювання поверхні та робочу стабільність для вимогливих конвеєрних додатків.

Дані польових випробувань і порівняння продуктивності

Перевірка довгострокової роботи у важких умовах

Компанія YUFENG провела 8-місячні безперервні польові випробування відстеження на відкритих вугільних шахтах і транспортних проектах прибережних портів, порівнюючи приводний шків YUFENG зі звичайними ринковими шківами в тих самих умовах експлуатації з великим навантаженням. Результати випробувань підтвердили значне покращення тягової стабільності, довговічності конструкції та ефективності обслуговування.

Надійний захист від ковзання

В умовах вологого мінерального порошку алмазний гумовий продукт YUFENG підтримує коефіцієнт тертя вище 0,45, у той час як звичайні гладкі сталеві шківи можуть опускатися нижче 0,2 і відчувати часте прослизання ременя. Покращена продуктивність тяги допомагає зменшити перерви в транспортуванні та покращує загальну ефективність виробництва.

Висока структурна стабільність при постійному навантаженні

Після 30 000 годин роботи при повному навантаженні відхилення валу приводного шківа YUFENG залишається контрольованим у межах 0,12 мм. Порівняно зі шківами з тонкою оболонкою, які більш схильні до деформації при вигині, посилена конструкція оболонки та вала ефективно зменшує проблеми з відстеженням ременя та нерівномірний знос країв ременя.

Розширена стійкість до відставання

Гаряча вулканізована гумова структура зберігає чудову міцність з’єднання та цілісність поверхні після тривалої експлуатації в шахті, протистоячи відшаровуванню та розтріскуванню, спричиненому повторним тертям і великим навантаженням. Це зменшує частоту заміни та знижує витрати на технічне обслуговування порівняно зі звичайними рішеннями із затримкою.

Знижені вимоги до технічного обслуговування

Завдяки надійному захисту від ущільнення та оптимізованій конфігурації підшипників приводний шків YUFENG потребує лише періодичного змащування та планової перевірки за нормальних робочих умов. Покращена конструкція захисту від забруднень допомагає зменшити кількість поломок підшипників, спричинених пилом, вологою та мінеральними частинками.

Вирішення поширених проблем приводу конвеєра

Оптимізована товщина оболонки, посилена конструкція валу та багатошарова система ущільнення безпосередньо вирішують основні проблеми, пов’язані з експлуатацією, включаючи прослизання ременя, деформацію шківа, пошкодження відставання та пошкодження підшипників, забезпечуючи більш стабільну передачу потужності для систем транспортування важких вантажів.

Справжні випадки застосування промислових проектів

Проект транспортування відкритої вугільної шахти Південно-Східної Азії

Стаціонарна конвеєрна система на середні та великі відстані, що транспортує приблизно 12 000 тонн необробленого вугілля на день, використовує привідний шків у формі ялинки YUFENG. Робоче середовище включало високу вологість, сильний вугільний пил і часті удари великих матеріалів.

Перевірена довгострокова продуктивність майнінгу

Після 26 місяців безперервної роботи оболонка шківа залишалася вільною від деформації, гумова затримка не демонструвала аномального відшаровування, а камери підшипників підтримували хорошу чистоту без проникнення пилу. Згідно з даними клієнтів, випадки зісковзування ременів зменшилися з 8–12 разів на місяць до рідше ніж раз на два місяці, що значно скоротило витрати на технічне обслуговування та запасні частини.

Європейська система обробки масових вантажів у прибережних портах

Європейський портовий термінал встановив алмазний двонаправлений приводний шків YUFENG на реверсивних конвеєрних системах, що транспортують залізну руду та гравій. Щоб адаптуватися до частого впливу дощу та соляного туману, спеціальна конфігурація відставання з керамічного композиту забезпечувала стабільне зчеплення під час безперервного двонаправленого транспортування.

Безперервна продуктивність порту

Експлуатаційні записи показали, що шків підтримував приблизно 20 годин щоденної роботи зі стабільною тягою протягом різних сезонів, допомагаючи підтримувати ефективні операції завантаження та розвантаження без перерв зі ковзанням стрічки.

Широкий діапазон промислового застосування

Крім гірничодобувної промисловості та портів, продукція YUFENG широко використовується на металургійних заводах, системах транспортування цементної сировини, лініях подачі вугілля для теплової енергії та проектах з транспортування інертних матеріалів. Він підходить для транспортування вугілля, залізної руди, вапняку, гравію та мінеральних порошкових матеріалів у важких умовах транспортування.

Підтримка перевірки проекту

YUFENG може надати доступні фотографії встановлення, записи про параметри проекту та посилання на програми, щоб допомогти клієнтам оцінити сумісність продукту перед масовими закупівлями та оновленням конвеєрної системи.

Повна таблиця технічних характеристик

Чому вибрати YUFENG?

Розроблено для конвеєрної передачі енергії

На відміну від звичайних компонентів конвеєра, які підтримують лише рух стрічки, продукт YUFENG розроблений як ключовий тяговий агрегат, відповідальний за передачу крутного моменту двигуна на конвеєрну стрічку. Кожна деталь конструкції спрямована на стабільну вихідну потужність, достатню стійкість до навантажень і надійне зачеплення стрічки під час транспортування важких матеріалів на великі відстані.

Оптимізована відповідність для повних конвеєрних систем

YUFENG не просто постачає окремі шківи. Наша команда інженерів оцінює ширину стрічки, міцність на розрив, швидкість конвеєра, характеристики матеріалу та умови експлуатації, щоб рекомендувати відповідний діаметр шківа, структуру відставання та конфігурацію вала. Цей системно-орієнтований підхід допомагає запобігти таким проблемам, як недостатнє зчеплення, надмірний натяг ременя та передчасний знос компонентів.

Стабільна продуктивність при безперервній інтенсивній роботі

Привідний шків часто працює в положенні з найвищим навантаженням конвеєрної системи, особливо в шахтах, портах і системах обробки сипучих матеріалів. YUFENG розробляє шківові конструкції з посиленим розподілом навантаження та оптимізованим балансом обертання для підтримки плавної роботи під час безперервної передачі високого крутного моменту.

Кілька рішень для поверхні для різних робочих умов

Різні транспортні середовища вимагають різних тягових рішень. YUFENG пропонує різні варіанти затримки, включаючи затримку з гуми у формі ялинки, затримку з ромбоподібним візерунком і затримку з керамічного композиту, що дозволяє клієнтам вибрати відповідні показники тертя відповідно до сухих, мокрих, пилових або високих умов експлуатації.

Надійна підтримка закупівель на основі проектів

Для виробників конвеєрів, EPC-підрядників і промислових кінцевих користувачів YUFENG надає технічні креслення, підтвердження специфікацій і координацію виробництва до завершення замовлення. Це зменшує ризики невідповідності встановлення та допомагає клієнтам досягти плавної реалізації проекту.

Часті запитання

Q1: Чому приводний шків вважається найважливішим обертовим компонентом конвеєрної системи?

A1:Тому що приводний шків безпосередньо передає потужність двигуна на конвеєрну стрічку та визначає, чи зможе стрічка досягти стабільного руху під навантаженням. Якщо тяга недостатня або структура шківа не витримує робочого натягу, можуть виникнути такі проблеми, як ковзання стрічки, нестабільна швидкість транспортування та переривання виробництва.

Q2: Як клієнтам вибрати відповідний тип відставання для приводного шківа?

A2:Вибір в основному залежить від робочого середовища та вимог транспортування. Гладка гумова затримка підходить для загальних сухих умов транспортування; візерунки «ялинка» та ромби покращують зчеплення при важких навантаженнях; керамічне покриття рекомендується для надзвичайно вологих або високих ковзаючих середовищ, які вимагають вищих показників тертя.

Q3: Яка інформація потрібна для налаштування приводного шківа?

A3:Клієнти зазвичай повинні надати ширину конвеєрної стрічки, міцність стрічки на розрив, вимоги до діаметра шківа, потужність двигуна, швидкість транспортування, тип матеріалу та робоче середовище. На основі цих параметрів YUFENG може рекомендувати відповідні структурні характеристики та надавати індивідуальні виробничі рішення.
